Sala de Medición Virtual

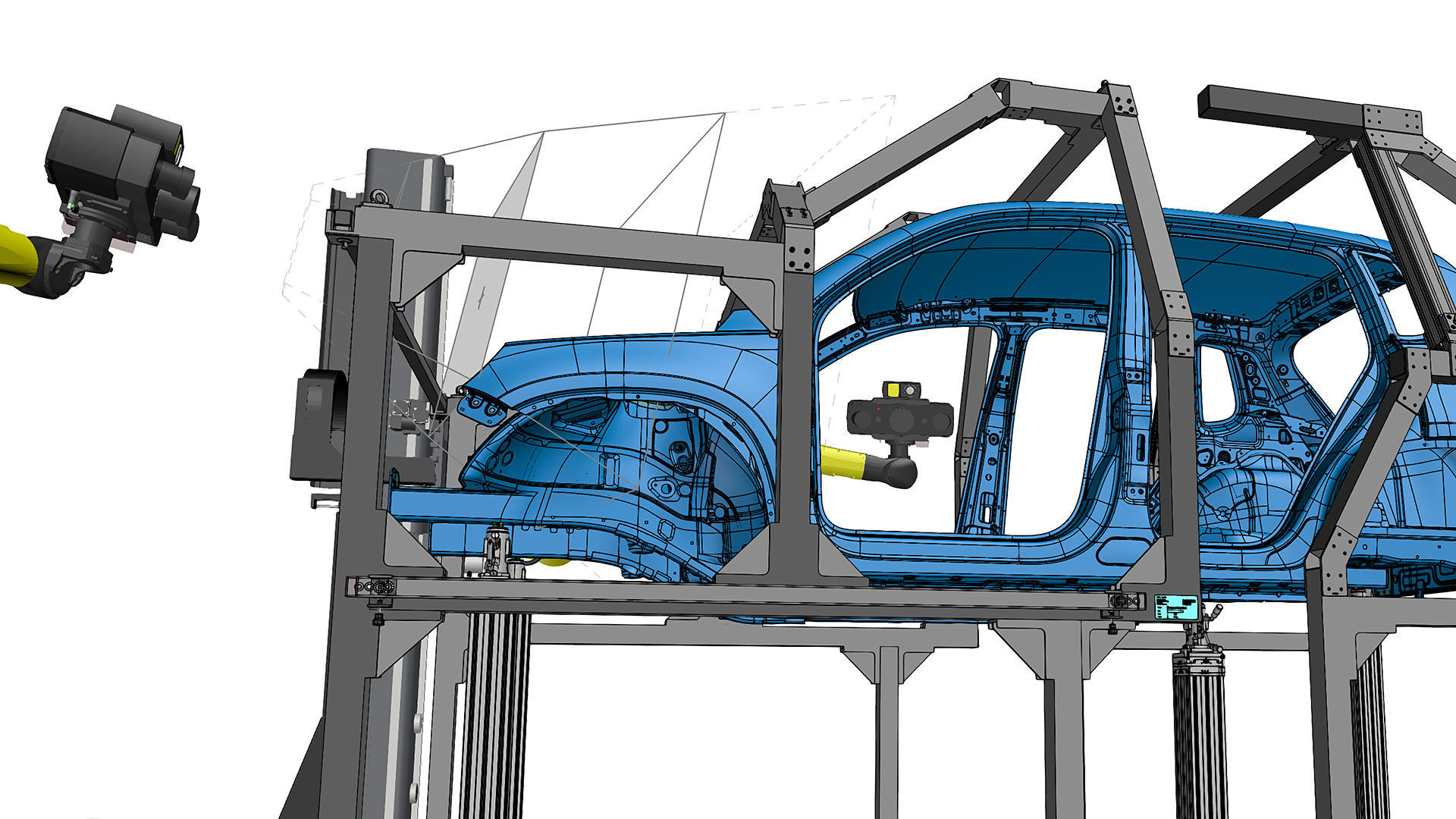

La función Smart Teach de VMR calcula las posiciones necesarias de los sensores para todas las características de inspección y superficies CAD. La optimización posterior de la trayectoria mejora el orden de las posiciones en cuanto a tiempo de ejecución y prevención de colisiones. Smart Teach minimiza el tiempo necesario para crear programas de robot seguros para el proceso y optimizados para el tiempo de ejecución. El sistema actualiza automáticamente las posiciones de medición si el CAD o los elementos individuales cambian.

El conjunto de datos CAD se importa junto con el plan de medición correspondiente. Los principios de medición almacenados en el plan de medición se asignan automáticamente a las características de inspección a partir del plan de medición. El informe de medición también puede prepararse con anticipación (offline). Los resultados reales de la medición pueden visualizarse después del procedimiento de medición. Esto facilita al usuario la planificación de la inspección.

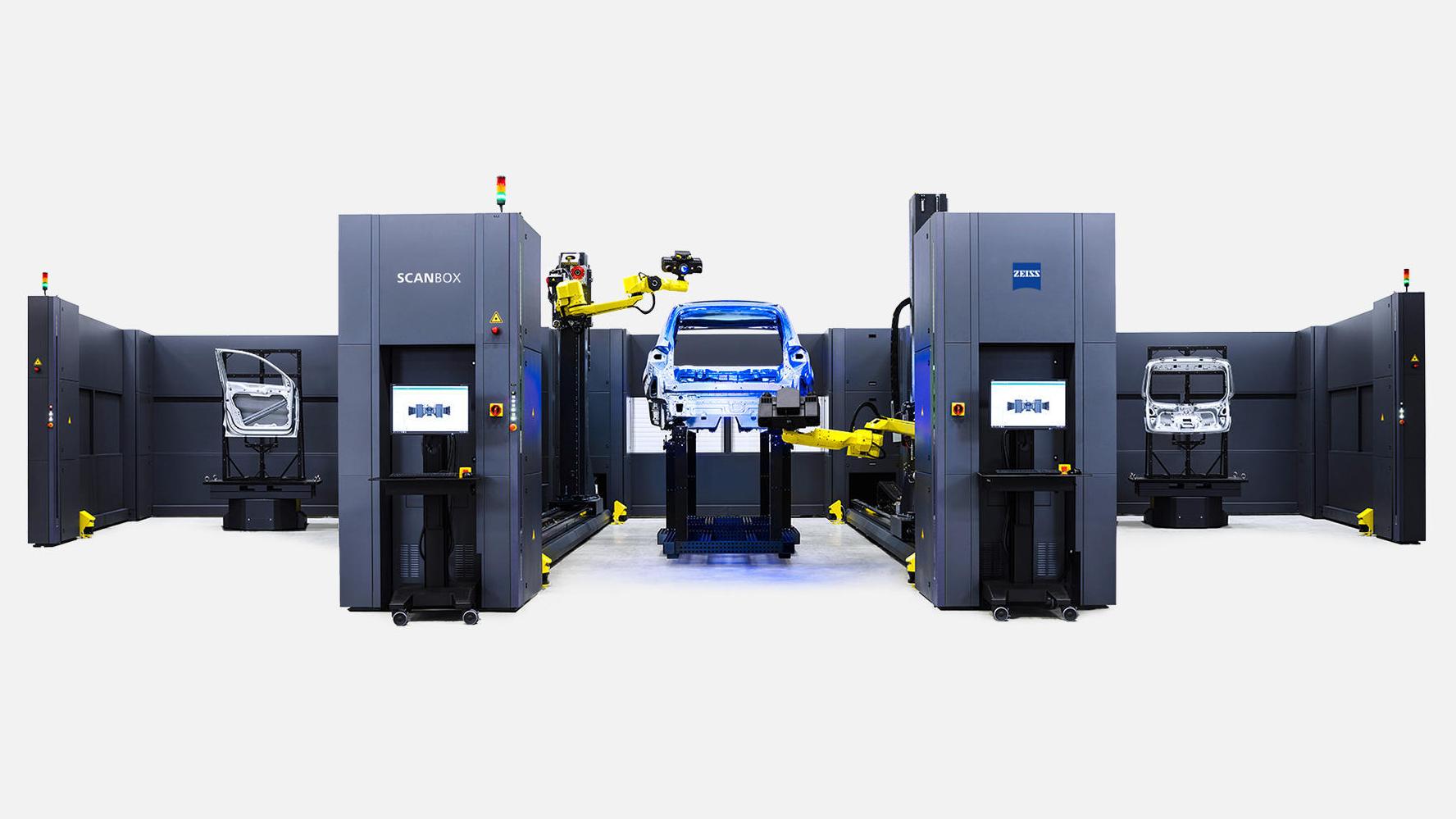

Los programas de medición se crean fuera de línea y se ejecutan una vez en la ScanBox mediante un proceso automatizado. El robot se desplaza a las posiciones de medición y determina los parámetros de medición individuales, como los tiempos de exposición en la pieza real. Mediante un proceso especial, el software detecta automáticamente los reflejos de las piezas y ajusta la proyección de franjas en consecuencia para evitar los errores de medición causados por los reflejos.

Los programas de medición final pueden utilizarse para inspeccionar otras piezas. El robot está totalmente controlado por el software y se desplaza por las posiciones de medición una tras otra. En cada medición, el sistema comprueba si los resultados cumplen los criterios de calidad. Las modifiaciones en el estado de los datos procedentes del CAD o del plan de medición pueden actualizarse rápidamente con el software paramétrico.

Tras la adquisición de datos, el software calcula una malla poligonal de la superficie de la pieza y los valores reales del plan de características de inspección. Estos datos se comparan con los datos objetivo y se muestran en un informe. Los resultados de las mediciones pueden guardarse automáticamente en formatos de exportación especiales, por ejemplo, para bases de datos destinadas al control estadístico de la calidad. El procedimiento de medición de las distintas piezas puede realizarse automáticamente.

La Interfaz de quiosco es una interfaz de usuario especial para simplificar el manejo de la ScanBox. El software se encarga de todo el control del proceso y ejecuta automáticamente la secuencia de medición e inspección. Esto garantiza una gran precisión y calidad de los datos: Los parámetros de medición, los datos y el sistema operativo están protegidos.
