GEAR® PRO

La manera más fácil de pasar del diseño a la medición

Opciones de ZEISS CALYPSO

Tecnología de medición de engranes en la CMM

Las tolerancias estrechas son la única forma de que las ruedas dentadas transfieran fuerzas silenciosamente casi sin pérdidas. La precisión de la producción y la metrología de los engranes deben ir de la mano.

La opción GEAR PRO para ZEISS CALYPSO permite la metrología de engranes en máquinas de medición de coordenadas. El modelo analítico de engrane en 3D y las ventanas de entrada de datos con soporte gráfico hacen que la medición con GEAR PRO sea muy eficaz.

Características destacadas

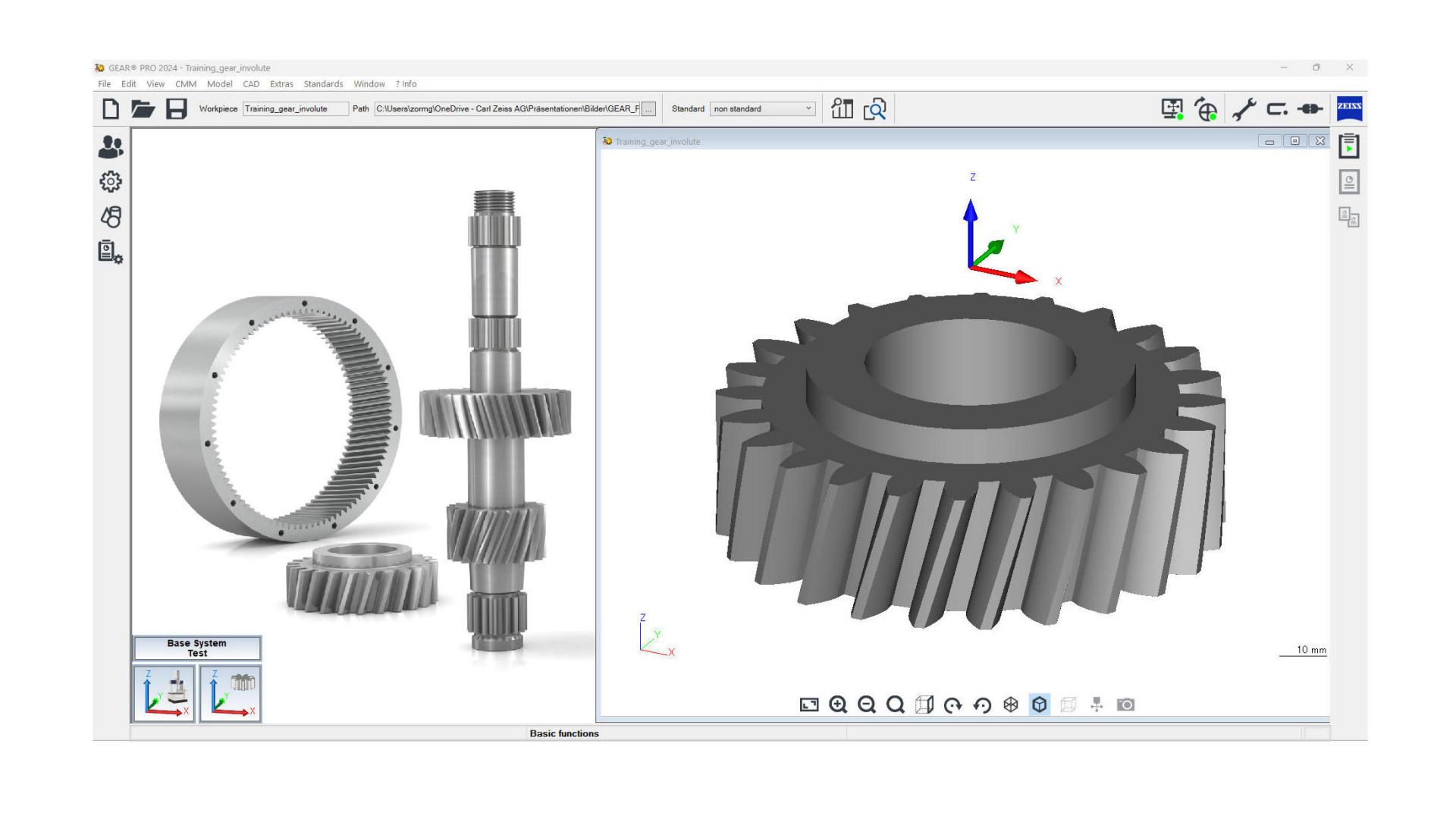

Entrada con soporte gráfico
Simulación CAD del ciclo de medición
Sensores activos y pasivos
Medición con y sin mesa giratoria
Evaluación automática conforme a las normas
Informes orientados a las aplicaciones

Inspección visual

Mediante la interacción del núcleo del software y la interfaz gráfica de usuario, la opción GEAR PRO genera un modelo CAD del engrane a partir de la definición de la geometría.

La visualización gráfica del modelo CAD permite comprobar rápida y visualmente los valores introducidos. A partir de la definición de la geometría ya se puede iniciar una medición estándar.

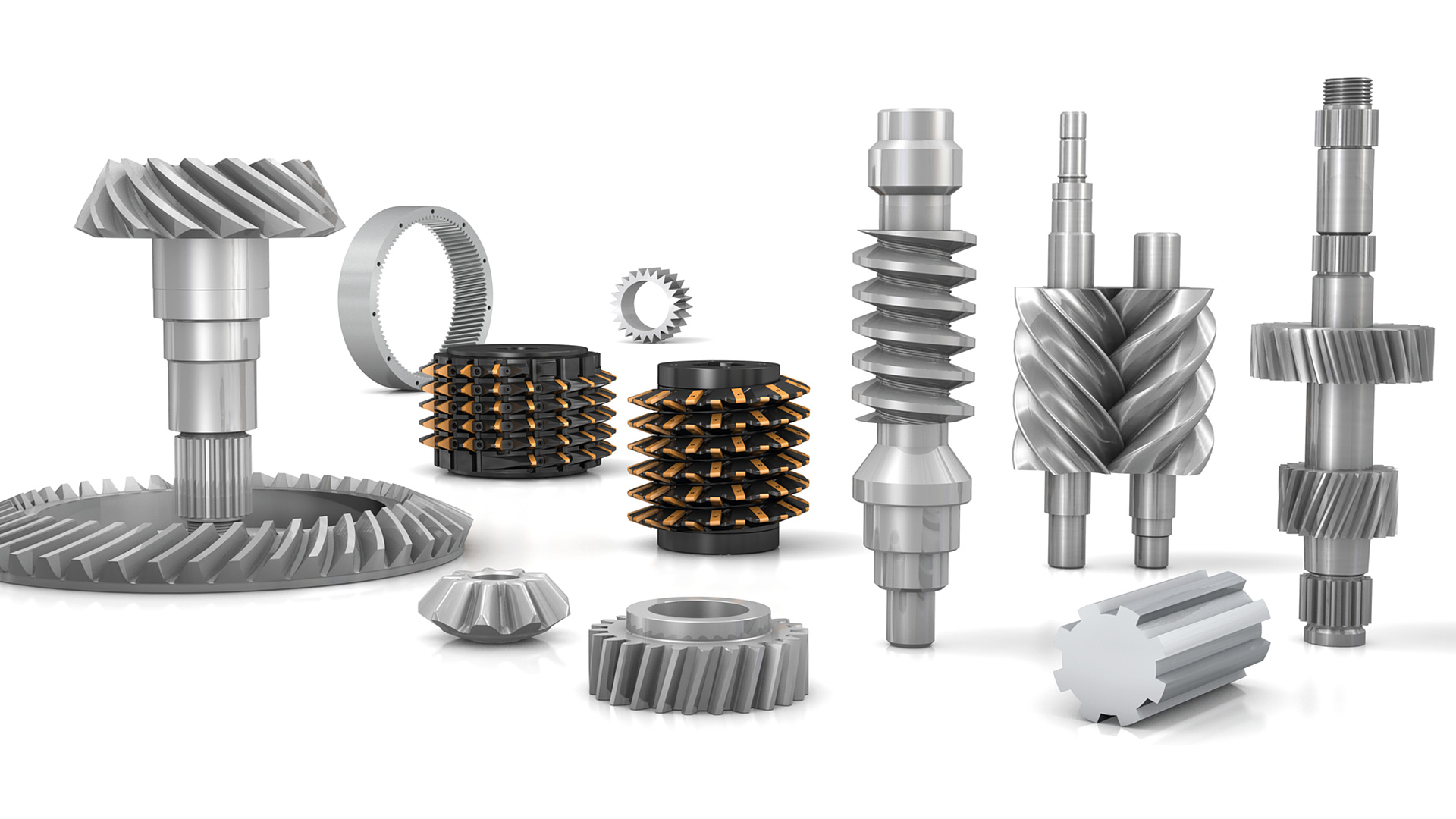

Paquetes disponibles

Engranes cilíndricos: GEAR PRO involute
Engranes cónicos: GEAR PRO bevel
Tornillos sinfín: GEAR PRO worm
Rotores: GEAR PRO rotor
Gear hobs GEAR PRO hob

Más información sobre los paquetes

Guía del usuario

Con GEAR PRO se pueden medir los dientes de los engranes en máquinas de medición de coordenadas — Especialista en engranes rectos y helicoidales: GEAR PRO involute

Las ventanas gráficas de introducción de datos y el guiado sistemático en cada paso simplifican el ajuste del ciclo de medición a la tarea de medición correspondiente.

Bastan unos pocos clics para definir, por ejemplo, los rangos de evaluación y medición, con ayuda de ventanas y visualización gráfica.

ZEISS GEAR PRO en acción

Rueda dentada basada en CAD

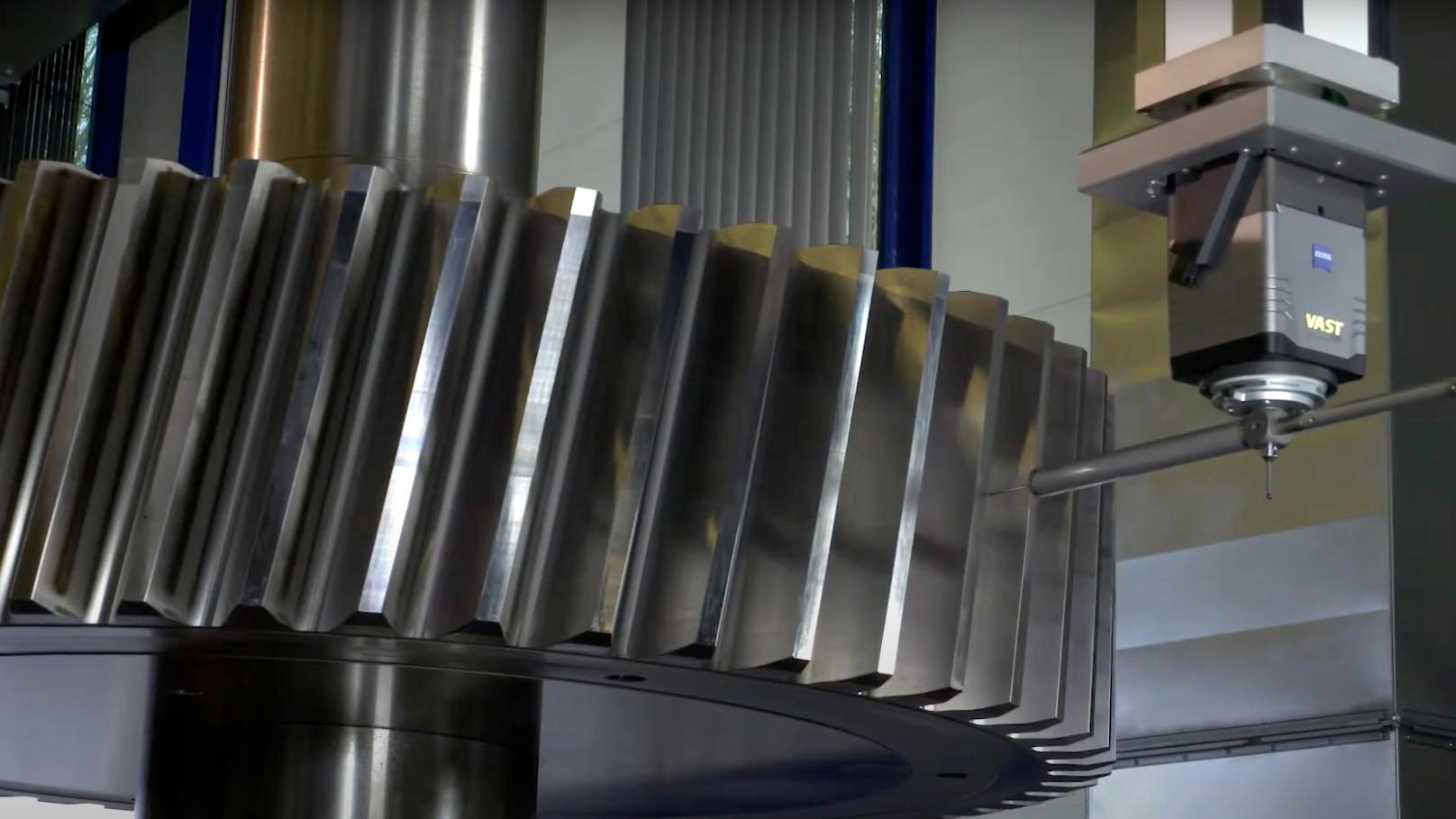

Metrología de engranes de ZEISS
