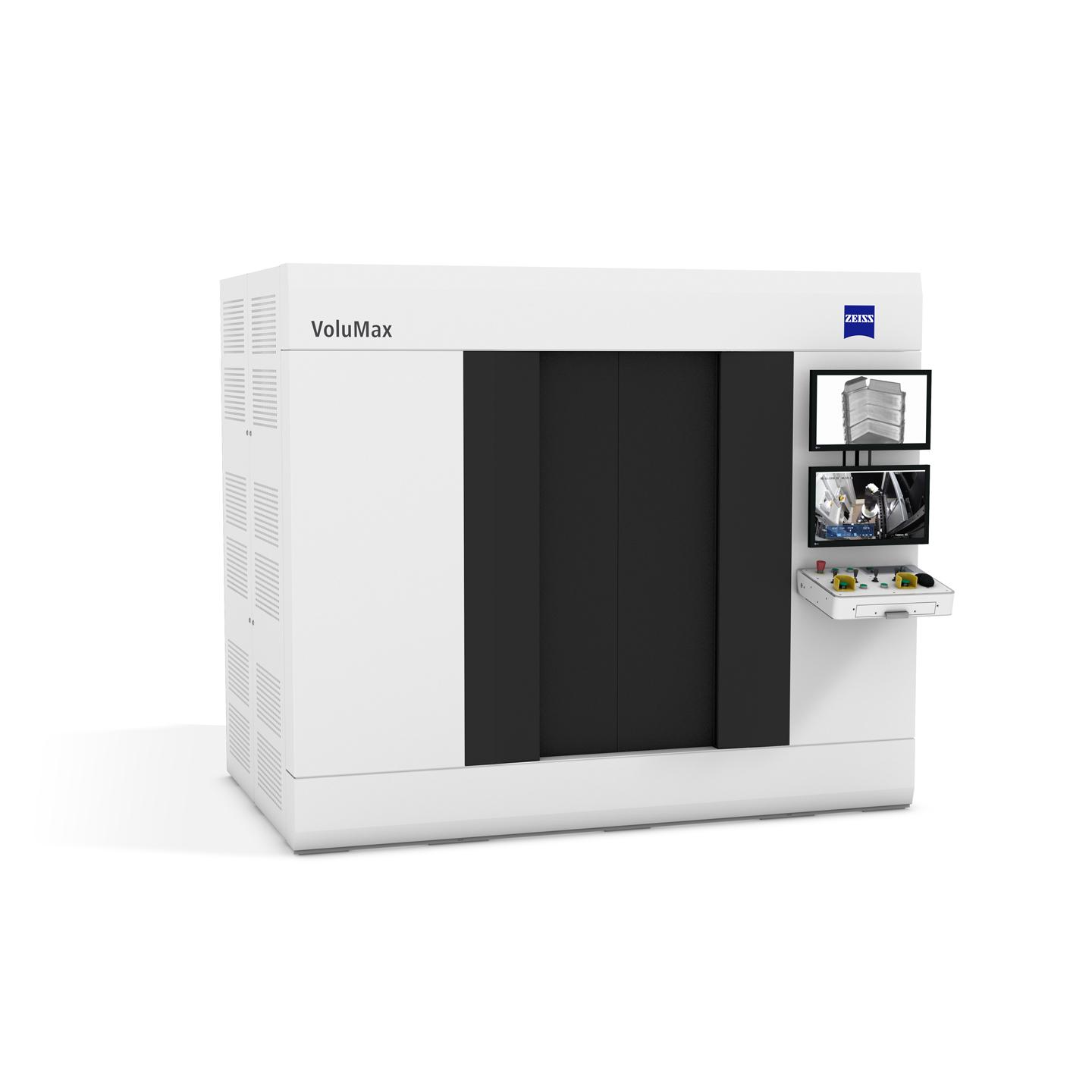

ZEISS VoluMax 9 titan

Potente solución integral para flujos de trabajo eficaces

ZEISS VoluMax 9 titan combina una potente tecnología con la máxima facilidad de uso. Al estar equipado con un tubo de voltaje de 450 kV y una potencia de 1.500 W, el sistema de TC ofrece una notable fuerza de penetración y detecta con fiabilidad defectos tanto en piezas de alta densidad como en complejos ensambles multimaterial.
El software totalmente integrado ZEISS INSPECT X-Ray permite a los usuarios realizar tareas que van desde la calibración del escáner hasta la generación de informes en un único software.

Inspección fiable de materiales densos y conjuntos complejos
Su diseño compacto permite aprovechar al máximo el espacio disponible
Solución de software integral para un flujo de trabajo sin interrupciones


      Potente TC de fácil manejo

    ZEISS VoluMax 9 titan no solo combina un rendimiento de 450 kV con una facilidad de uso excepcional, sino que también es el sistema más compacto y robusto de su clase en el mercado. En su espacioso interior caben piezas de hasta 590 x 700 mm y 60 kg de peso, mientras que su detector de 3k y sus 1.500 W de potencia ofrecen una notable fuerza de penetración, todo lo cual es vital para manipular componentes grandes y densos.

Contenido de terceros bloqueado

El reproductor de vídeo se ha bloqueado de acuerdo con sus ajustes de cookies. Para cambiar los ajustes y reproducir el vídeo, haga clic en el botón de abajo y acepte el uso de tecnologías de rastreo «funcionales».

Potencia, calidad y facilidad de uso

Sus ventajas de un vistazo

ZEISS VoluMax 9 titan maneja una amplia variedad de aplicaciones que plantean diversos requisitos de eficiencia y calidad. Ofrece un medio fiable para realizar inspecciones de defectos consistentes en piezas muy densas en numerosas industrias.

Con el software ZEISS INSPECT X-Ray totalmente integrado, los usuarios pueden realizar tareas que van desde la calibración del escáner hasta la generación de informes. Incluso para los principiantes en el manejo de tomógrafos computarizados industriales, este software garantiza un flujo de trabajo guiado a lo largo de todo el proceso y ofrece excelentes resultados en la inspección de defectos y el control de ensamblaje de componentes individuales. Sus diversas funciones facilitan la determinación del estado de los principales componentes de rayos X, la identificación de los parámetros correctos del escaneo de TC, la obtención del volumen reconstruido, la recepción instantánea de vistas en 3D y la realización de evaluaciones clave.

Diseño compacto e inteligente

El reducido tamaño de la máquina, la consola del operador integrada en la cabina y el sistema de movimiento mejorado contribuyen a una flexibilidad excepcional. Como los generadores se incorporan directamente al sistema, no requieren espacio adicional. Este sistema compacto pero espacioso puede manipular piezas de hasta 590 x 700 mm, garantizando el uso más inteligente del espacio disponible.
Solución robusta

Incluso en entornos operativos muy exigentes, esta robusta máquina combina una larga vida útil con un tiempo de inactividad mínimo. Tanto el generador como el motor han sido desarrollados y producidos internamente por ZEISS, lo que subraya el compromiso con los componentes de alta calidad y la mejora de la productividad en todos los ámbitos.
Servicio técnico excepcional de ZEISS

ZEISS ofrece toda una serie de excelentes servicios de hardware y software, que reducen al mínimo los requisitos de mantenimiento y proporcionan un servicio técnico rápido siempre que sea necesario. Equipos de técnicos de servicio y entrenadores especializados están listos para su despliegue en 25 países.
Rápido retorno de inversión

Gracias a su tubo de rayos X de alta potencia y a su detector con un centelleador muy sensible, los tiempos de ciclo se reducen al mínimo. Los escaneos más rápidos, el diseño robusto y los estándares de alta calidad permiten una rápida rentabilidad para los usuarios de ZEISS VoluMax 9 titan.

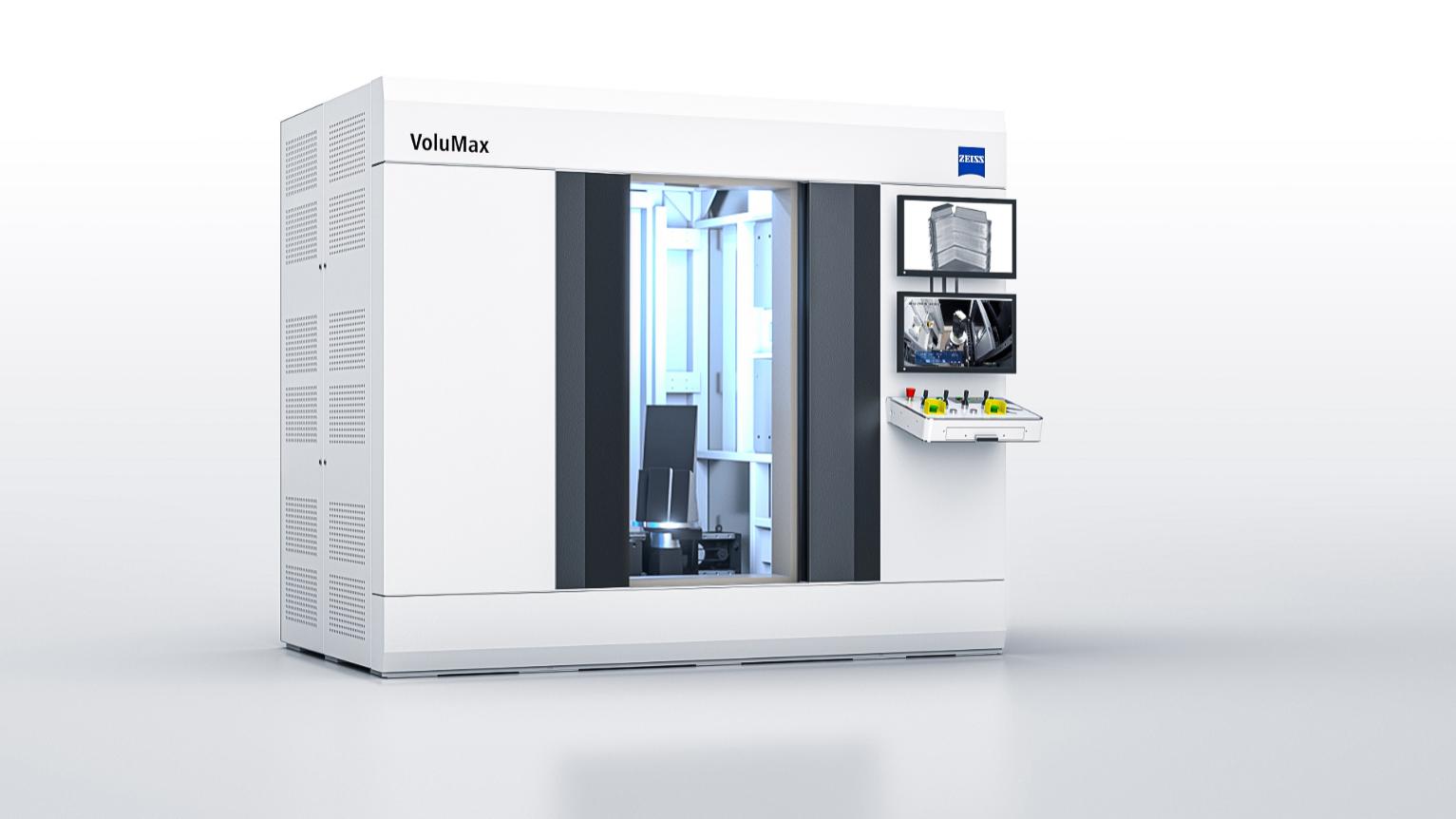

Carga fácil

Las amplias puertas corredizas electrónicas permiten manipular fácilmente piezas de gran tamaño, mientras que el posicionamiento automático de los ejes favorece una cómoda carga y descarga. Este funcionamiento ergonómico aumenta la comodidad y la facilidad de uso.
Seguridad de los usuarios

Diseñada de acuerdo con los altos estándares de seguridad y calidad de componentes inherentemente asociados a la marca ZEISS, esta máquina favorece una experiencia de usuario segura y sencilla.

Procesos de precisión en industrias exigentes

Vista general de aplicaciones típicas

VNE

Módulo de batería

ZEISS VoluMax 9 titan realiza inspecciones altamente fiables de ensambles multimaterial como módulos de baterías. Al eliminar los artefactos de endurecimiento del haz, garantiza escaneos más rápidos y de mayor calidad con una mejor detectabilidad.
VNE

Estator

Los usuarios se benefician de tiempos de escaneo rápidos de 10 a 15 minutos, resolución de aproximadamente 100 μm, bajo ruido y artefactos reducidos. ZEISS VoluMax 9 titan es una excelente solución completa para la detección de porosidad de áreas de soldadura en el proceso de control de calidad de estatores. Combinado con el software opcional de ZADD Segmentation para la detección automatizada de poros basada en IA en los alfileres, ZEISS VoluMax 9 titan ofrece una facilidad de uso y una estabilidad de poros críticos inigualables.

Más información sobre ZADD
Sector aeroespacial

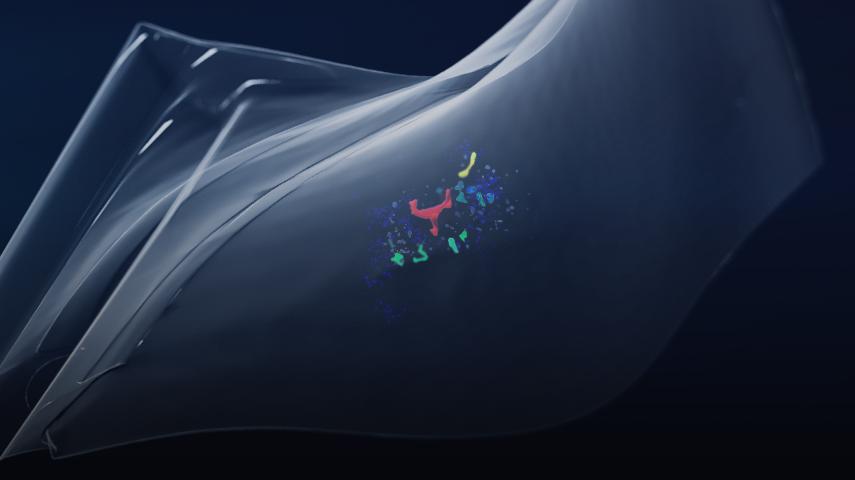

Álabes

ZEISS VoluMax 9 titan ofrece el alto voltaje y la potencia esenciales para inspeccionar materiales densos. Permite analizar los defectos de las estructuras internas en cada paso y detectar con fiabilidad la porosidad en piezas como álabes de turbina o palas de ventilador.
Electrónica

Motor del soplador

Para la inspección de ensamblajes multimetal complejos, ZEISS VoluMax 9 titan ofrece la fiabilidad que necesita. Capaz de reconocer los cables de cobre del motor, también realiza una detección clara de otros componentes, y con una resolución de buena calidad.

Además de su fácil manejo, el compacto y robusto sistema ZEISS VoluMax 9 titan está repleto de funciones adicionales que garantizan un rendimiento de alto nivel. Haga clic en los puntos azules de la imagen inferior para obtener más información sobre las características destacadas del producto.

Características destacadas del producto

Máximo rendimiento en línea y calidad de laboratorio

Tubo de rayos X de 450 kV

1.500 W de potencia proporcionan la fuerza de penetración necesaria para escanear piezas grandes y densas y lograr tiempos de ciclo rápidos.

Relación sistema/volumen de la pieza

Elegante pero espaciosa, con espacio para piezas de hasta 590 x 700 mm, como módulos de baterías o aspas de ventilador

Detector 3k

Con 3.072 x 3.072 píxeles, el detector plano garantiza proyecciones de alta resolución para análisis de gran precisión.

Dimensiones compactas

Con sólo 2.750 x 2.350 x 1.750 mm (incluidos los generadores), el sistema más compacto de su clase encaja en prácticamente cualquier entorno operativo.

Consola sobre armario

La consola del operador integrada en el armario del sistema aumenta la facilidad de uso y ahorra espacio, ya que no se necesita una mesa adicional.

Integración de software

La perfecta interacción con ZEISS INSPECT X-Ray garantiza una cobertura exhaustiva de todos los aspectos, desde la calibración hasta la generación de informes.

Calidad de los datos

El proceso automatizado de escaneado 3D y los algoritmos de procesamiento posterior del software garantizan datos de alta calidad, lo que permite realizar análisis precisos.

Flexibilidad y automatización con ZEISS INSPECT X-Ray

Como solución integral, ZEISS INSPECT X-Ray gestiona el funcionamiento del sistema, la reconstrucción del volumen de TC, la evaluación y el registro de los datos. La facilidad de uso del sistema permite a una amplia gama de operadores, desde I+D hasta producción, alcanzar un nuevo nivel de flexibilidad.

Más

Datos técnicos


Dimensiones (ancho x alto x profundo)	2.750 mm x 2.350 mm x 1.750 mm
Peso del sistema	13.500 kg
Voltaje del tubo	450 kV, 3,3 mA
Paso de píxeles	139 μm
Detector de panel plano	3,072 x 3,072 píxeles
Tamaño máx. de la pieza	Ø 590 x 700 mm
Peso máx. de la pieza	60 kg

Campos de aplicación:
Módulos de baterías, estatores, álabes, conjuntos eléctricos

Características de inspección:
Inspección no destructiva y control de calidad de materiales densos

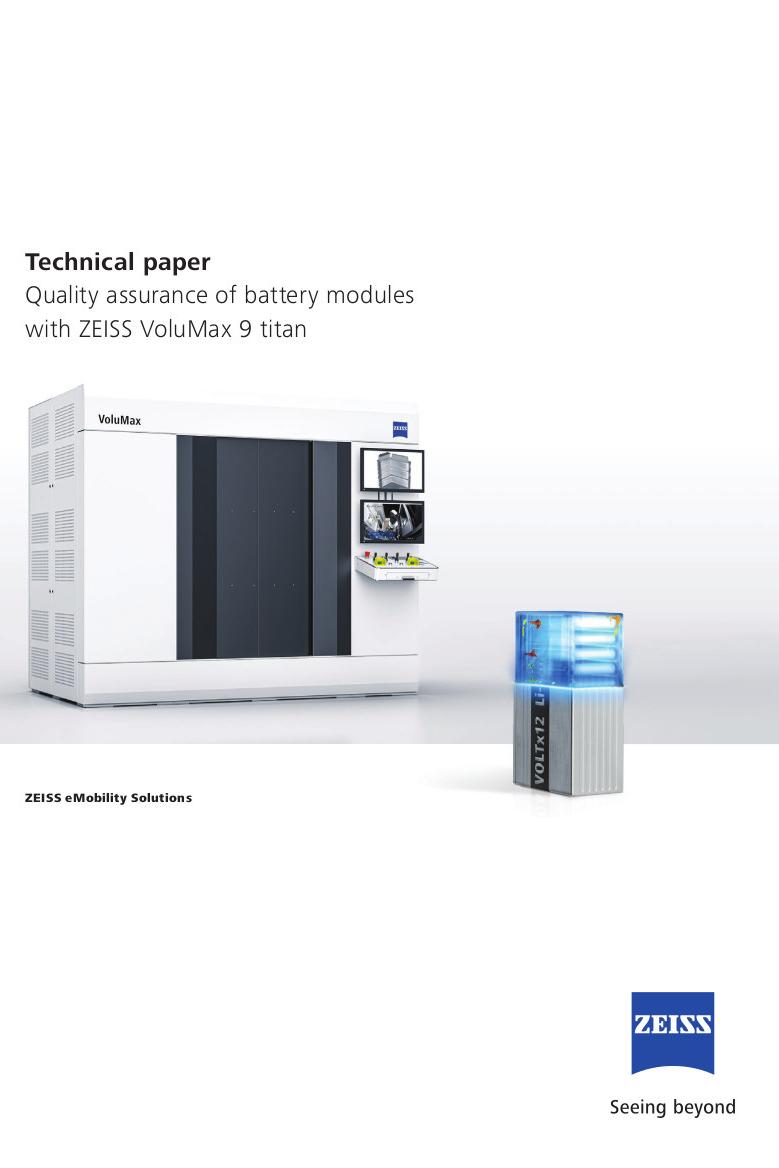

¿Busca un valor añadido al escanear materiales densos?
