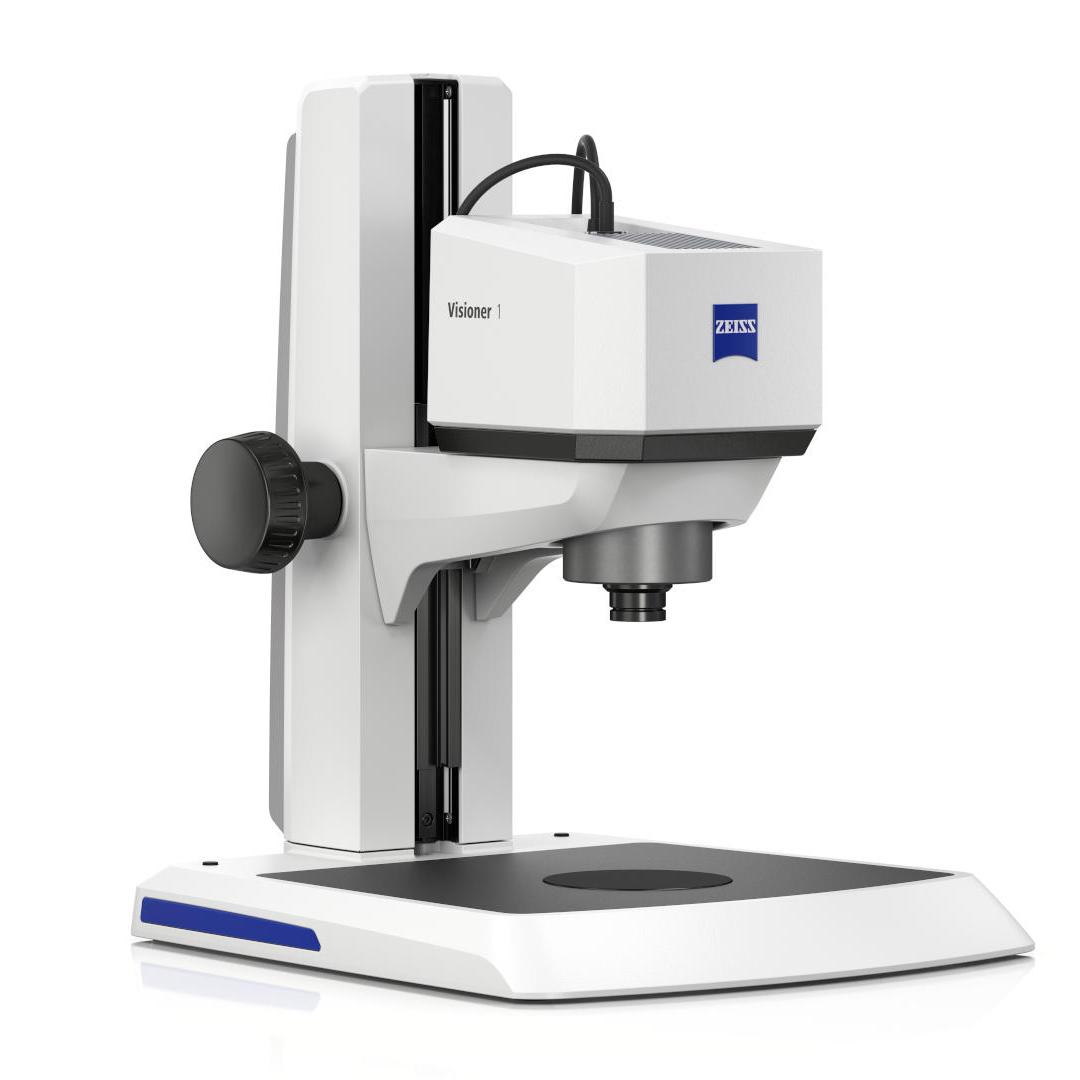

ZEISS Visioner 1

Microscopio digital con tecnología MALS™, inspección óptica todo-enfoque en tiempo real

Los sistemas de inspección clásicos ofrecen poca profundidad de campo, lo que significa que algunas partes de la muestra pueden no estar enfocadas, lo que puede provocar que se pierdan características, fatiga del usuario e inspecciones incompletas.

ZEISS Visioner 1 revoluciona el mundo de la inspección óptica y la documentación. Impulsada por el exclusivo sistema de lentes Micro-mirror Array (tecnología MALS^TM), permite por primera vez la obtención de imágenes todo-en-foque en tiempo real, en el primer intento y en todo momento.

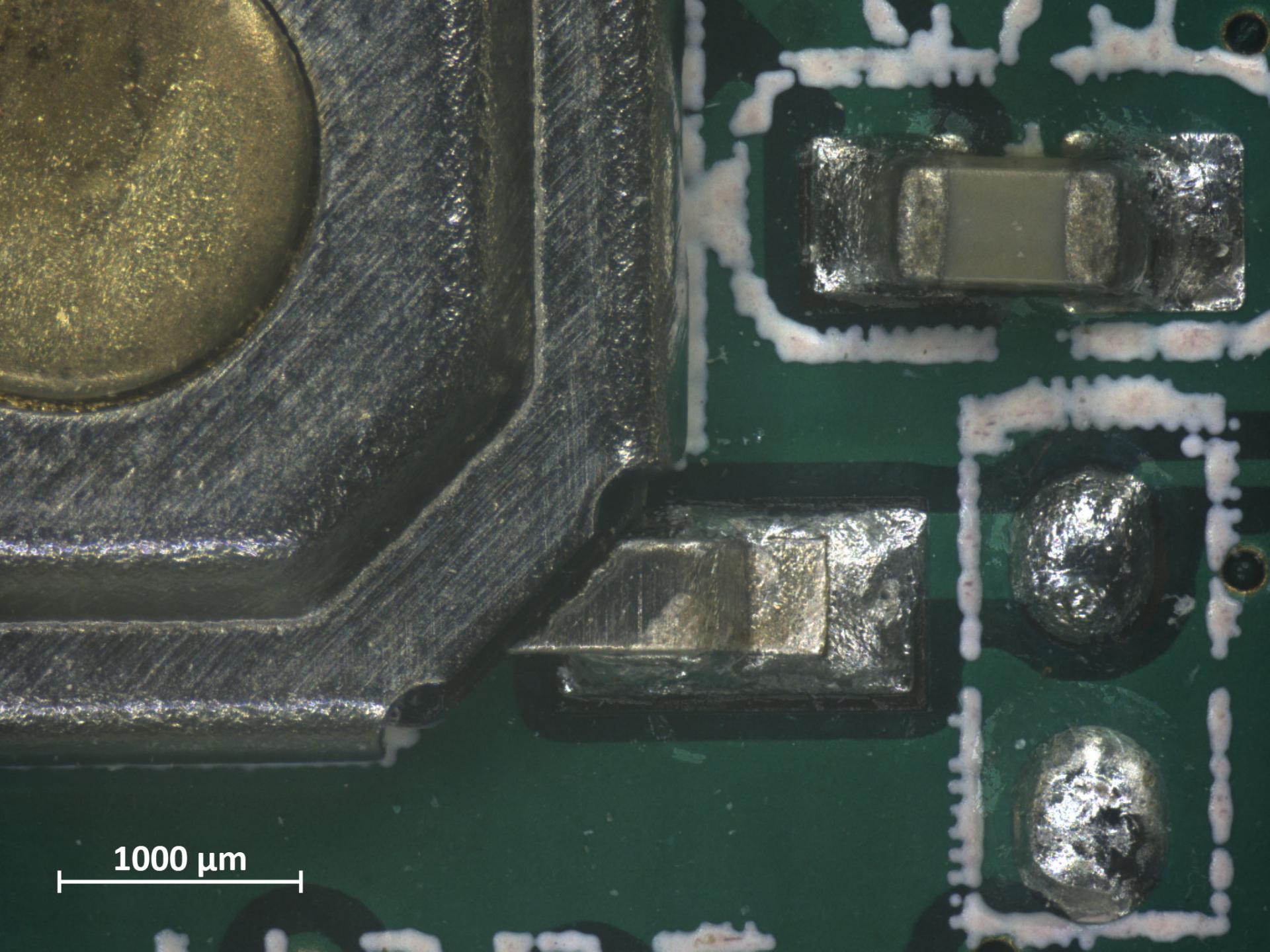

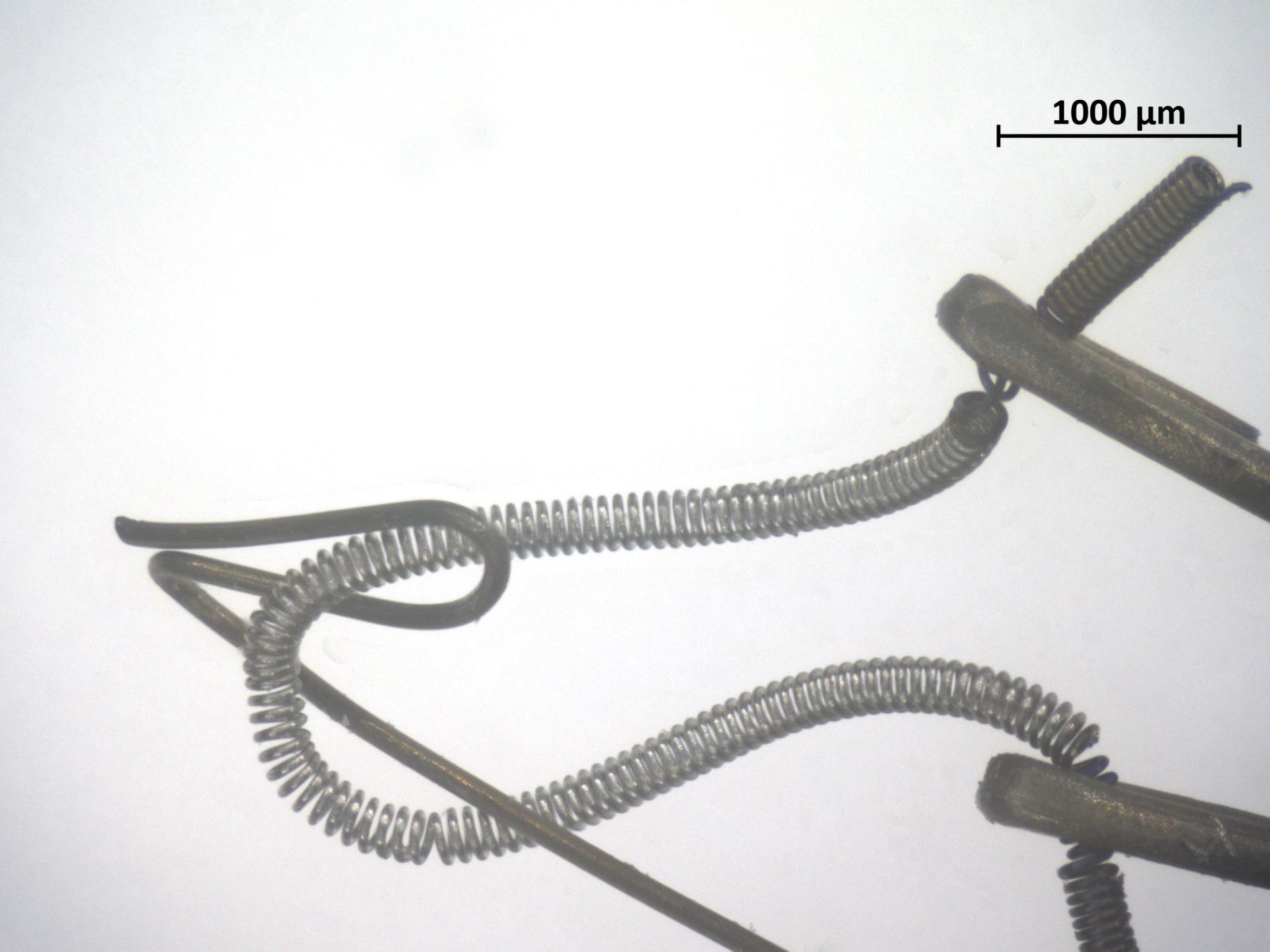

Profundidad de campo ampliada (EDoF) en tiempo real

EDoF es un proceso en el que se combinan varias imágenes a través del plano focal para crear una imagen enfocada.

Con los sistemas de microscopía clásicos, esto puede llevar mucho tiempo y ser complejo. ZEISS Visioner 1 permite al usuario ver la muestra completamente enfocada en tiempo real, sin necesidad de apilar en Z y procesar posteriormente una serie de imágenes.

La exclusiva tecnología Micro-mirror Array Lens System (MALS™) permite una profundidad de campo ampliada (EDoF) en tiempo real.

Reformular las reglas de la óptica

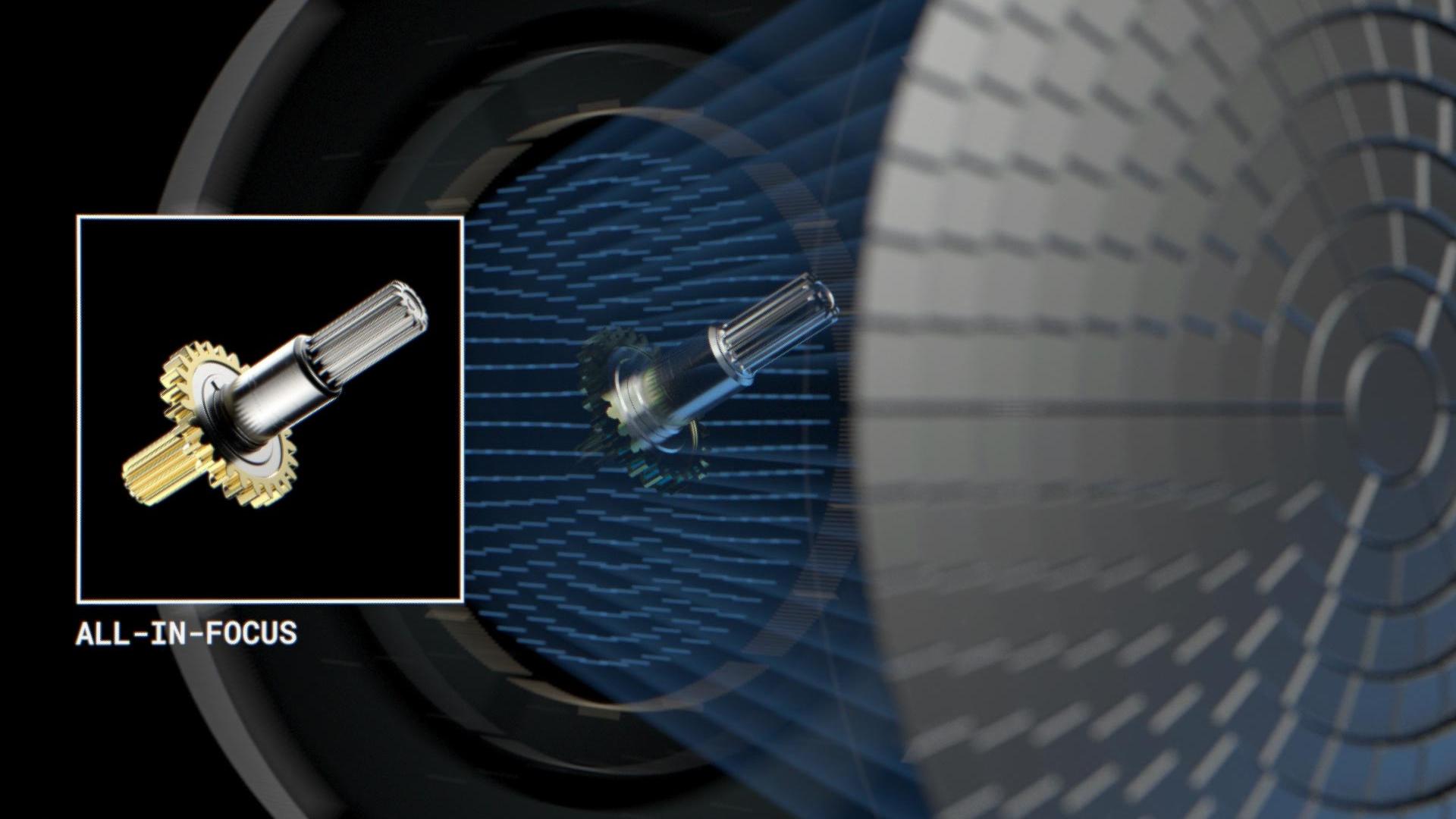

Tecnología Micro-mirror Array Lens System (MALS™)

MALS™ permite enfocar la inspección óptica para diferencias de altura de hasta 69 mm. Sin necesidad de apilar en Z ni de volver a enfocar.

El uso de un sistema de lentes de microespejos (MALS™) nos permite generar lentes "virtuales" con curvaturas claramente distintas y, por lo tanto, planos de enfoque diferentes. Esto se consigue cambiando la orientación de cada microespejo de forma orquestada.

La remodelación de la curvatura de esta lente "virtual" a gran velocidad permite un enfoque ultrarrápido y la obtención de imágenes y documentación de enfoque total en tiempo real.

ZEISS Visioner 1 impulsado por la tecnología MALS™

Profundidad de campo ampliada hasta 100 veces más utilizable
Permite diferencias de altura de hasta 69 mm
Conjunto de microespejos reflectores con curvaturas (variables) dispuestos en un plano llano
Cada microespejo mide aproximadamente 100 x 100 µm
Cada microespejo gira y traduce para formar las superficies ópticas con curvaturas variables
Sin necesidad de apilar en Z ni de volver a enfocar

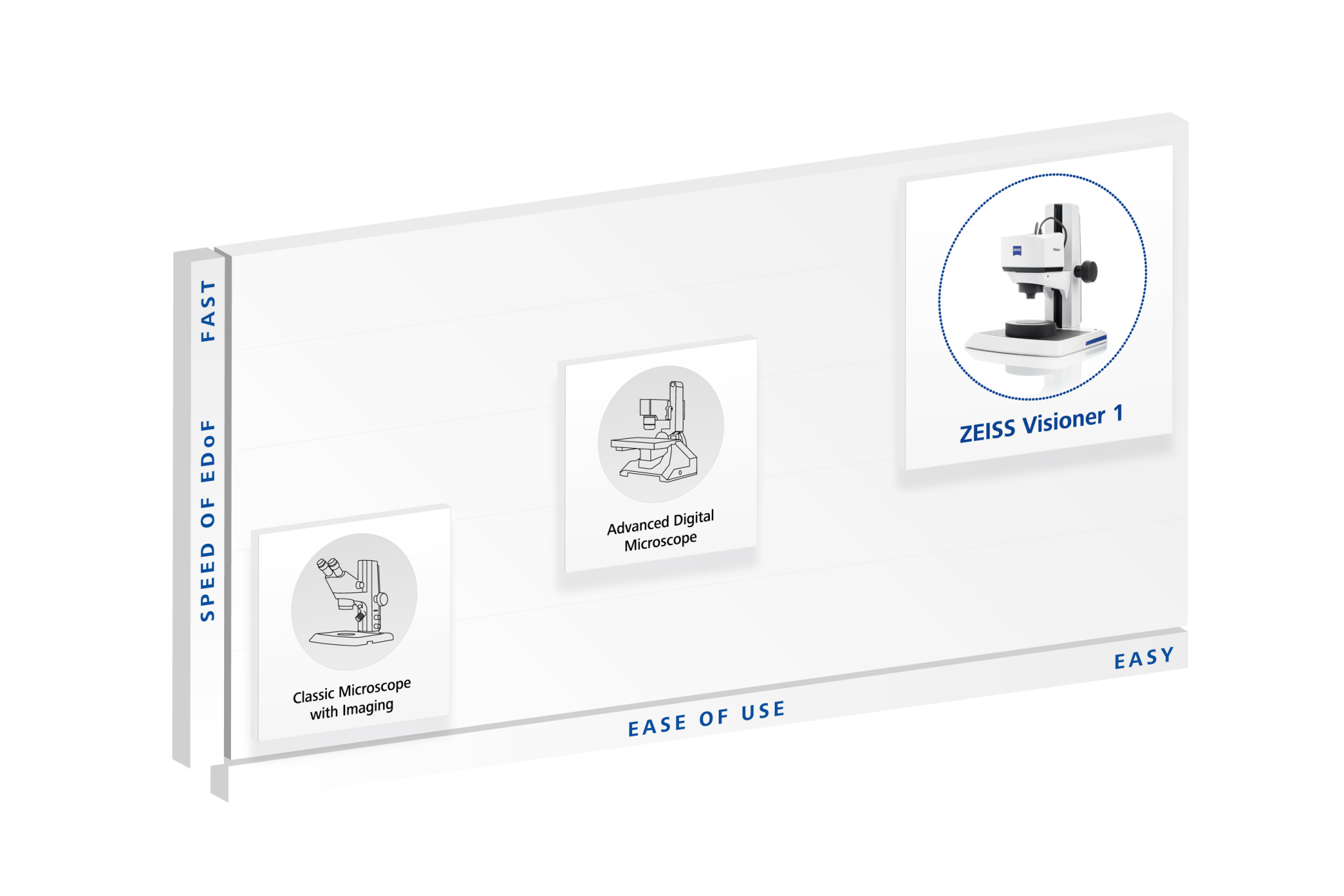

La visualización 3D más rápida con documentación

ZEISS Visioner 1 no sólo simplifica la tarea de captura de imágenes y documentación, sino que la EDoF en tiempo real le permite inspeccionar su componente con mayor rapidez, ofreciendo un mayor rendimiento.

Postura clásica de microscopio

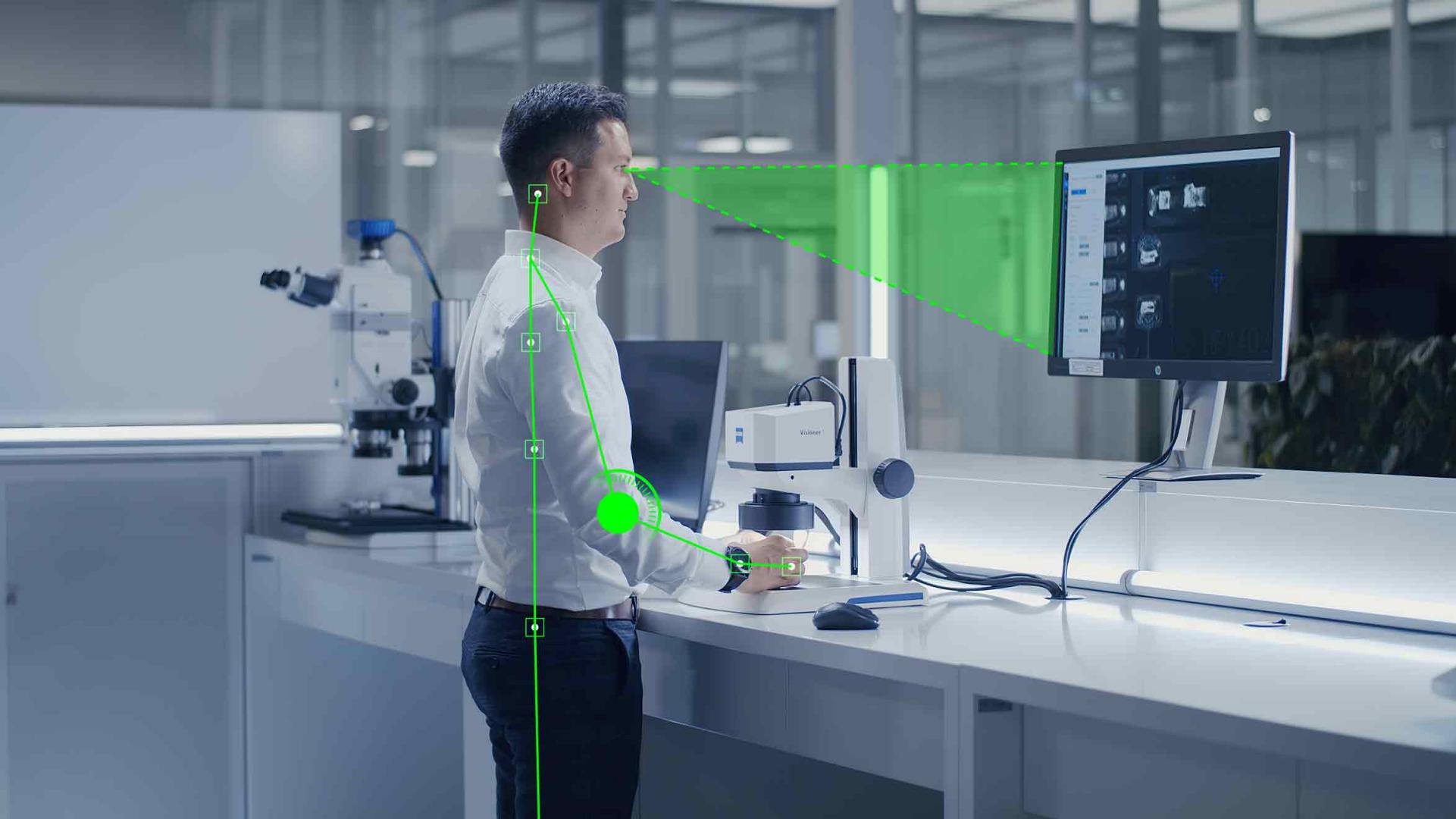

Postura ergonómica de ZEISS Visioner 1

Una extensión de sus sentidos

Funcionamiento ergonómico

Elimine la fatiga de los oculares y trabaje de forma más eficaz utilizando las manos para su tarea de inspección en lugar de reajustar continuamente el microscopio.

Como todo se muestra en tiempo real, todo enfocado en una sola pantalla, la tarea de inspección resulta de lo más natural, como una extensión de sus sentidos.
