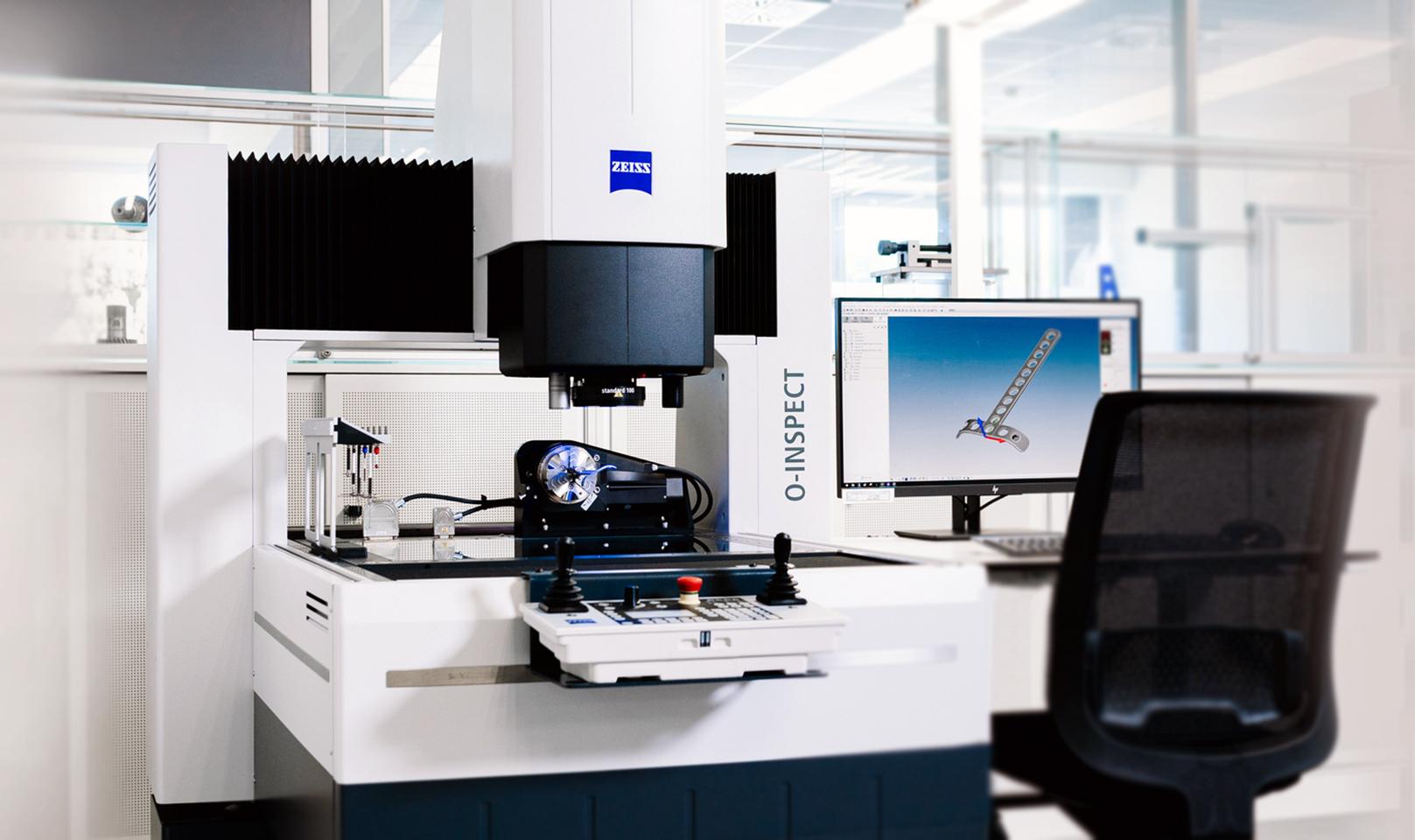

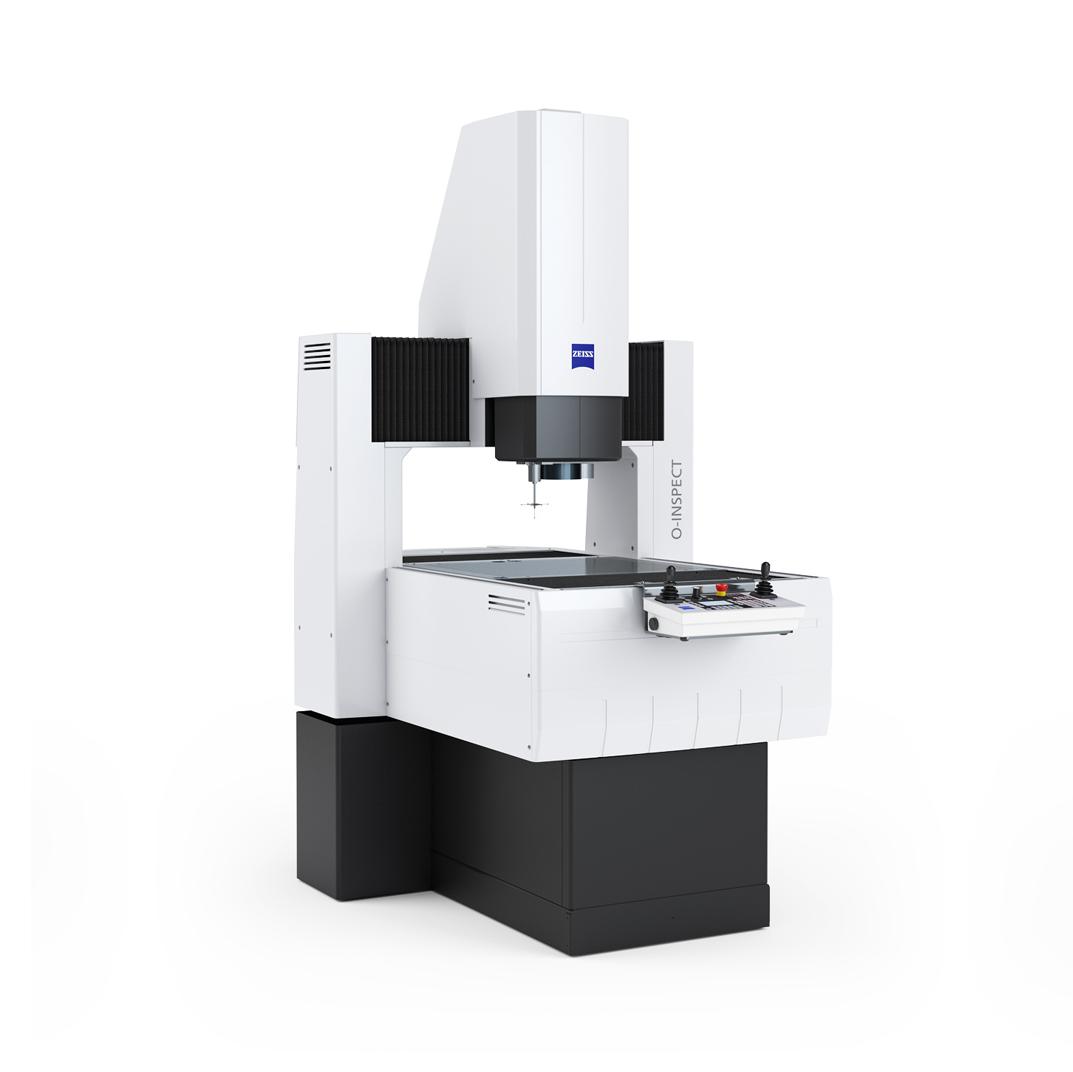

ZEISS O-INSPECT

La solución óptica con el toque justo

Las máquinas de medición multisensor ZEISS O-INSPECT permiten medir a la perfección cada característica conforme a la norma ISO-10360, ya sea mediante medición óptica o por contacto.

Gran campo visual con alta definición de imagen
Mediciones táctiles 3D rápidas y precisas
Mediciones ópticas de superficies sensibles
Mayor fiabilidad en menos tiempo

Características

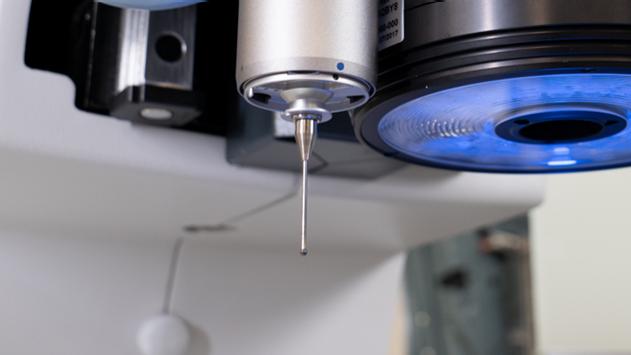

Mediciones táctiles 3D rápidas y precisas

ZEISS VAST XXT abre el escaneo de alta precisión al registrar un gran número de puntos de medición en un solo movimiento, algo único en esta categoría de equipos.

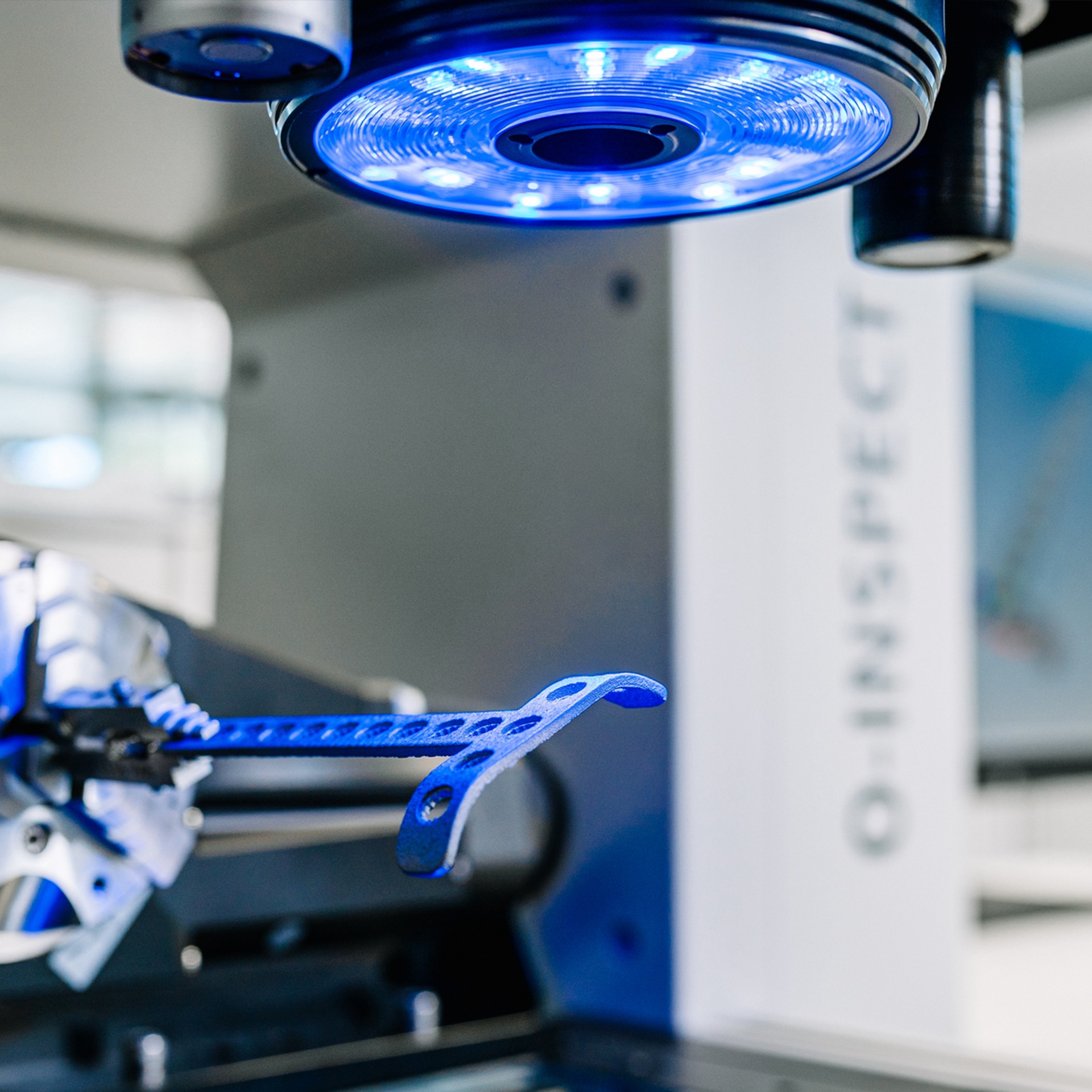

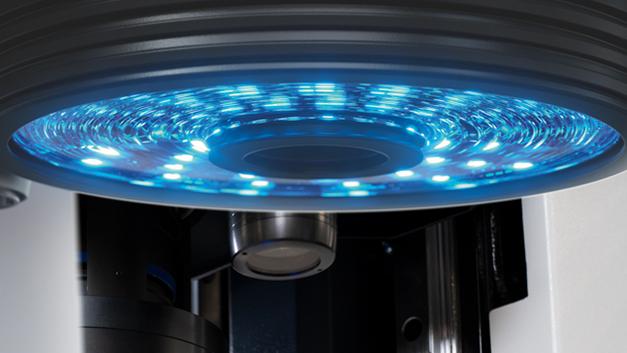

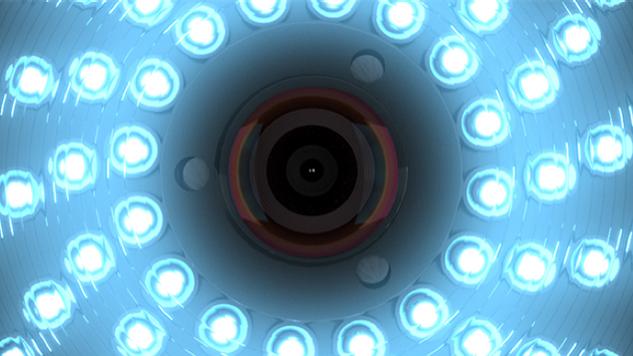

Luz anular

La luz anular se compone de cuatro anillos con dieciséis LED azules y dieciséis rojos que se pueden regular de forma independiente en ocho segmentos. Combinados con la óptica sincronizada, los LED de color permiten al operador filtrar la molesta luz ambiental e iluminar p. ej. materiales de color con un elevado nivel de contraste.

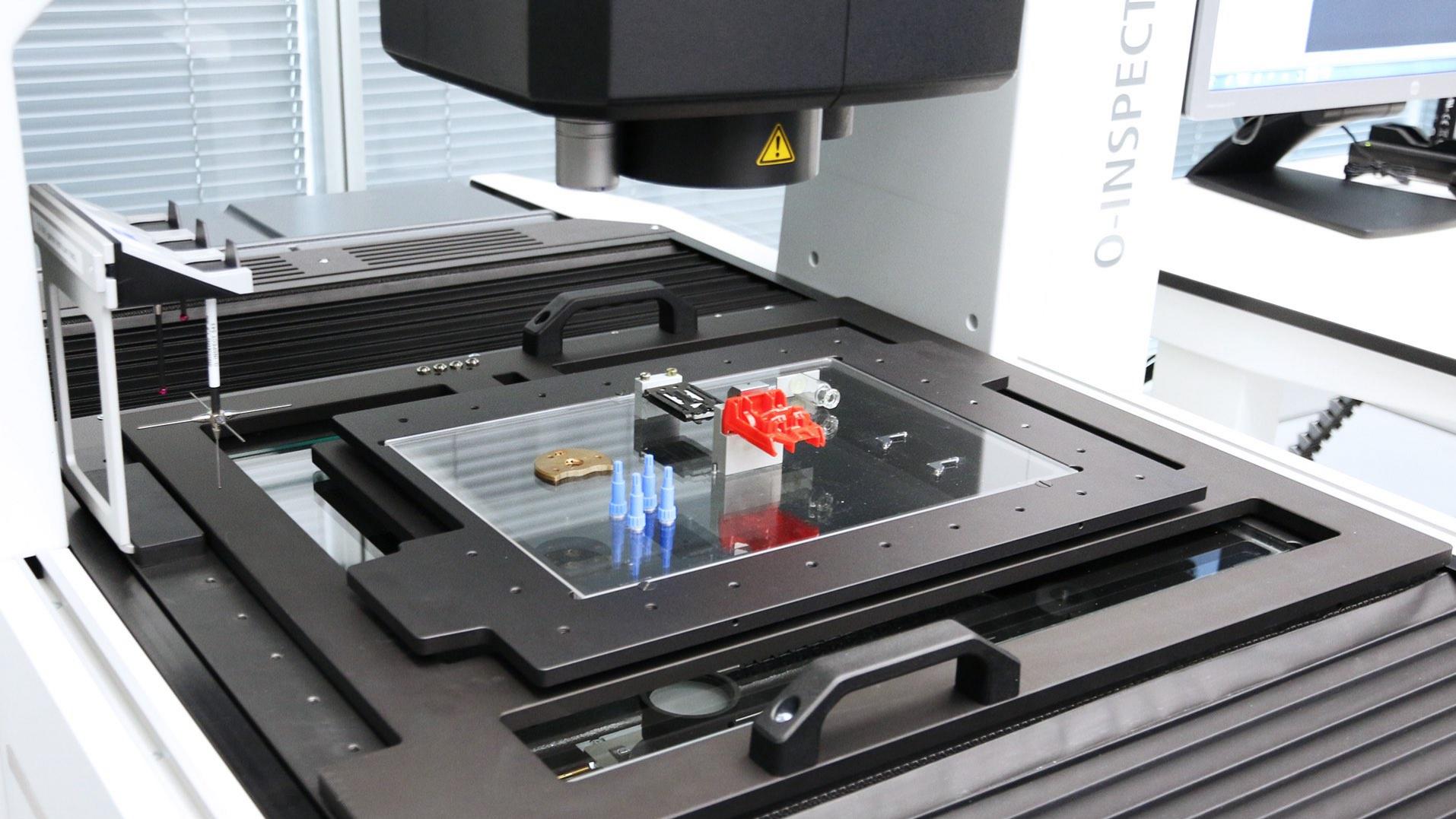

Mayor fiabilidad en menos tiempo

El sistema de bandejas integrado con una interfaz para la captura automática de la temperatura le permite ahorrar tiempo y garantiza una mayor fiabilidad.

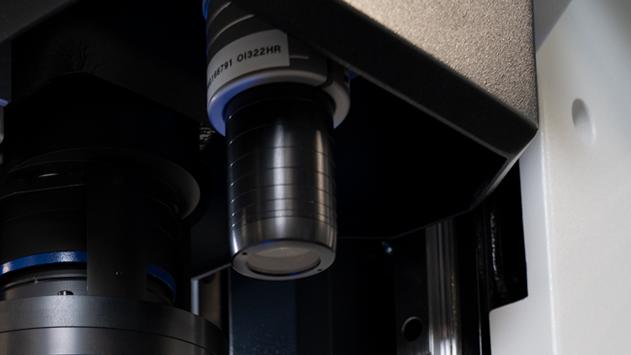

Mediciones ópticas de superficies sensibles

ZEISS DotScan permite la captura sin contacto de la estructura de la pieza. Disponible como opción cuando hay superficies sensibles, reflectantes o de bajo contraste que dificultan el uso de otros sensores.

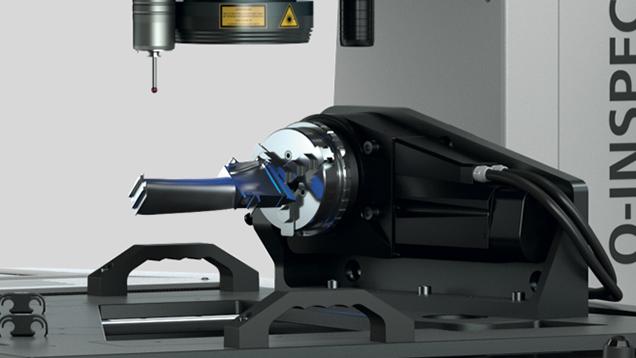

Precisión desde todos los lados

La mesa giratoria opcional mejora ZEISS O-INSPECT con un eje giratorio programable, permitiendo la inspección de características desde todos los lados. Tiene la opción de integrarla en una bandeja para conseguir diferentes posiciones y acortar el tiempo de configuración.

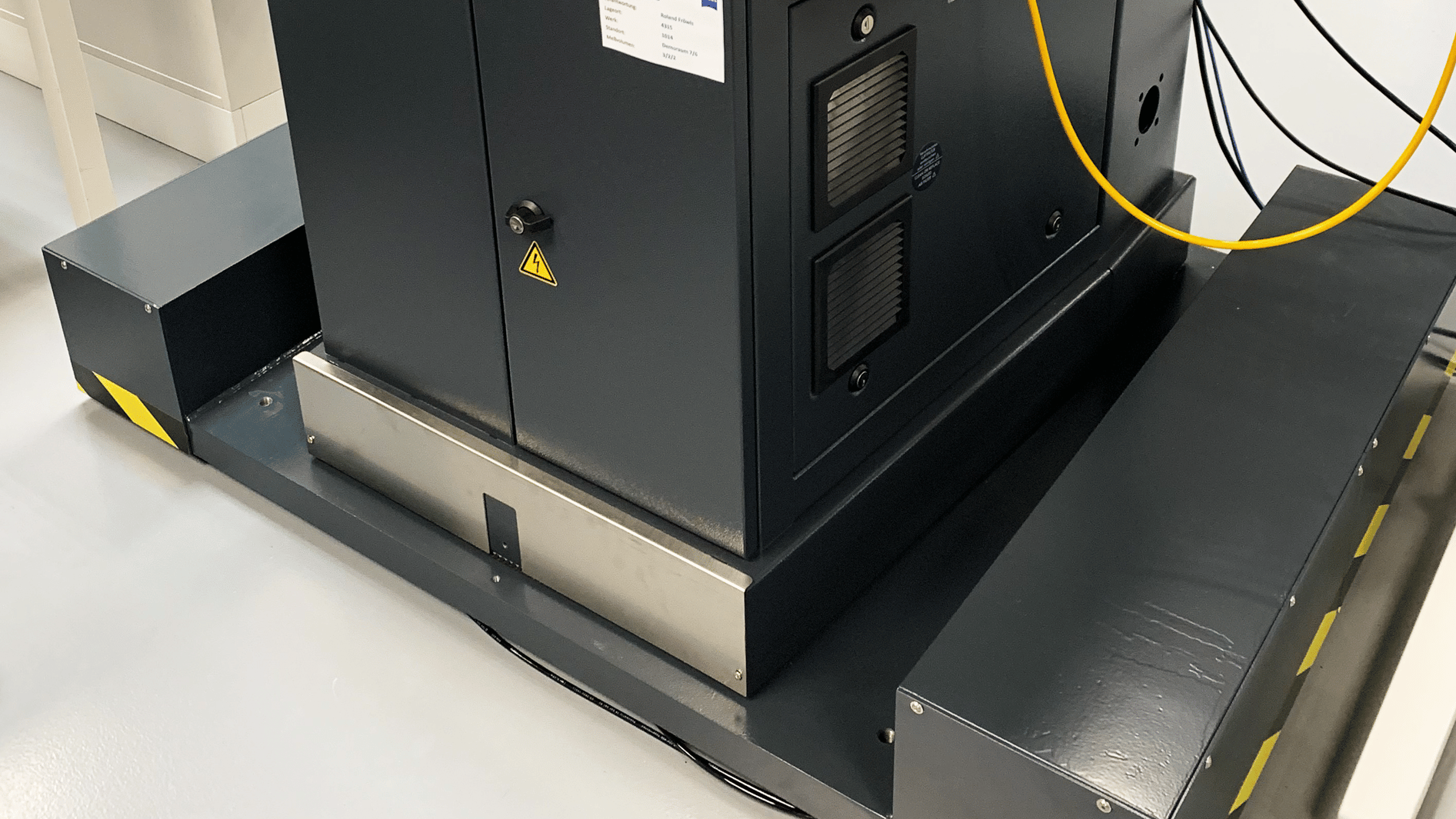

Reducir las imprecisiones de medición

Las vibraciones del suelo están presentes en todos los lugares de instalación en distintos grados y pueden dar lugar a mediciones erróneas.Esto puede remediarse con la opción de aislamiento neumático contra las vibraciones. El aislamiento neumático contra las vibraciones reequipado está disponible para los tres tamaños. Imprescindible para aplicaciones con la opción de sensor scout 240.

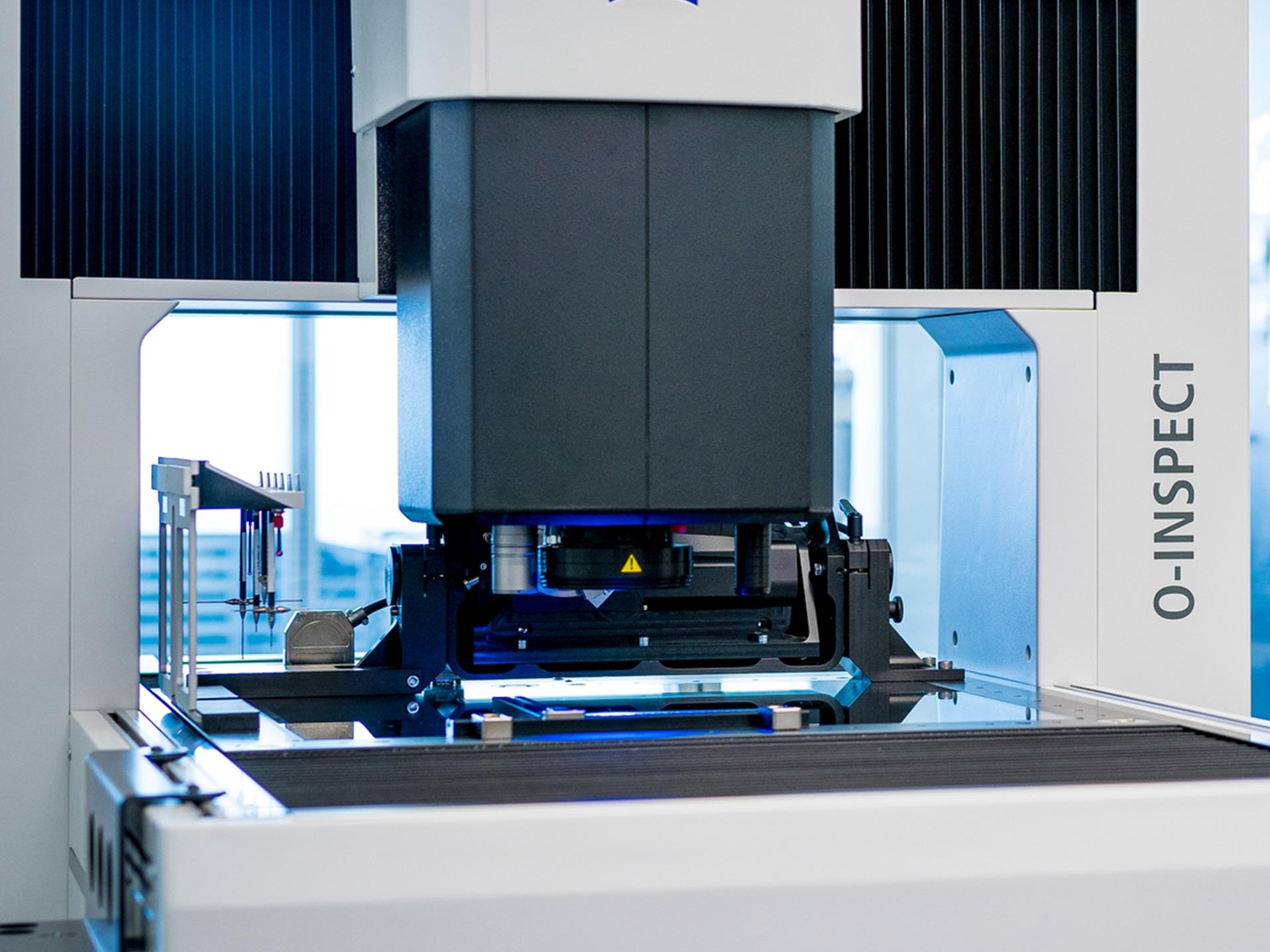

Gran campo visual con alta definición de imagen

El sensor de la cámara ZEISS Discovery.V12 proporciona un aumento variable. Las diferentes opciones de sensor estándar 100, scout 160 y scout 240 permiten una mayor resolución para captar hasta el más mínimo detalle.

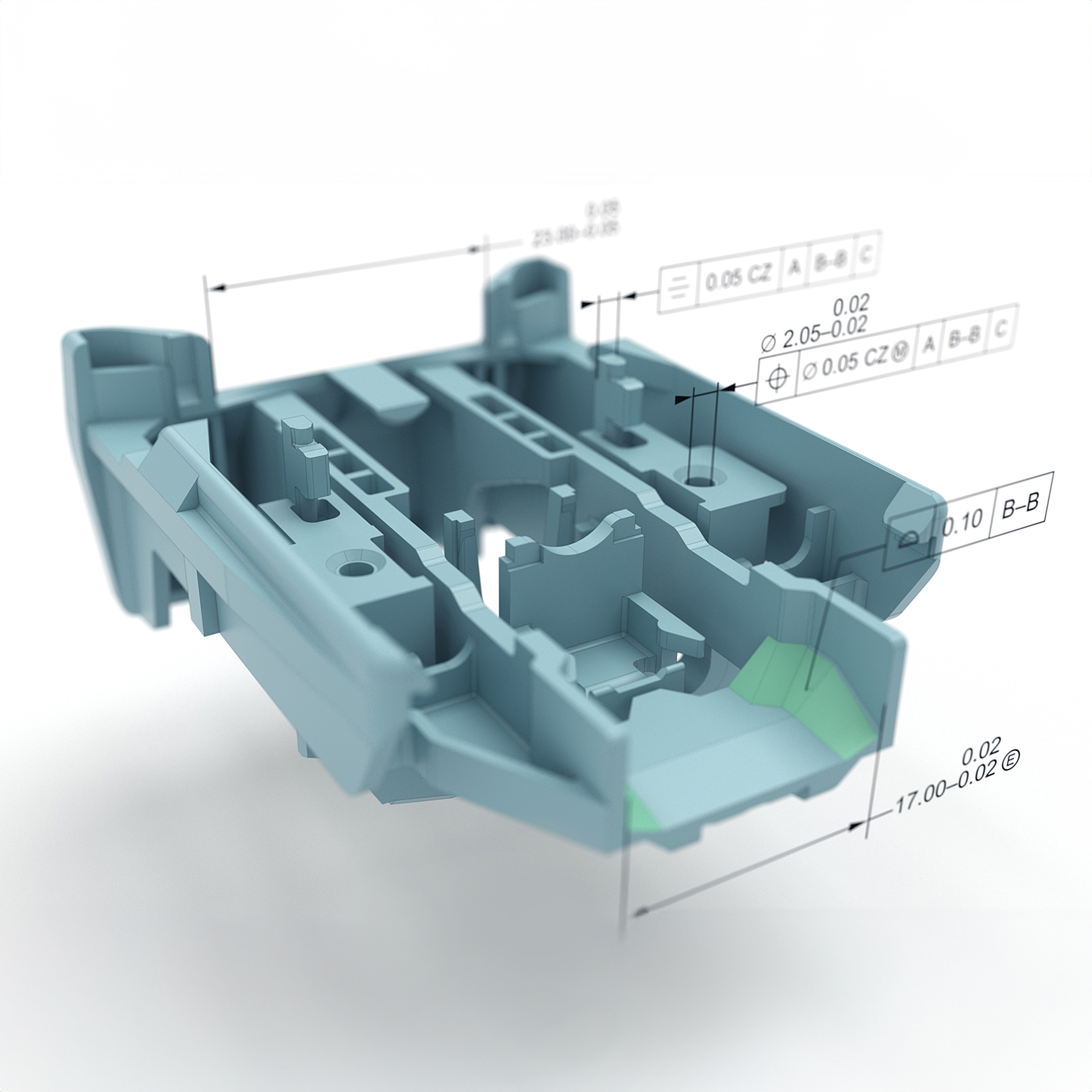

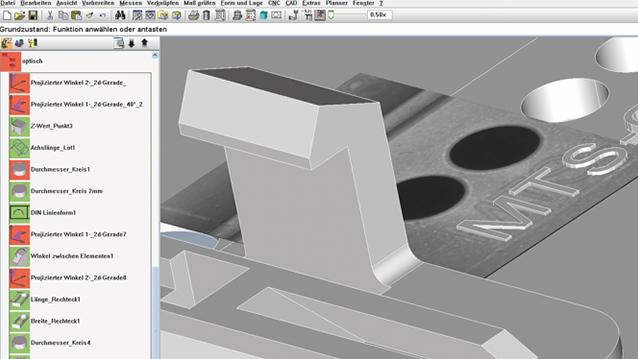

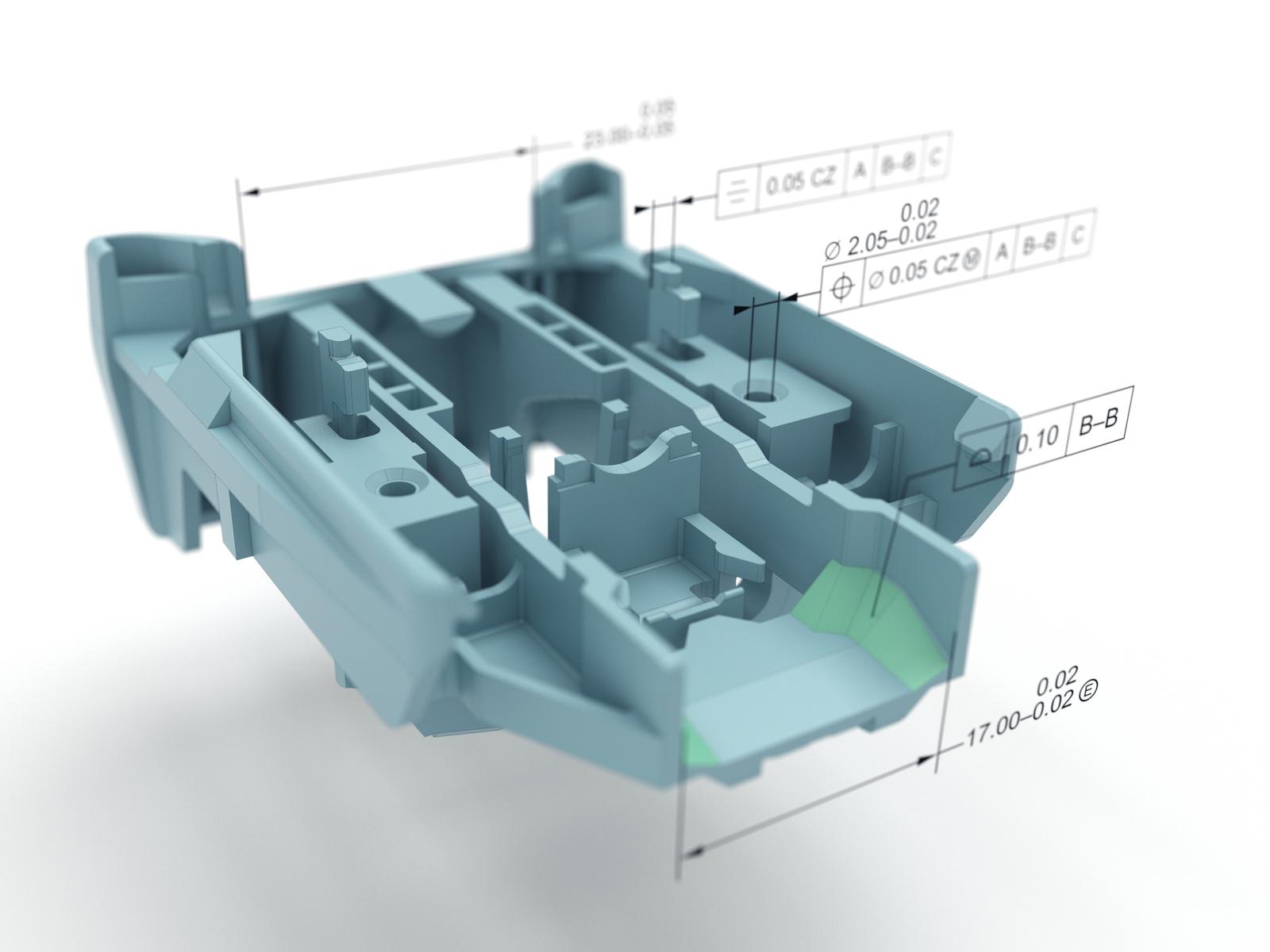

Software a la medida de cada aplicación

ZEISS CALYPSO ofrece opciones de visualización mejoradas para ahorrarle tiempo. Los modelos CAD pueden visualizarse superpuestos y las posibles desviaciones (ACTUAL a OBJETIVO) pueden observarse rápidamente. Gracias a una gran variedad de opciones, ZEISS CALYPSO también ofrece las herramientas adecuadas para requisitos especiales.

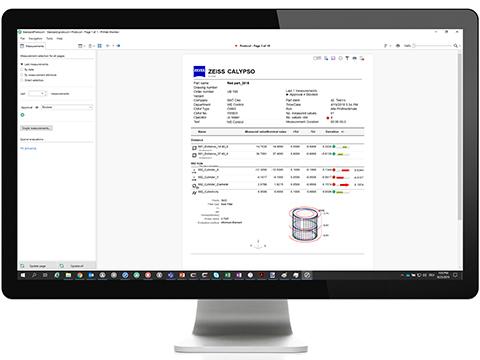

Informes profesionales y prácticos

ZEISS PiWeb reporting ofrece documentación y visualización de sus datos de medición con un solo clic, proporcionándole información útil sobre sus piezas y procesos.

Excelente óptica

Amplio campo de visión

Alta definición de imagen

El sensor de la cámara ZEISS Discovery.V12 proporciona un grado de aumento variable. Comparado con objetivos convencionales, ofrece un campo de visión cuatro veces mayor, así como una excelente fidelidad de imagen incluso en las zonas periféricas. El resultado: menor tiempo de medición y máxima precisión.
Las dos nuevas opciones de sensor, scout 160 y scout 240, permiten una resolución óptica aún mayor. El uso de las unidades de sensor alternativas permite obtener una resolución óptica 1,6 o 2,4 veces superior a la de la variante 100 estándar.

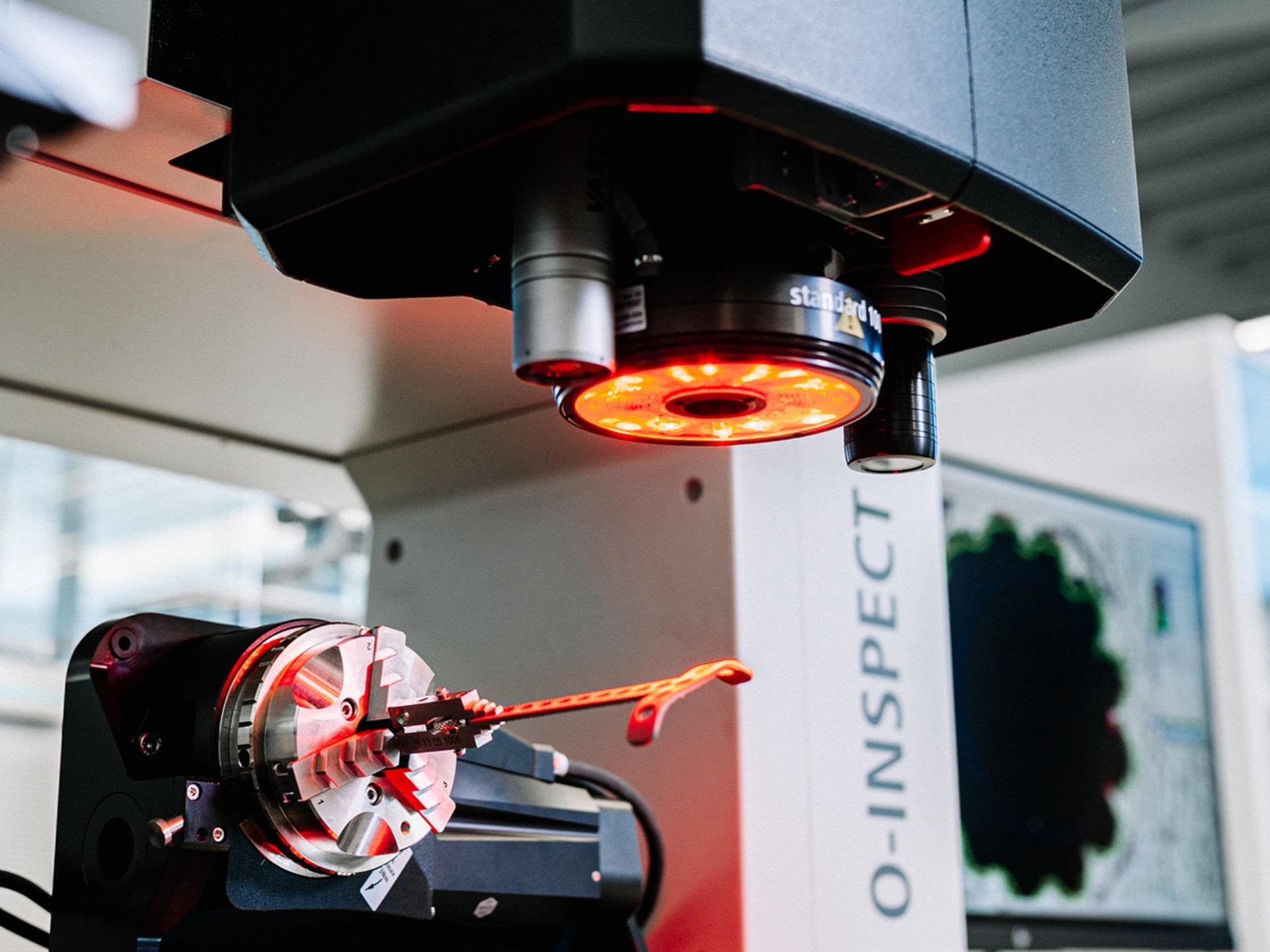

Contraste óptimo

Sistema de iluminación ZEISS O-INSPECT

Para poder obtener resultados precisos se necesita una imagen rica en contrastes. Para ello ZEISS O-INSPECT dispone de un sistema de iluminación muy versátil. Se pueden iluminar muy diferentes formas, texturas y colores de superficie para conseguir diferentes ángulos de incidencia acentuando claramente los bordes.

Tecnología multisensor

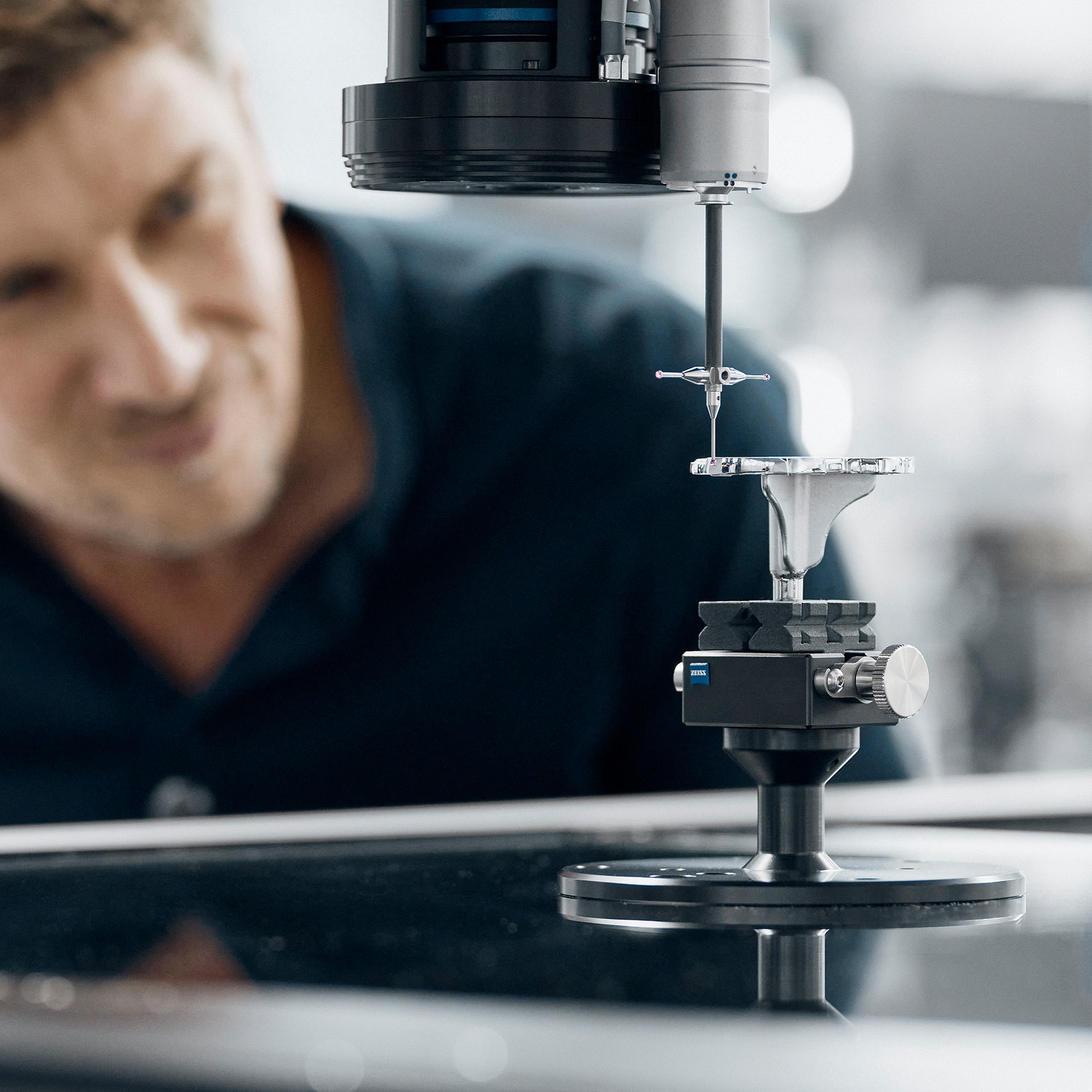

Medición táctil

La elección acertada cuando se requieren precisiones muy elevadas. Los sensores táctiles como ZEISS VAST XXT escanean la superficie del componente punto a punto. También añade la función de escaneado, con lo que proporciona información sobre la forma de las características.

Medición óptica

El objetivo zoom ZEISS Discovery.V12 proporciona un amplio campo de visión sin distorsiones para resultados de medición con una precisión excelente y una reducción significativa del tiempo de medición.

Luz blanca

ZEISS DotScan es un sensor cromático de luz blanca que permite la captura sin contacto de la estructura de la pieza. Se utiliza cuando las superficies sensibles, reflectantes o de bajo contraste dificultan el uso de otros sensores.

La simbiosis perfecta entre ver y tocar

Contenido de terceros bloqueado

El reproductor de vídeo se ha bloqueado de acuerdo con sus ajustes de cookies. Para cambiar los ajustes y reproducir el vídeo, haga clic en el botón de abajo y acepte el uso de tecnologías de rastreo «funcionales».

Software

Un software para todas las tareas de medición

ZEISS O-INSPECT no escatima en lo que respecta al software, ya que con ZEISS CALYPSO utiliza nuestro software de medición universal que también se utiliza en máquinas de medición de pórtico como ZEISS CONTURA.

ZEISS CALYPSO impresiona por su concepto de manejo intuitivo que combina diversidad funcional y flexibilidad. La programación se realiza haciendo clic en los elementos de medición deseados en el modelo CAD o, más sencillamente, mediante palpado, independientemente del sensor, y por reconocimiento automático de los elementos de medición.

Diversas opciones de software ofrecen las herramientas adecuadas para requisitos especiales, como la funcionalidad de curva estándar del O-INSPECT o la herramienta de software de informe de medición integrada ZEISS PiWeb reporting.

Información adicional

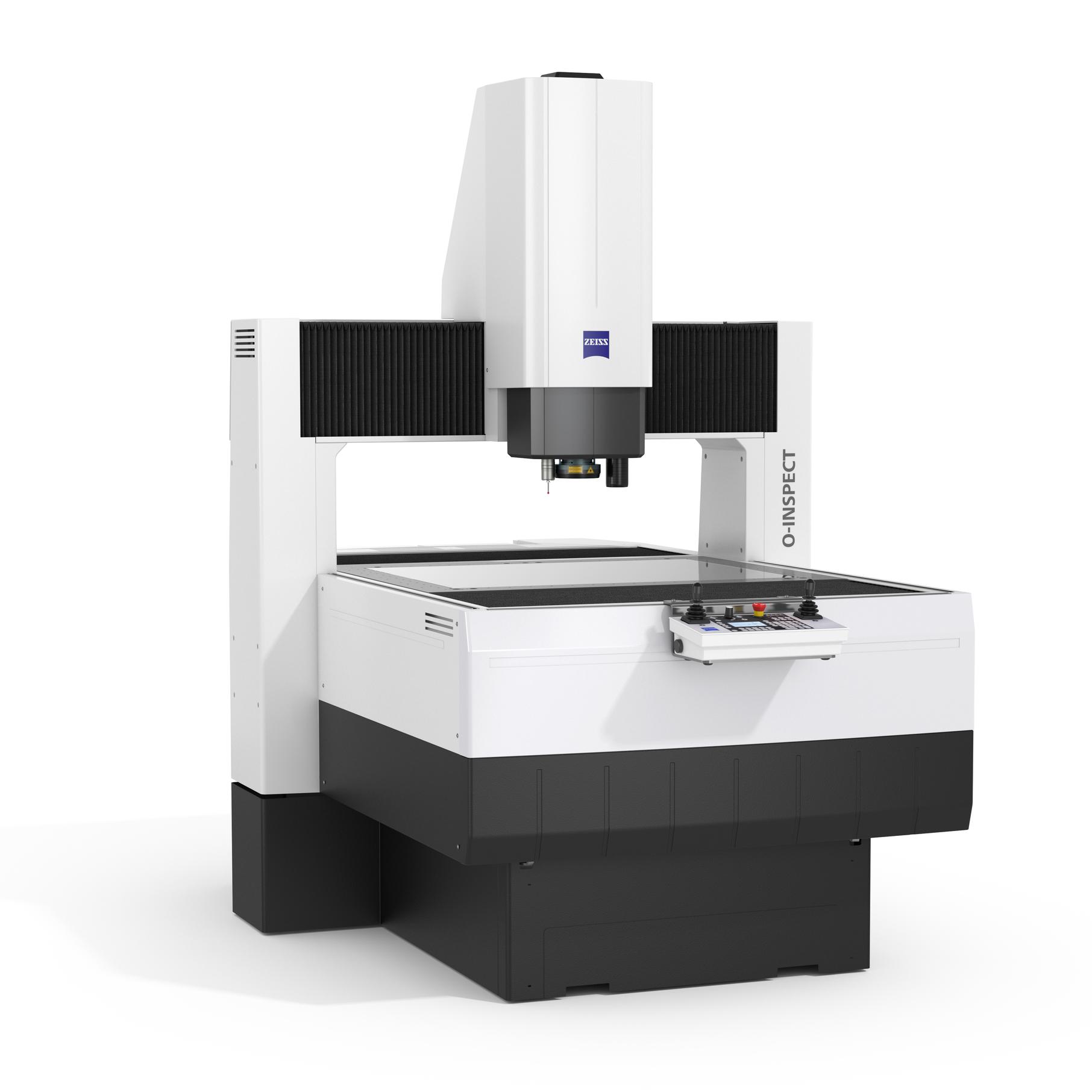

Datos técnicos de ZEISS O-INSPECT

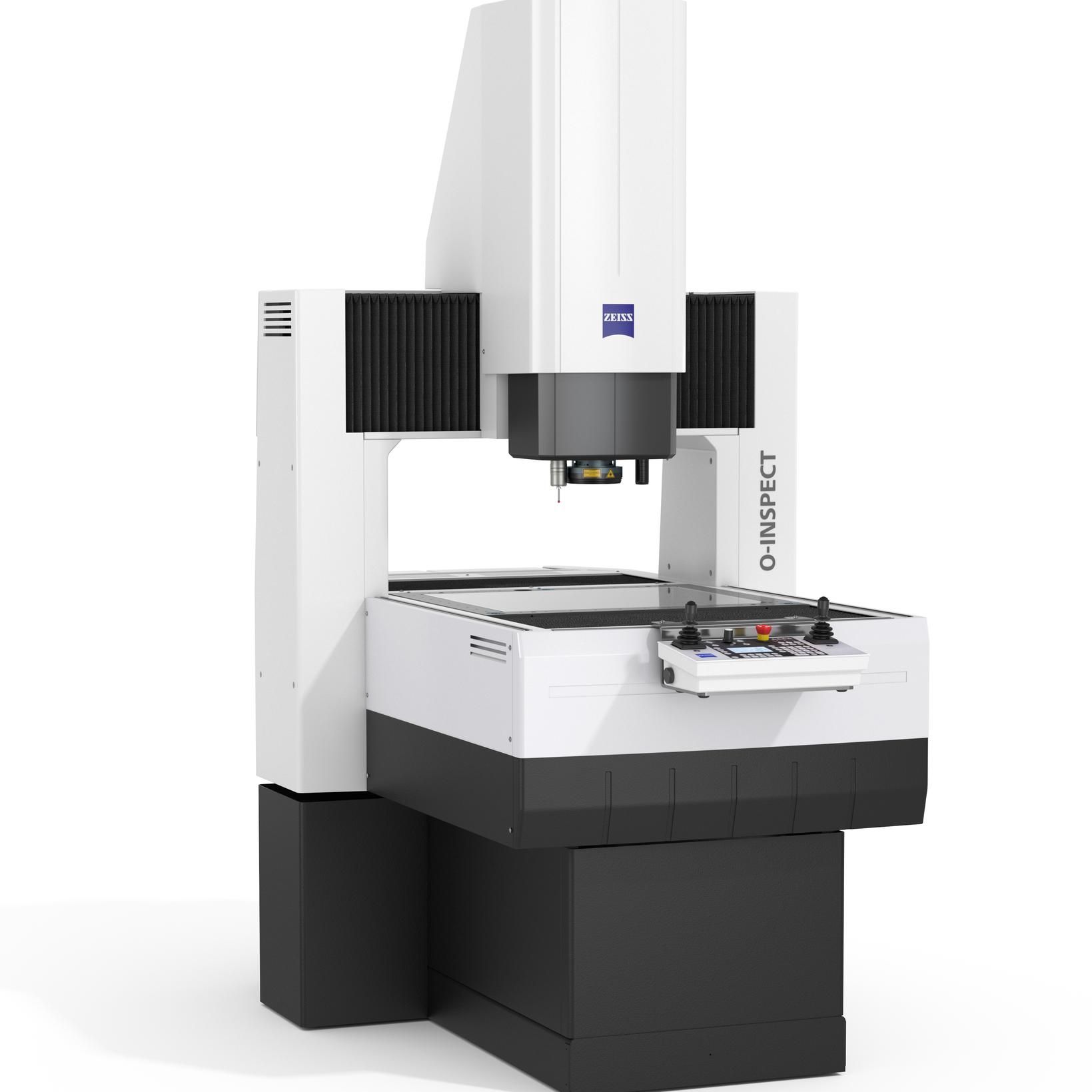

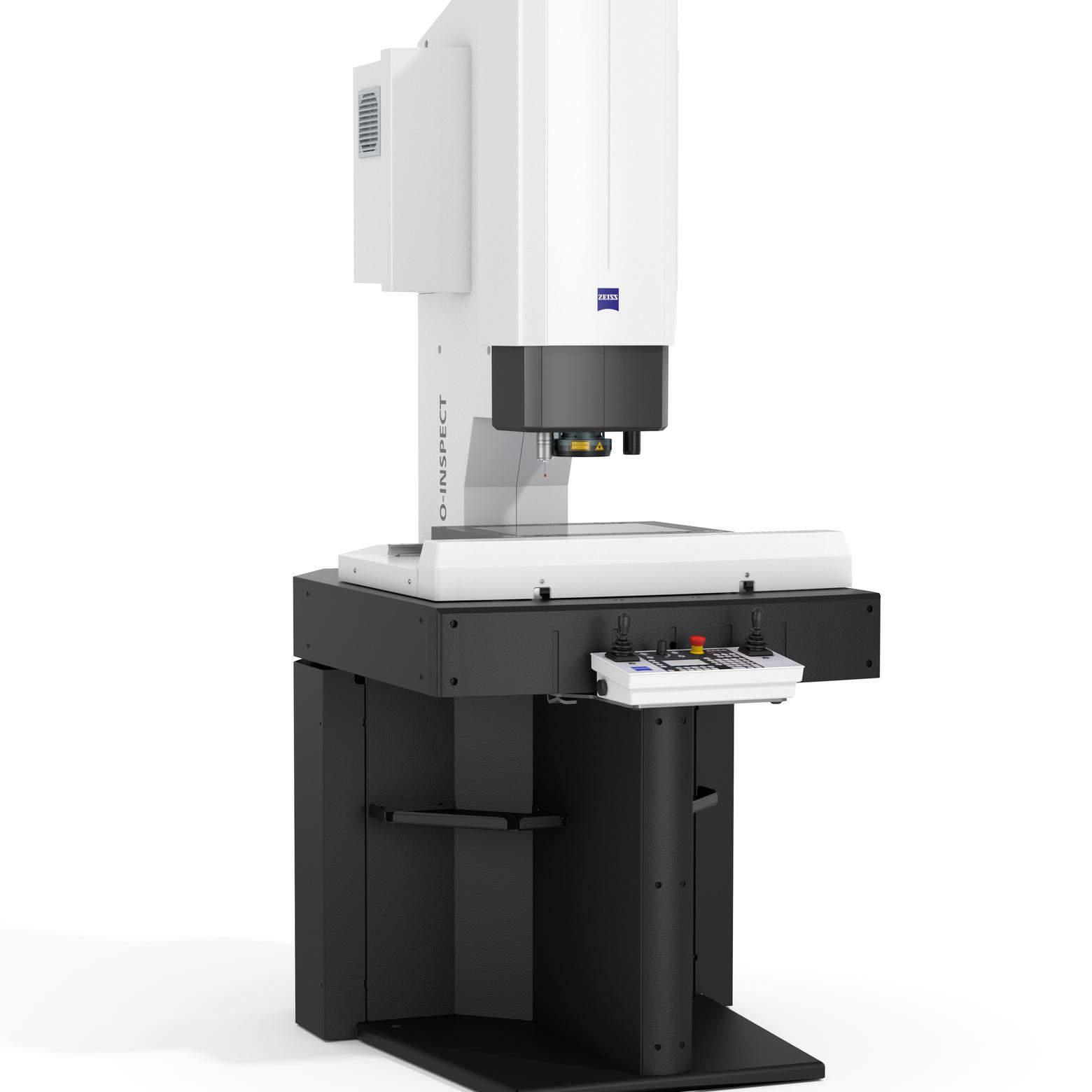

		ZEISS O-INSPECT 3/2/2 300 x 200 x 200 mm³	ZEISS O-INSPECT 5/4/3 5/4/3 500 x 400 x 300 mm³	ZEISS O-INSPECT 8/6/3 8/6/3 800x600x300 mm³
Volumen de medición		300 x 200 x 200 mm³	500 x 400 x 300 mm³	800 x 600 x 300 mm³
Error de medición en longitud MPE(E)	en 1D	1.6 µm + L/200 µm	1.4 µm + L/250 µm	1.5 µm + L/250 µm
	en 2D	1.9 µm + L/150 µm	1.6 µm + L/250 µm	1.8 µm + L/250 µm
	en 3D	2.4 µm + L/150 µm	1.9 µm + L/250 µm	2.2 µm + L/250 µm
Software		ZEISS CALYPSO
Sensor de cámara óptica 2D		ZEISS Discovery.V12
Opción	standard 100	distancia de trabajo 87 mm, 0,5 x - 6,3 x, resolución del sensor 0.9 μm, FoV máx: 16,1 mm x 12,0 mm
	scout 160	distancia de trabajo 55 mm, 0,8 x - 10 x, resolución del sensor 0.6 μm, FoV máx.: 10,1 mm x 7,5 mm
	scout 240	distancia de trabajo 30 mm, 1,2 x - 15 x, resolución del sensor 0.4 μm, FoV máx.: 6,7 mm x 5,0 mm
Sensor táctil		ZEISS VAST XXT
Opción	VAST XXT TL 1	longitud radial del palpador de hasta 40 mm (palpador en estrella); diámetro de la punta del palpador de 0,1 a 8 mm
Opción	VAST XXT TL 3	longitud radial del palpador de hasta 65 mm (palpador en estrella); diámetro de la punta del palpador de 0,3 a 8 mm
