ZEISS LineScan

Nubes de puntos a la velocidad de la luz

ZEISS LineScan es la herramienta elegida para capturar toda la superficie de formas utilizando nubes de puntos, ya sea para una comparación con conjuntos de datos CAD nominales disponibles o para la creación de un nuevo modelo CAD.

La alta velocidad y la detección exhaustiva de superficies aumentan la productividad
Amplia selección de sensores con diferentes rangos de medición y precisiones para una gran variedad de aplicaciones

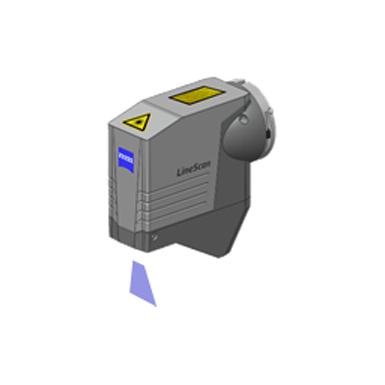

ZEISS LineScan 2-8 es el escáner de líneas más preciso del mundo en CMM y garantiza unos resultados de medición extraordinarios
Potente integración de software en ZEISS CALYPSO: para una interfaz de usuario estandarizada, uniforme y fácil de usar

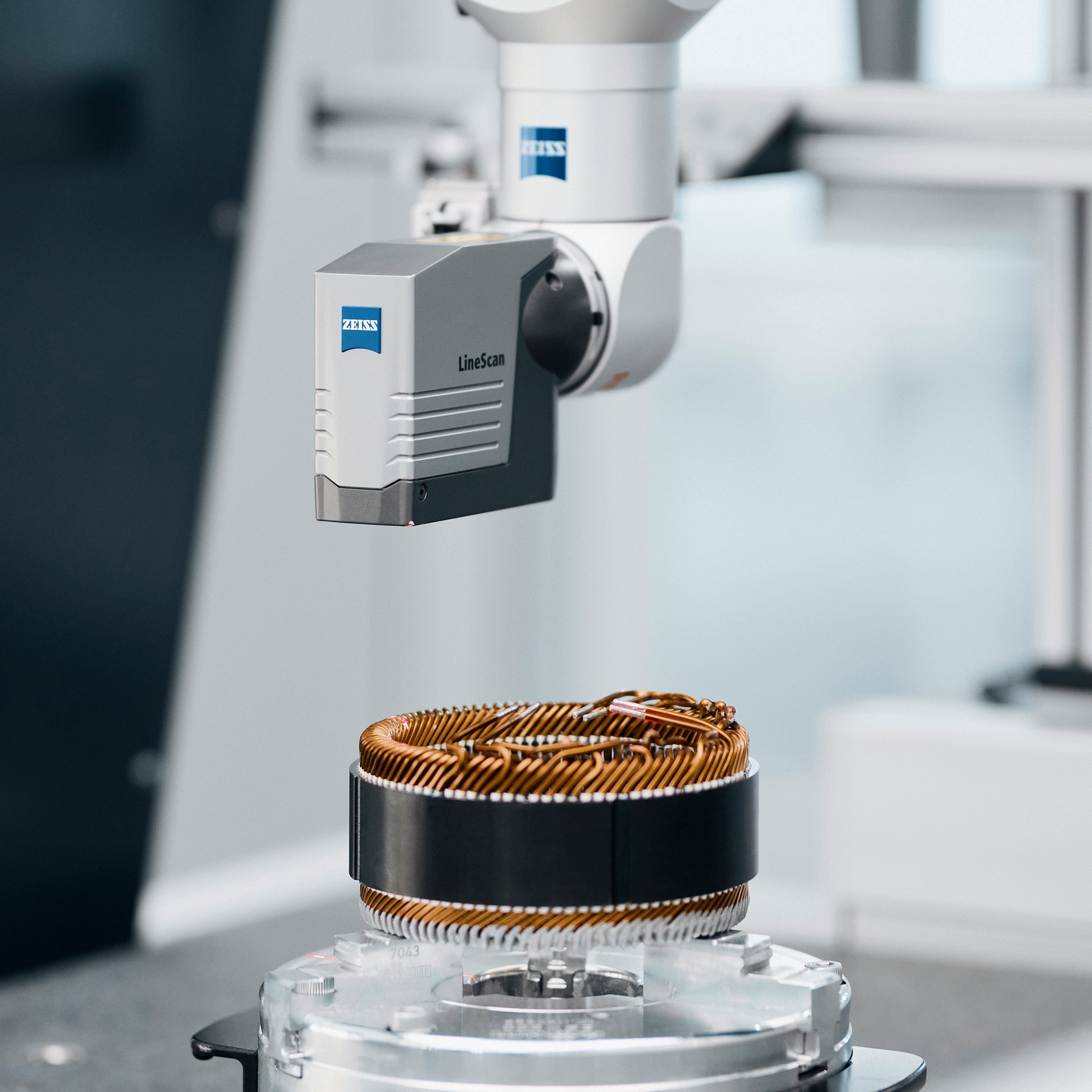

Ventajas

Mayor productividad
El sensor garantiza la captura rápida y completa de la estructura de la superficie y una alta densidad de puntos, lo que permite reducir el tiempo de medición hasta en un 70%. Esto aumenta considerablemente la productividad.

Flexibilidad
Los sensores a medida para aplicaciones concretas ayudan al operador simplificando la estrategia de medición. Invierta sólo en el sensor que mejor se adapte a la aplicación.

Confianza en los datos de medición
Los usuarios confían en los resultados de sus mediciones gracias a las imágenes precisas y de alta resolución. De este modo se reducen las iteraciones, lo que se traduce en un menor coste de las piezas y una mayor productividad de la máquina gracias a la reducción del tiempo de medición.

Facilidad de uso excepcional
No hay cambios en la forma de trabajar de los usuarios: las evaluaciones se muestran junto con las evaluaciones de geometría estándar en el informe. Los usuarios obtienen una gama más amplia de posibilidades de medición con ZEISS CALYPSO.

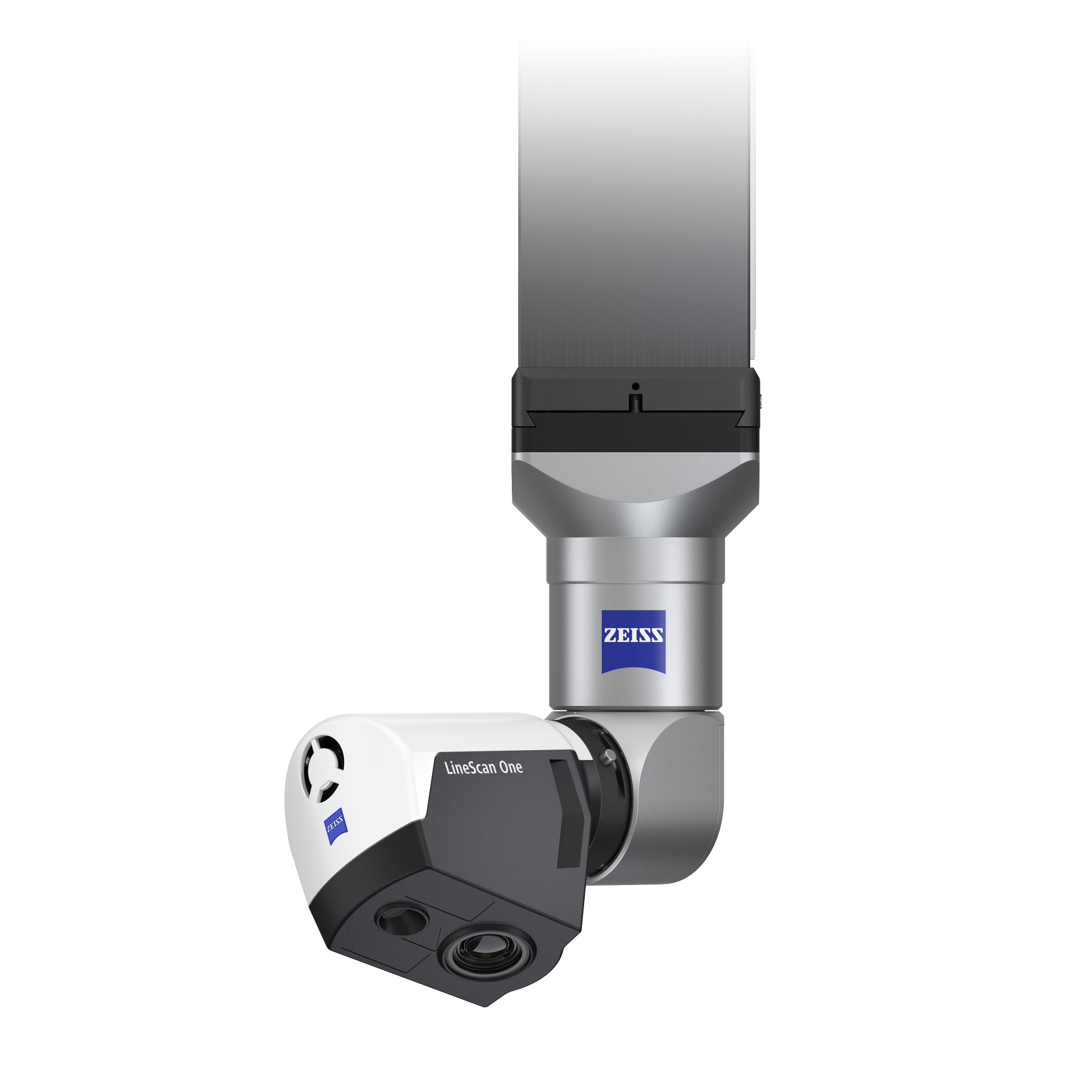

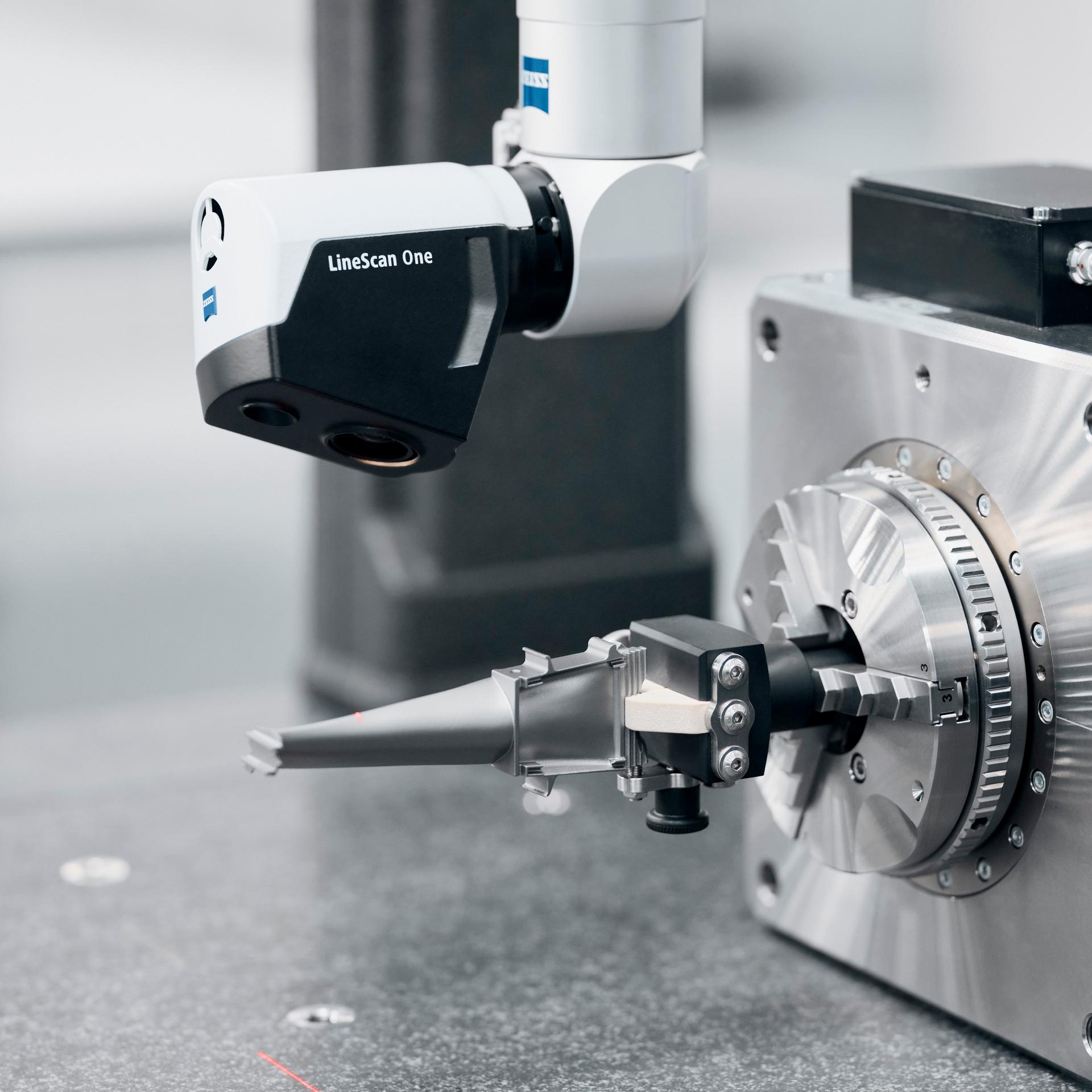

ZEISS LineScan One

ZEISS LineScan One es la entrada en la tecnología de medición óptica para la medición completa y eficaz de superficies de forma libre. El sensor de triangulación láser captura un gran número de puntos para comparar con precisión la geometría nominal con la real.

Alta precisión (20 micras)
Muy rápido (232 960 puntos por segundo)
Potente integración directa de software en ZEISS CALYPSO para una única interfaz fácil de usar

Contenido de terceros bloqueado

El reproductor de vídeo se ha bloqueado de acuerdo con sus ajustes de cookies. Para cambiar los ajustes y reproducir el vídeo, haga clic en el botón de abajo y acepte el uso de tecnologías de rastreo «funcionales».

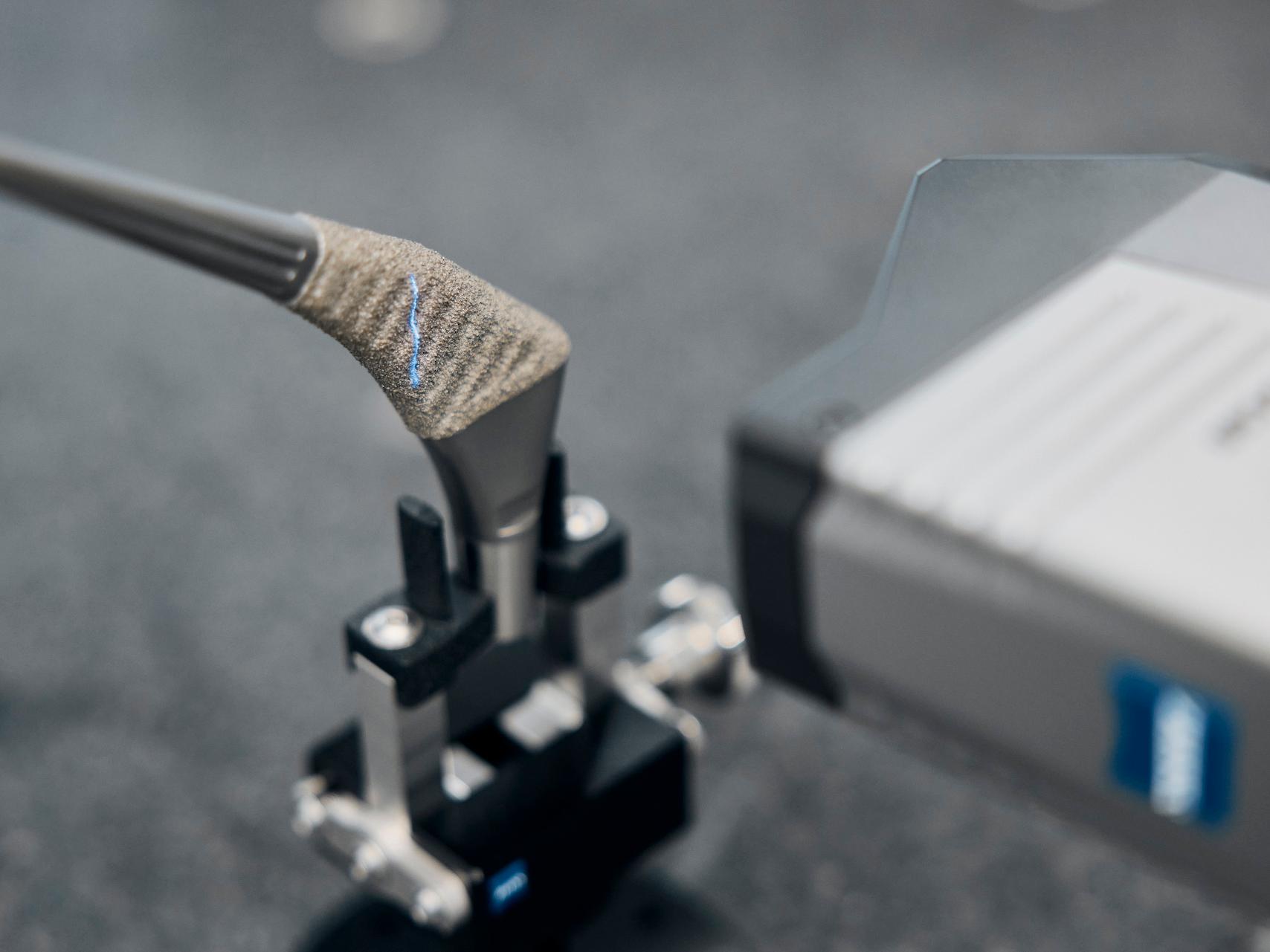

Ejemplos de aplicación

Los puntos fuertes de ZEISS LineScan son especialmente evidentes en las áreas de carrocería, fabricación de moldes/herramientas, fabricación de modelos, diseño y para superficies sensibles al tacto o finamente estructuradas.

Automoción

Inspección CAD de carrocerías
Medidas de separación y alineación
Análisis del volumen corporal para motores eléctricos

Aeroespacial

Inspección de calidad de zonas de forma libre de piezas metálicas fundidas para motores a reacción
Medición de las palas del rotor y los elementos del ala

Conformado

Comparación CAD de piezas conformadas
Análisis de desgaste y reparación de herramientas de conformado
Ingeniería inversa de herramientas de conformado

Sistemas médicos

Inspección de planitud de placas fotográficas para radiografía digital
Inspección de herramientas de conformado para fresas dentales

Energía

Medición CAD e ingeniería inversa de palas para turbinas eólicas e hidráulicas

Construcción naval

Comparación CAD de bloques de cilindros de motores de barcos

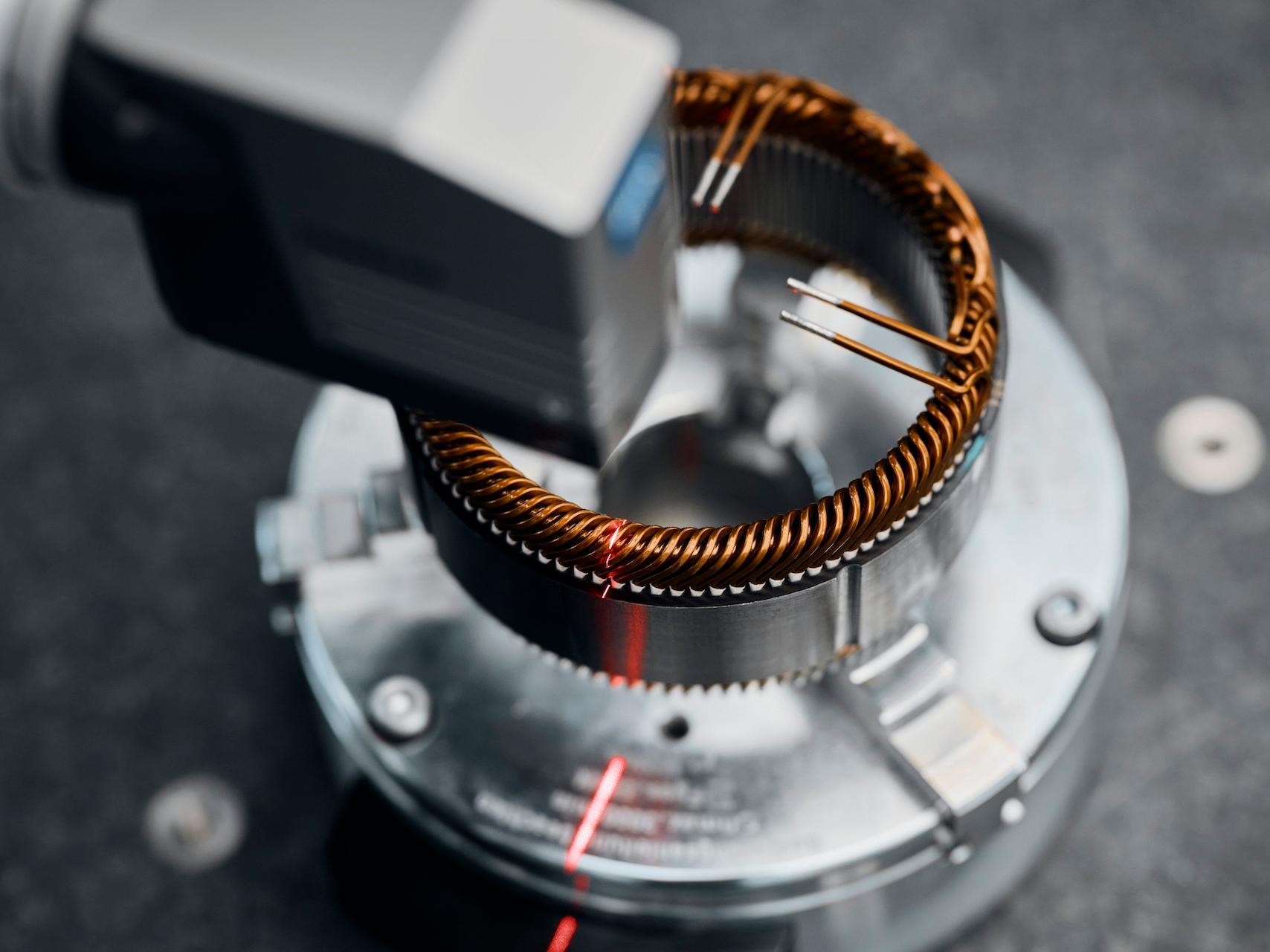

Análisis del volumen corporal para motores eléctricos

Las aplicaciones en electromovilidad son un ejemplo del uso del sensor óptico ZEISS LineScan. Las dimensiones externas del estator son un factor decisivo para su montaje en el motor eléctrico la carcasa del motor eléctrico. Es necesario medir la posición de la brida de conexión y del eje en relación con la posición del engranaje.

Amplia selección con diferentes rangos de medición

Adecuado para las aplicaciones más diversas

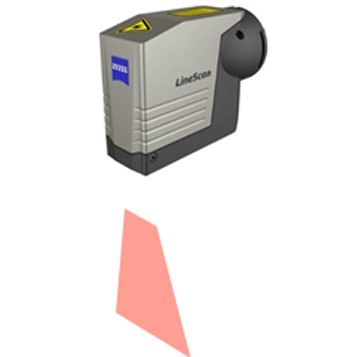

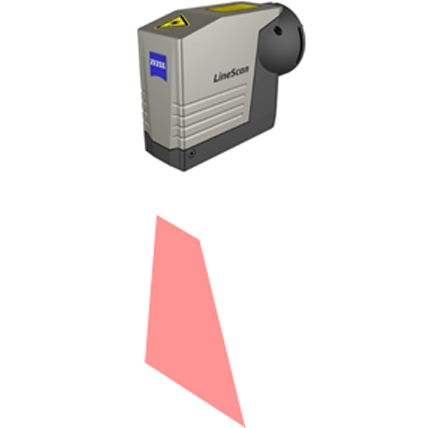

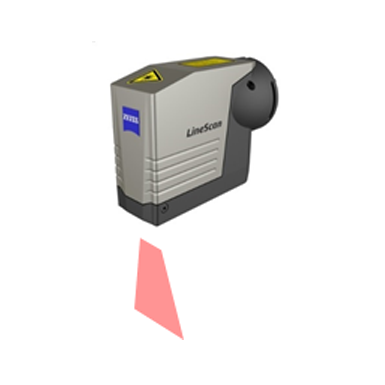

	LineScan One	LineScan 2-25	LineScan 2-25	LineScan 2-50	LineScan 2-100
*MPE P (D.95%:Tr:Opt):**	20 μm	2,9 μm - PRISMO; 3,3 μm - CONTURA/ACCURA	12 μm	20 μm	50 μm
*RMS:**	5 μm	0.9 μm	4 μm	5 μm	12 μm
Ámbito de aplicación:	Adecuado para una amplia gama de aplicaciones	Componentes pequeños de gran precisión; tolerancias pequeñas	Componentes de tamaño medio con gran precisión; tolerancias medias	Escáner universal, para una amplia gama de aplicaciones	Rango de medición muy amplio con menor precisión; grandes tolerancias
Puntos de exploración:	Hasta 232 960	700 000	700 000	256 000	700 000
Corrección automática de la iluminación:	sí	no	no	no	no
Productos compatibles:	ZEISS SPECTRUM, ZEISS CONTURA	ZEISS CONTURA, ZEISS ACCURA, ZEISS PRISMO, ZEISS MMZ	ZEISS CONTURA, ZEISS ACCURA, ZEISS PRISMO, ZEISS MMZ	ZEISS CONTURA, ZEISS ACCURA, ZEISS PRISMO, ZEISS MMZ	ZEISS CONTURA, ZEISS ACCURA, ZEISS PRISMO, ZEISS MMZ
