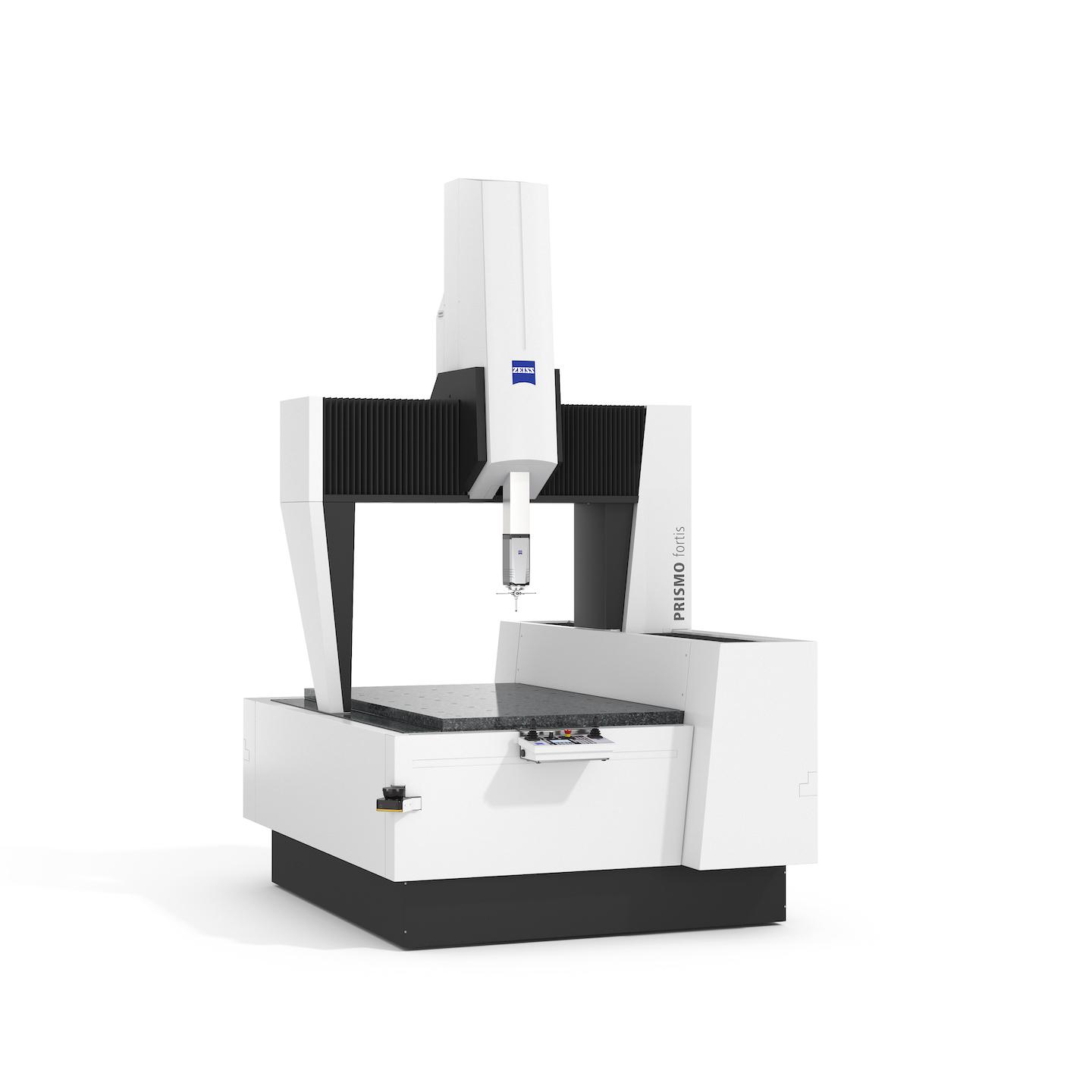

ZEISS PRISMO fortis

Precisión en entornos de producción

Gracias a los materiales optimizados y a las correcciones de nuevo desarrollo, ZEISS PRISMO fortis garantiza la máxima precisión a temperaturas de hasta 40 °C. Por tanto, la máquina de medición de coordenadas también puede utilizarse directamente en entornos de producción. Utilizando la ZEISS VAST Rotary Table (ZVR) opcional, los tiempos de medición para determinadas aplicaciones pueden reducirse significativamente gracias a los movimientos más rápidos de la mesa giratoria.

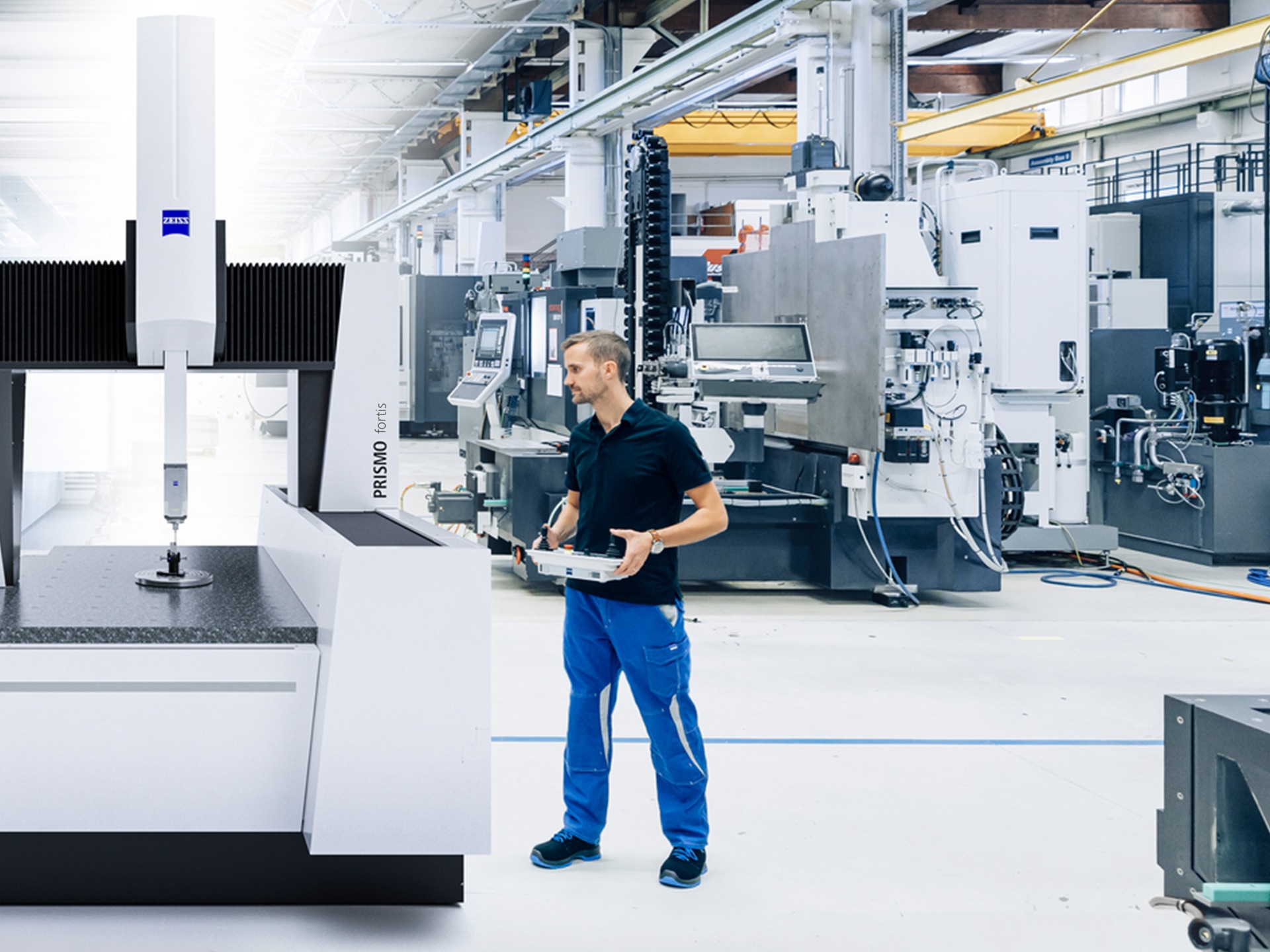

  • Uso en entornos de producción a temperaturas de hasta 40°C
  • Definición del eje de la mesa giratoria por ZEISS VAST Rotary Table Axis (ZVRA)
  • ZEISS CMM Acceleration Mode for Aerospace Applications como opción
ZEISS PRISMO fortis
Contacto
Alto grado de precisión en entornos de producción

Alto grado de precisión en entornos de producción

Gradiente máximo de temperatura para mediciones hasta 40°C

Gracias al constante perfeccionamiento de los componentes individuales, ZEISS PRISMO fortis es apta para su uso en entornos de producción. Las correcciones de nuevo desarrollo, que incluyen sensores de temperatura adicionales en la placa de granito, el sistema neumático de amortiguación de vibraciones y las escalas flotantes ZERODUR® con una resolución de 80 nm, garantizan la estabilidad de la temperatura hasta 40 °C. Por lo tanto, el dispositivo de medición es adecuado para su uso en entornos de producción con gradientes de temperatura de hasta 5 K/d, 2 K/h y 1 K/m, pero también puede utilizarse en un laboratorio de calidad si es necesario.

Definición del eje de la mesa giratoria por ZEISS VAST Rotary Table Axis (ZVRA)

Definición del eje de la mesa giratoria por ZEISS VAST Rotary Table Axis (ZVRA)

Para mayor precisión, seguridad y productividad

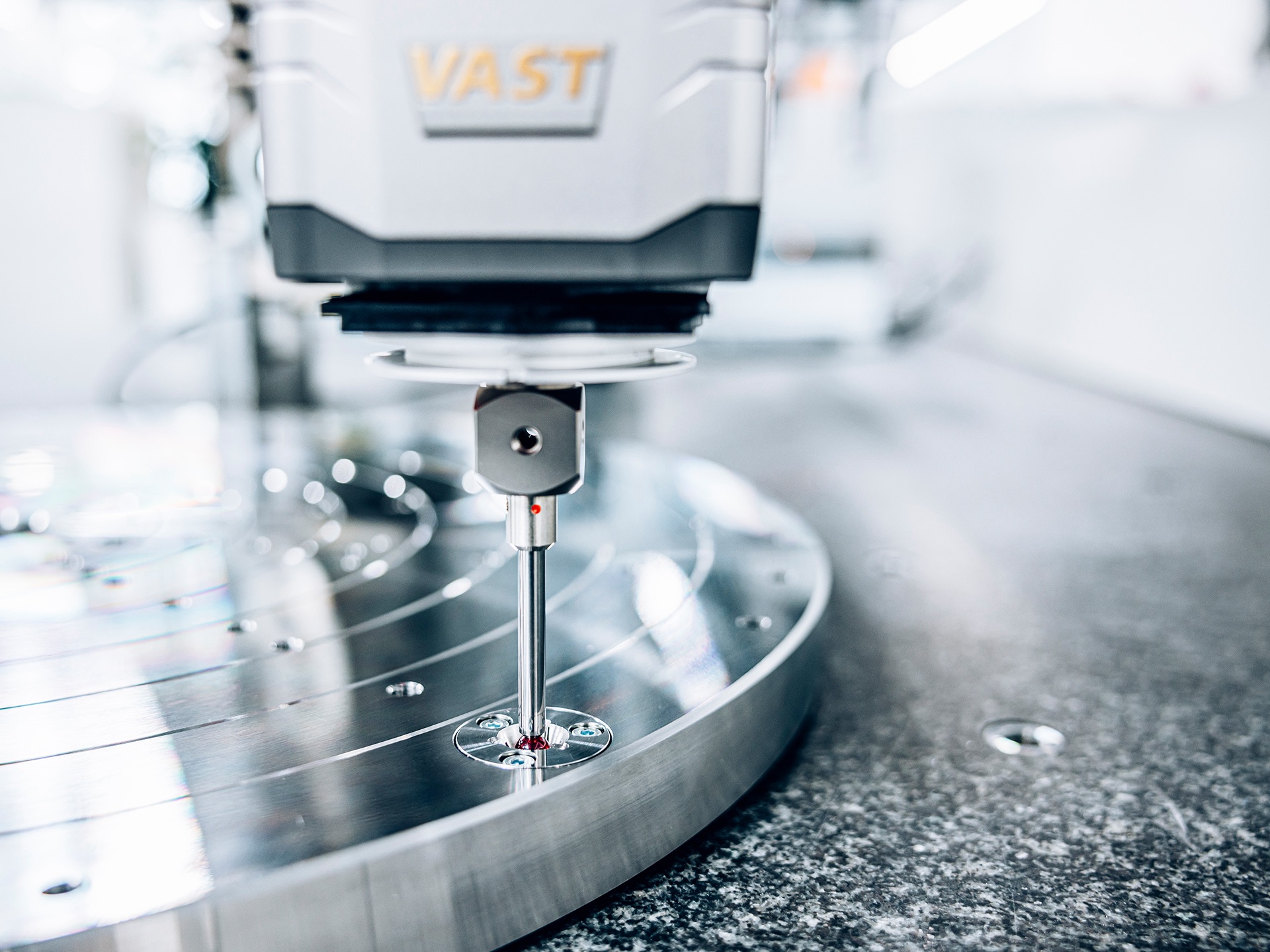

ZEISS VAST Rotary Table Axis (ZVRA) define el eje de la mesa giratoria y sienta así las bases para realizar mediciones precisas y fiables. Si antes se necesitaban seis mediciones de puntos discretos para definir los ejes, lo que llevaba hasta 60 segundos, ahora ZVRA realiza un único movimiento continuo con una reducción del 75% en el tiempo de preparación. El nuevo método se diferencia en que el palpador se mueve sobre una vía a una altura constante. Esto significa que todo el proceso consiste en un único movimiento uniforme, sin recorridos innecesarios. ZVRA ofrece un ahorro de tiempo del 75 % y favorece así una definición más frecuente del eje de la mesa giratoria. Esto garantiza una mayor precisión, seguridad y productividad.

Comienza una nueva era con ZEISS PRISMO fortis

Más que un simple retoque: Los productos de la familia ZEISS PRISMO se han rediseñado por completo. Con numerosas mejoras, la seguridad, la eficiencia económica y medioambiental, la flexibilidad, la ergonomía y, por último, pero no por ello menos importante, la productividad han alcanzado un nivel completamente nuevo. Ajustando los parámetros de escaneado y duplicando la velocidad de escaneado (de 150 mm/s a 300 mm/s), se aumentó la productividad. Al mismo tiempo, el nivel de ruido se redujo en un 34%. Desde un controlador que ahorra energía y un panel de control con un nuevo diseño hasta mecanismos de seguridad automatizados y compatibilidad mejorada con sondas: los productos de la familia ZEISS PRISMO son más potentes que nunca.
Comienza una nueva era con ZEISS PRISMO fortis

  • La productividad aumenta ajustando los parámetros de escaneado con la duplicación general de la velocidad de escaneado (de 150 mm/s a 300 mm/s). Los nuevos escáneres láser de seguridad también permiten realizar mediciones mucho más rápidas que antes, manteniendo al mismo tiempo un alto nivel de seguridad, ya que los escáneres reducen automáticamente la velocidad cuando detectan personas u objetos en la zona de seguridad. La opción ZEISS VAST Rotary Table Axis (ZVRA) también garantiza una mayor productividad. Esta función permite definir los ejes de una mesa giratoria en sólo 16 segundos, lo que supone un ahorro de tiempo del 75% en comparación con los métodos estándar.

  • Todas las CMM de la familia ZEISS PRISMO están certificadas por el Seguro Social Alemán de Accidentes (DGUV), reconocido internacionalmente. Para aumentar aún más la seguridad, se han introducido innovaciones adicionales, como los paneles laterales ajustables. Al reducir la distancia entre las piezas móviles a menos de 4 mm, se reduce el riesgo de aplastamiento. Los escáneres láser de seguridad también detectan el entorno de la máquina de medición de coordenadas y reducen automáticamente la velocidad en cuanto detectan personas u objetos en la zona definida.

  • Con el ZEISS PowerSaver integrado, la CMM se desconecta automáticamente de la fuente de alimentación cuando no está en uso. Los usuarios pueden configurar individualmente la activación de la función y definir tiempos de inactividad específicos, lo que reduce el consumo de energía. El nuevo controlador ZEISS C99m garantiza un mayor ahorro. Tiene un diseño más delgado y reduce el consumo de energía en un 64 % en comparación con el modelo anterior (en una prueba interna de comparación entre el controlador antiguo y el nuevo). Además, ZEISS AirSaver garantiza la desconexión del aire comprimido una vez transcurrido un tiempo preestablecido.

  • El control a través de la consola de control garantiza un monitoreo y operatividad sencillas. Cuando no se utiliza, puede guardarse cómodamente en el nuevo soporte de la consola de mandos. La mayoría de los interruptores también se transfirieron directamente del controlador a la consola de control. Además, una nueva cubierta en la parte delantera garantiza una distancia reducida entre el operario y el volumen de medición, lo que facilita la labor del operario al cargar componentes pesados.

  • La tecnología ZEISS mass permite una amplia variedad de sensores con ZEISS PRISMO. Gracias al nuevo controlador ZEISS C99m, la CMM ahora también es compatible con dos sensores adicionales: ZEISS ROTOS (sensor de rugosidad) y ZEISS LineScan (sensor óptico), para una flexibilidad operativa aún mayor.

Más sostenibilidad en sus procesos de medición con ZEISS PRISMO

En el centro del uso de cada máquina está el consumo de energía, que desempeña un papel clave en la fase de utilización activa y tiene un impacto significativo en el equilibrio medioambiental. Gracias a sus funciones de ahorro de energía y a un sistema de control de nuevo desarrollo y energéticamente eficiente, ZEISS PRISMO es un ejemplo de consumo eficiente de recursos en el campo de la tecnología de medición industrial. La familia ZEISS PRISMO es sinónimo de durabilidad y establece nuevos estándares en términos de precisión, velocidad y sostenibilidad.

La nueva familia ZEISS PRISMO está equipada con la nueva unidad de control C99m, que reduce el consumo de energía en un 64% en comparación con los modelos anteriores.
Más sostenibilidad en sus procesos de medición con ZEISS PRISMO
Con la función ZEISS PowerSaver, la máquina se desconecta de la red eléctrica cuando no está en uso y el consumo de energía se reduce a cero durante los periodos de inactividad. Los usuarios pueden definir la activación del ZEISS PowerSaver en momentos específicos.
Más sostenibilidad en sus procesos de medición con ZEISS PRISMO
ZEISS AirSaver garantiza un mayor ahorro y desconecta automáticamente el aire comprimido después de un tiempo preestablecido.
Más sostenibilidad en sus procesos de medición con ZEISS PRISMO

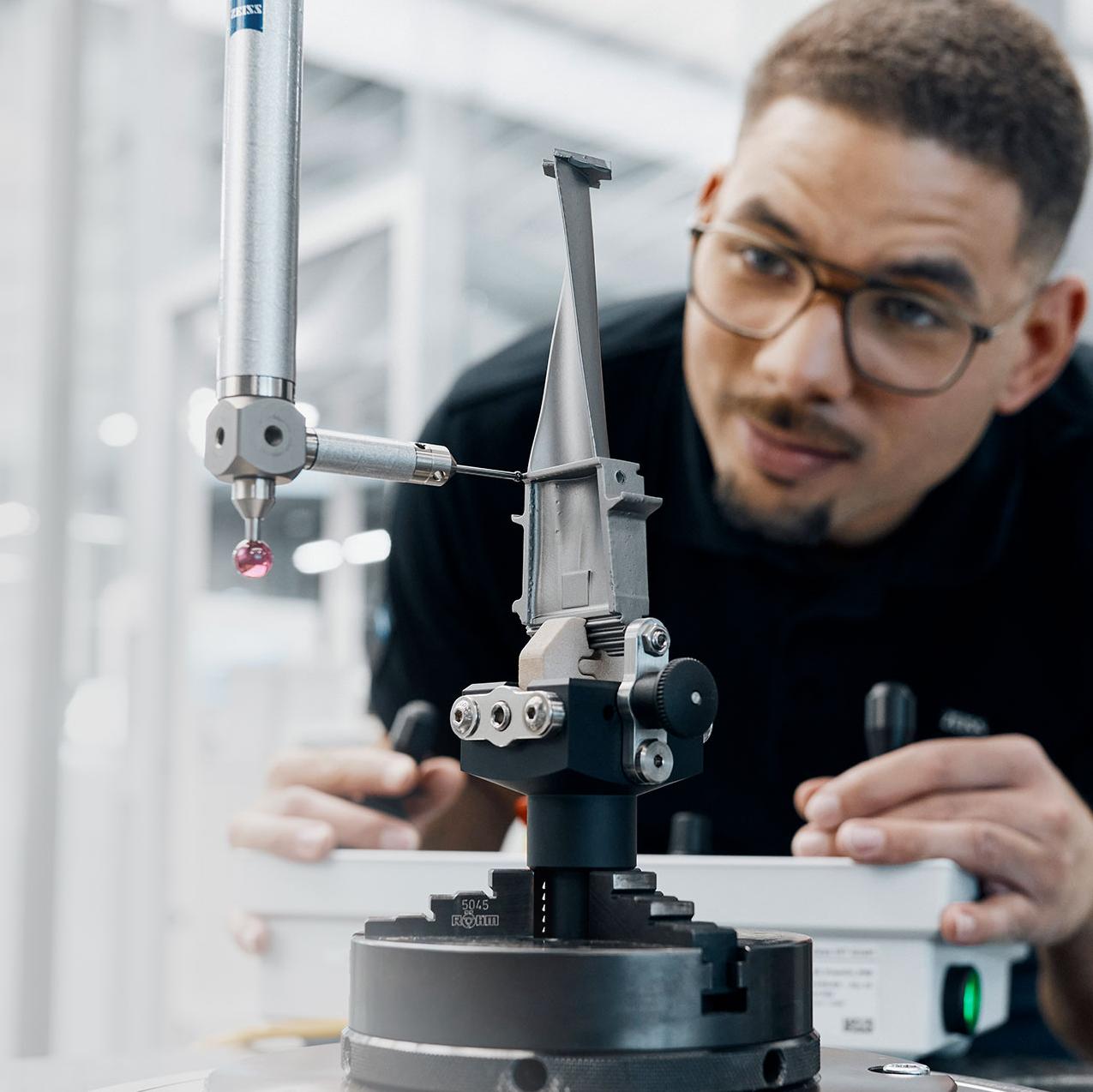

ZEISS CMM Acceleration Mode for Aerospace Applications

La inspección de calidad esencial de los componentes de los motores, como los álabes de turbina y los blísteres, está sujeta a estrictos requisitos de garantía de calidad. Supone el 20 % de los costes totales de producción y el 25 % del tiempo total de producción, por lo que es extremadamente costoso y requiere mucho tiempo. Acelerar el proceso de medición sin comprometer la precisión de las mediciones supone un importante ahorro potencial para toda la industria. La solución se llama ZEISS CMM Acceleration Mode for Aerospace Applications.
ZEISS CMM Acceleration Mode for Aerospace Applications​

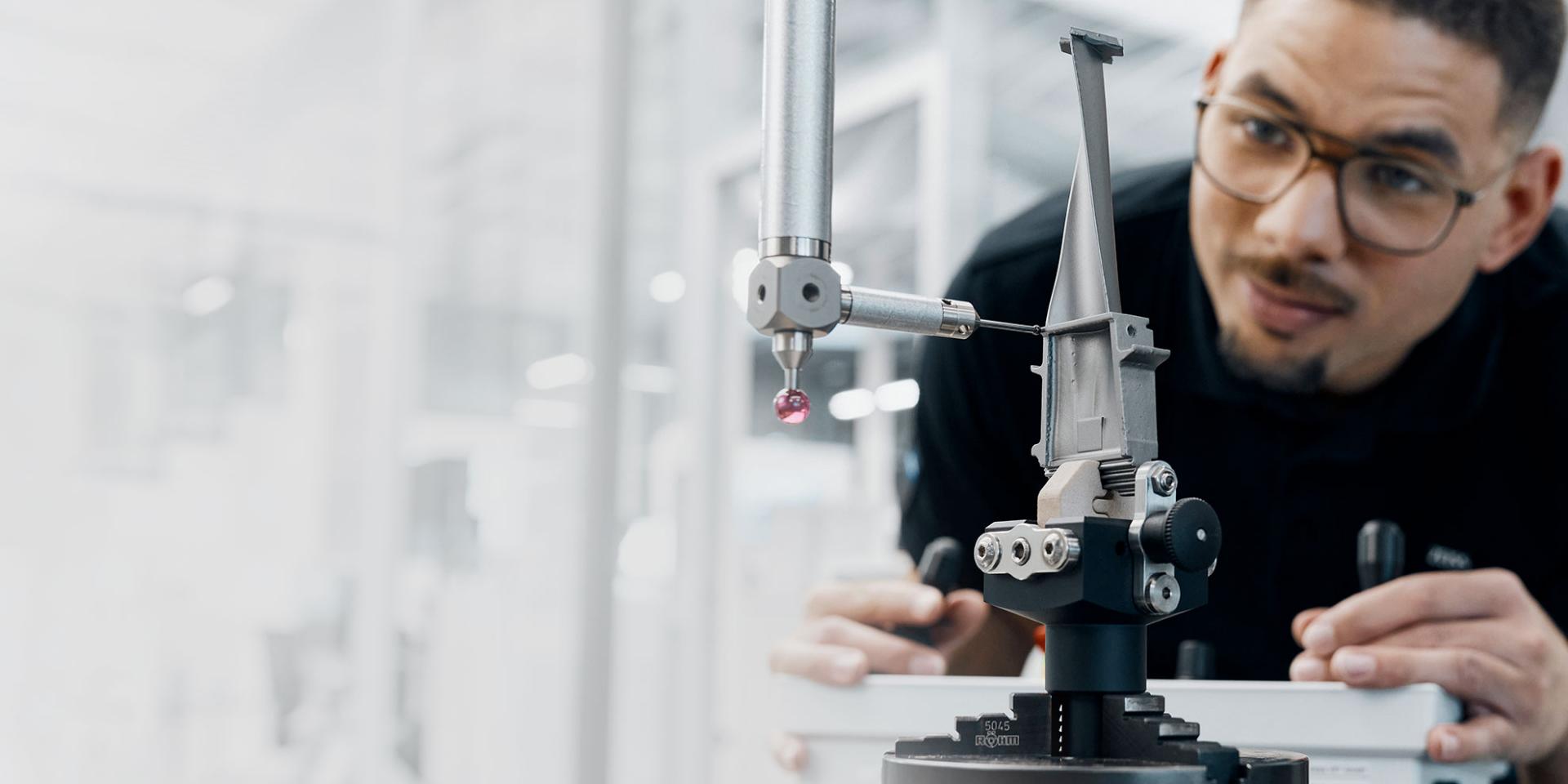

ZEISS CMM Acceleration Mode for Aerospace Applications

Soluciones específicas para la industria aeroespacial

Siempre al grano

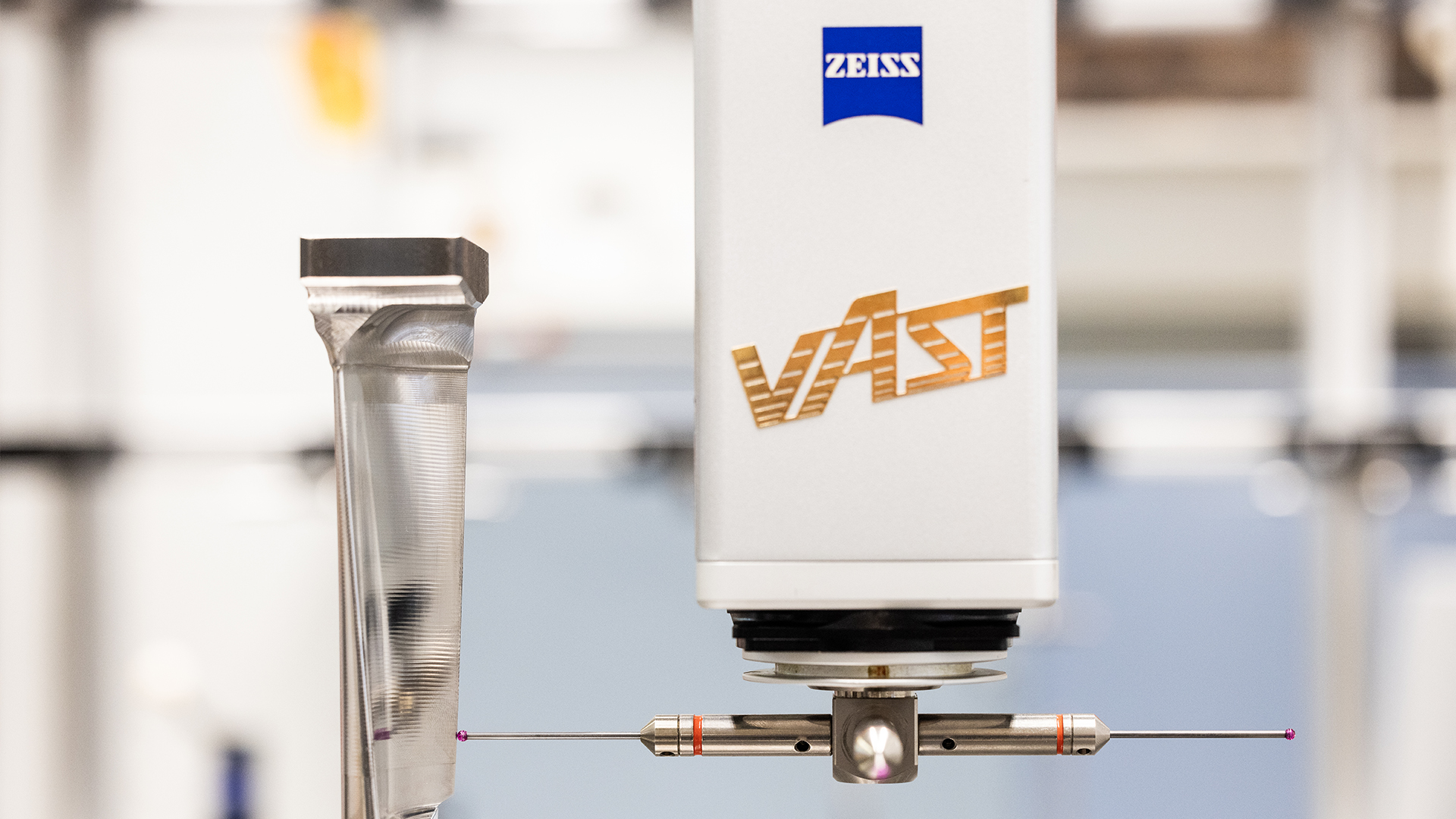

ZEISS CMM Acceleration Mode for Aerospace Applications, disponible para ZEISS PRISMO 7/12/7 y 12/18/10 fortis, ofrece un paquete especial de soporte para aplicaciones, además de las dos opciones ZEISS VAST Rotary Table Axis (ZVRA) y ZEISS VAST Rotary Table (ZVR). ZVRA garantiza una precisión aún mayor gracias a la rápida definición del eje de la mesa giratoria. ZVR acelera el movimiento de la mesa giratoria y, por tanto, el proceso de medición.

Información adicional

La velocidad y la precisión solían estar algo reñidas hasta que instalamos la nueva generación de ZEISS PRISMO fortis.

Roland Ziltener Jefe de Gestión de Calidad Starrag Group

Caso de éxito

ZEISS PRISMO CMM

Aerospace: Mission accomplished​

Explore aerospace metrology in the Starrag measuring lab.
Más información

  • Contenido de terceros bloqueado

    El reproductor de vídeo se ha bloqueado de acuerdo con sus ajustes de cookies. Para cambiar los ajustes y reproducir el vídeo, haga clic en el botón de abajo y acepte el uso de tecnologías de rastreo «funcionales».

Datos técnicos

Precisión de

0.7 + L/400 µm (a 22°C)
Hasta 2.7 + L/80 µm (a 40°C)

Rango de temperatura

15-40°C con TVA (precisión variable de la temperatura)

Tecnología ZEISS mass

✔

Conforme al DGUV

✔

Posibilidad de adaptar modelos más antiguos

✔

ZEISS PowerSaver

✔

Compatibilidad con ZVRA y ZVR

ZVRA (disponible opcionalmente)
ZVR (sólo fortis 7/12/7 y fortis 12/18/10)

Báscula vitrocerámica

ZERODUR®: Resolución 80 nm

Tamaños

Del 7/12/7 al 12/18/10*

*El tamaño 12/18/10 está disponible con y sin mesa de granito en forma de U

Diferentes tamaños para una amplia gama de aplicaciones
Diferentes tamaños para una amplia gama de aplicaciones

ZEISS PRISMO fortis

Diferentes tamaños para una amplia gama de aplicaciones

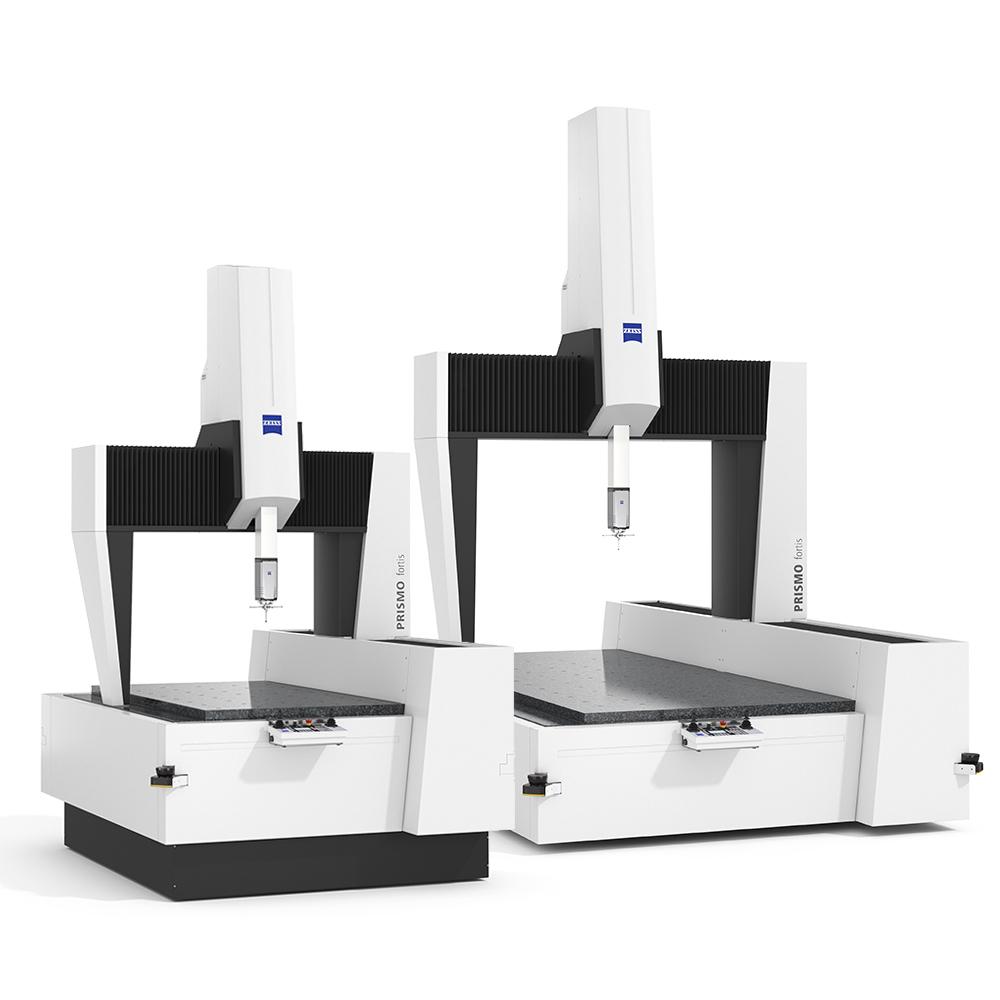

ZEISS PRISMO fortis está disponible en varios tamaños. Desde la versión más pequeña con un campo de medición de 700 x 1200 x 700 mm hasta el diseño más grande de esta máquina de medición de coordenadas con un campo de medición de 1200 x 1800 x 1000 mm. La configuración 12/18/10 está disponible con o sin la mesa de granito en forma de U.
