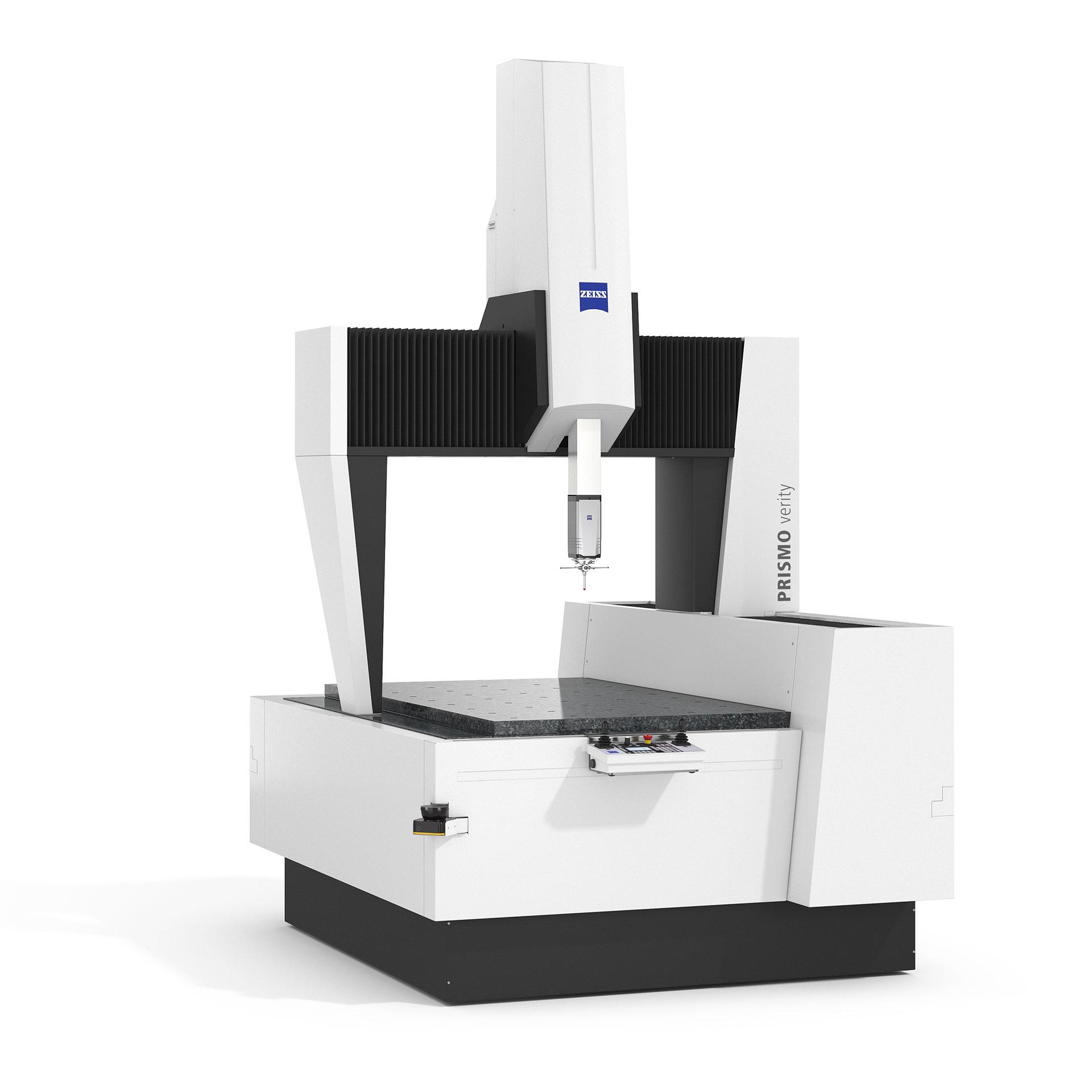

ZEISS PRISMO verity

El nuevo estándar

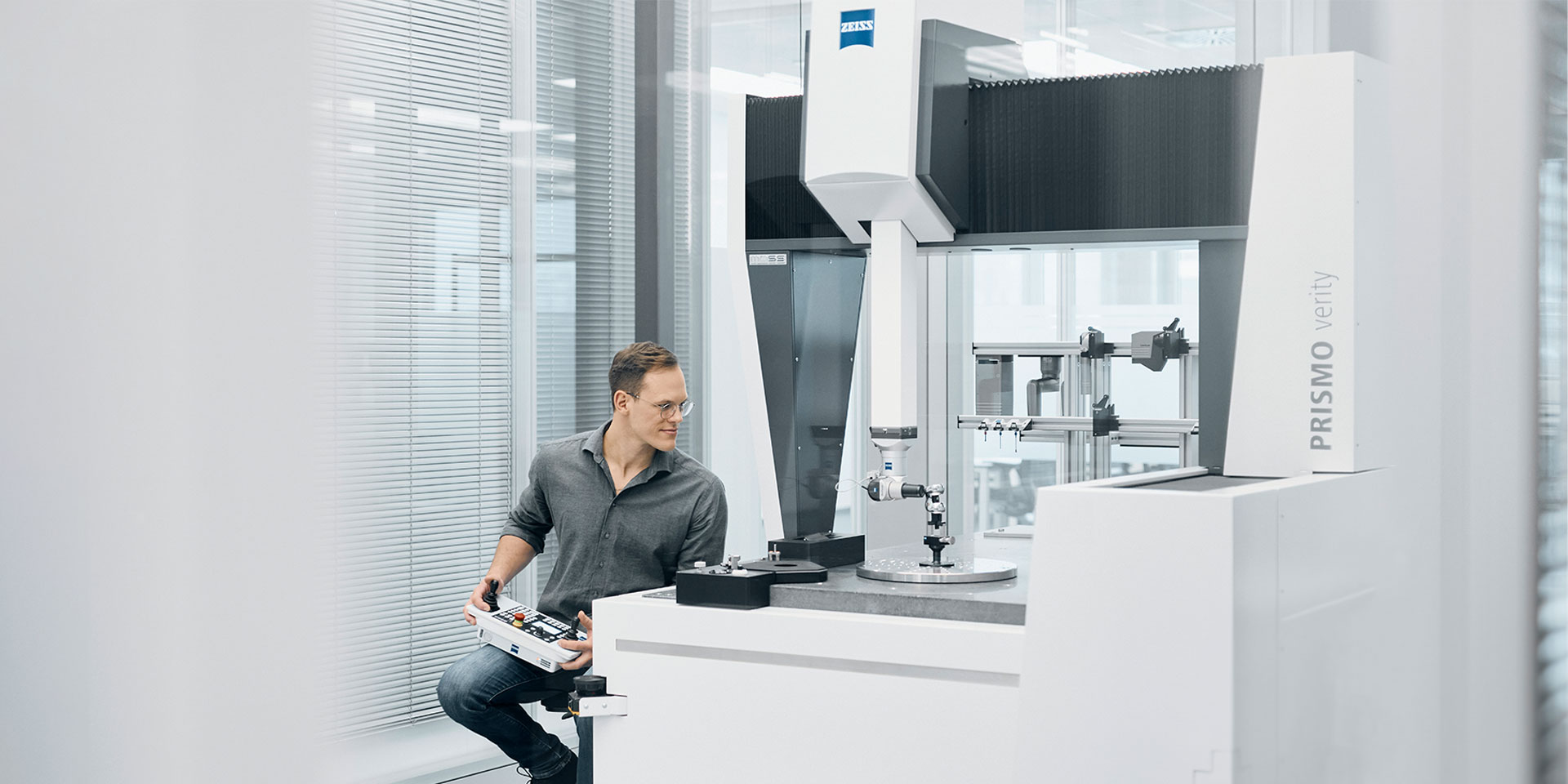

ZEISS PRISMO verity proporciona resultados con un error de medición en longitud de tan sólo 0.7 + L/400 µm y es la CMM líder de su clase gracias a los valores de medición de forma mejorados. La máquina de medición de coordenadas se puede utilizar para una amplia gama de aplicaciones en las que se requiere un alto grado de precisión y es apta para salas de medición de clase 3 según VDI/VDE 2627.

Precisión excepcional gracias a valores mejorados
Apto para salas de medición de clase 3
Básculas ZERODUR^® de alta resolución
Disponible con RT-AB select para una medición más precisa de componentes con simetría de rotación

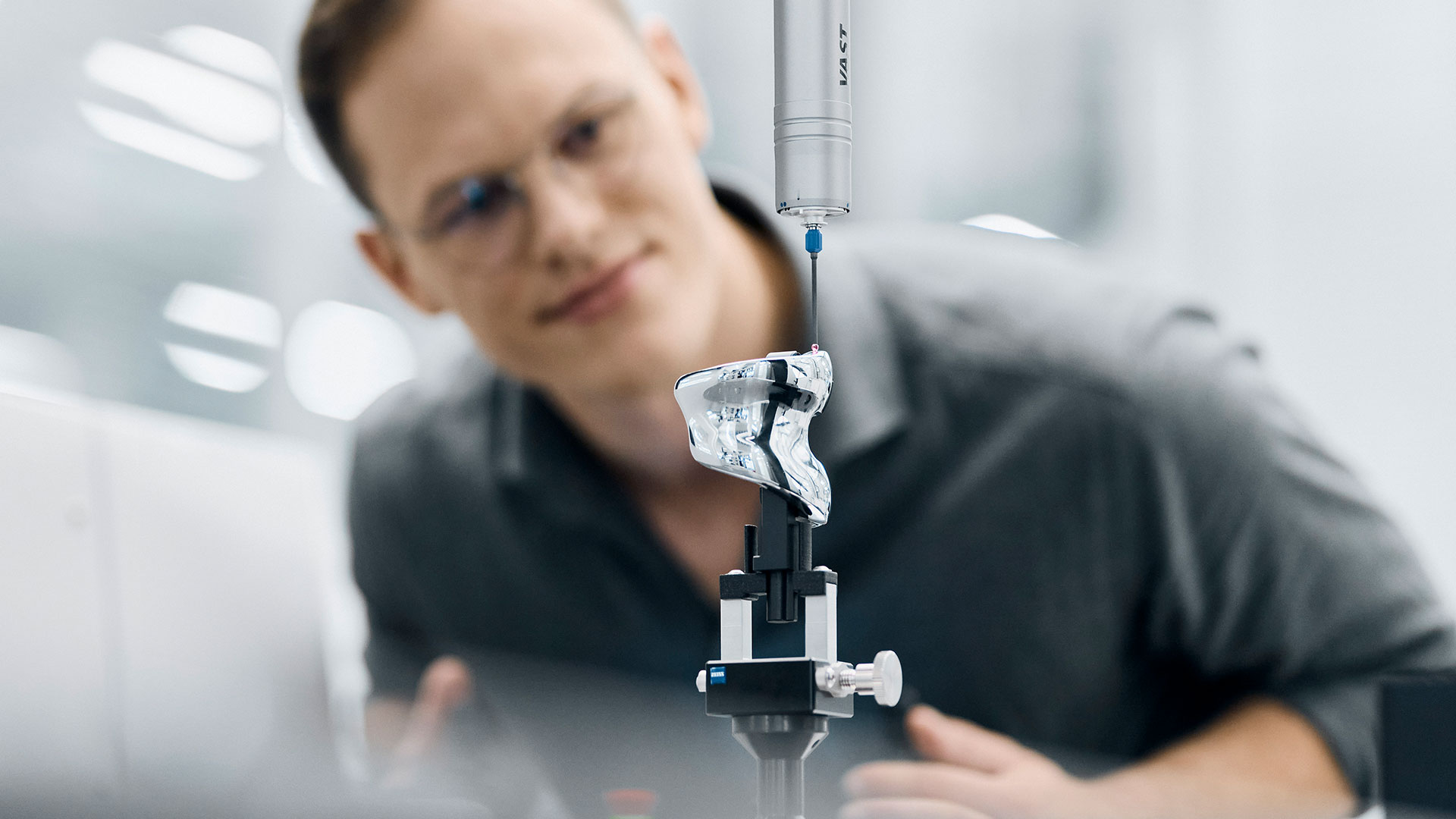

Precisión excepcional gracias a valores mejorados

ZEISS PRISMO verity impresiona con valores de medición de forma mejorados (también gracias a la opción de selección ZEISS RT-AB para componentes rotacionalmente simétricos) y alcanza una precisión de medición de 0.7 + L/400 µm. Gracias a la tecnología ZEISS VAST navigator, una velocidad máxima de medición se ajusta automáticamente para obtener mediciones precisas en poco tiempo.

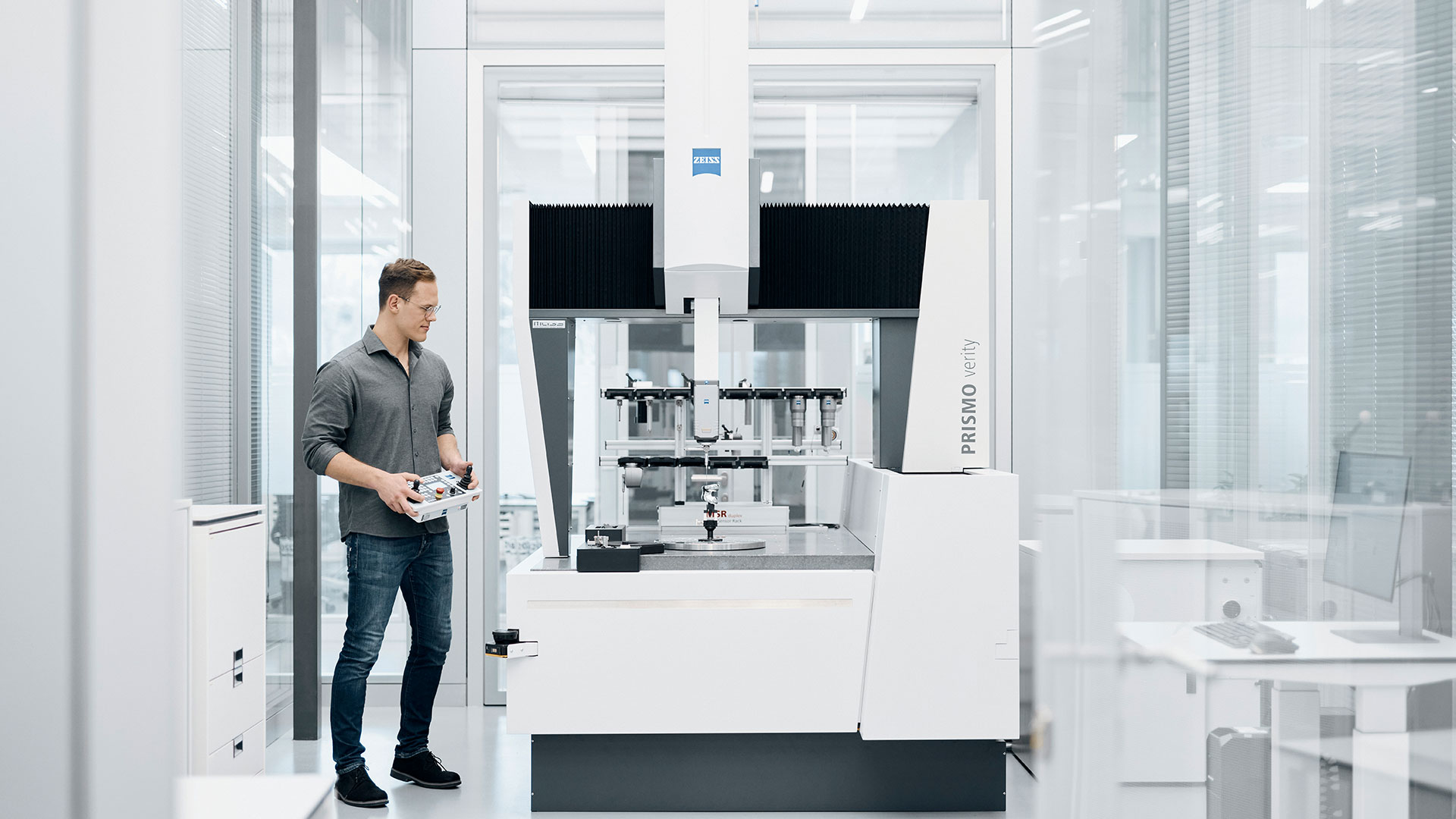

Apto para salas de medición de clase 3

Mediante la adaptación del tipo de CMM, ZEISS PRISMO verity cumple los requisitos para salas de medición de clase 3 según la norma VDI/VDE 2627. Por lo tanto, todas las mediciones necesarias se pueden realizar en una cámara climatizada a 19 - 22 °C.

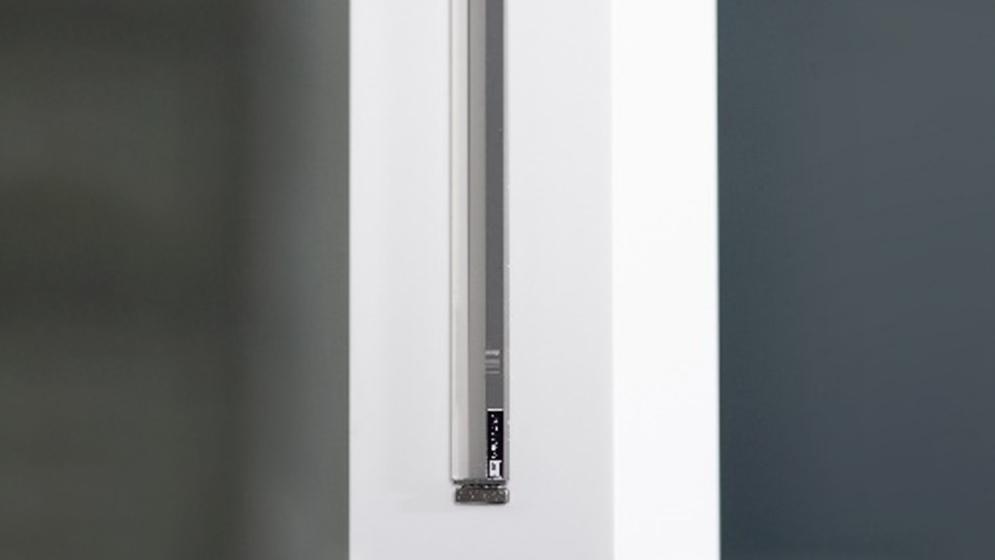

Básculas ZERODUR^® de alta resolución

Las básculas flotantes con una resolución de 80 nm reducen considerablemente la influencia de los cambios inducidos térmicamente en la unidad básica. El material ZERODUR^® utilizado tiene un coeficiente de expansión térmica (CTE) casi nulo, por lo que descarta la influencia de la torsión y las fluctuaciones de temperatura. Por lo tanto, ya no es necesario utilizar sensores de temperatura y no se precisan correcciones adicionales.

Comienza una nueva era con ZEISS PRISMO verity

Más que un cambio superficial: Los productos de la familia ZEISS PRISMO se han rediseñado por completo. Con numerosas mejoras, la seguridad, la eficiencia económica y medioambiental, la flexibilidad, la ergonomía y, por último, pero no por ello menos importante, la productividad, han alcanzado un nivel completamente nuevo. Ajustando los parámetros de escaneado y duplicando la velocidad de escaneado (de 150 mm/s a 300 mm/s), se aumentó la productividad. Al mismo tiempo, el nivel de ruido se redujo en un 34 %. Desde un controlador que ahorra energía y un panel de control con un nuevo diseño hasta mecanismos de seguridad automatizados y compatibilidad mejorada con sensores: los productos de la familia ZEISS PRISMO son hoy más potentes que nunca.

La productividad aumenta ajustando los parámetros de escaneado con la duplicación general de la velocidad de escaneado (de 150 mm/s a 300 mm/s). Los nuevos escáneres láser de seguridad también permiten realizar mediciones mucho más rápidas que antes, manteniendo al mismo tiempo un alto nivel de seguridad, ya que los escáneres reducen automáticamente la velocidad cuando detectan personas u objetos en la zona de seguridad. La opción ZEISS VAST Rotary Table Axis (ZVRA) también garantiza una mayor productividad. Esta función permite definir los ejes de una mesa giratoria en sólo 16 segundos, lo que supone un ahorro de tiempo del 80 % en comparación con los métodos estándar.
Todas las CMM de la familia ZEISS PRISMO están certificadas por el Seguro Social contra Accidentes de Alemania (DGUV), reconocido internacionalmente. Para aumentar aún más la seguridad, se han introducido innovaciones adicionales, como los paneles laterales ajustables. Al reducir la distancia entre las piezas móviles a menos de 4 mm, se reduce el riesgo de aplastamiento. Los escáneres láser de seguridad también detectan el entorno de la máquina de medición de coordenadas y reducen automáticamente la velocidad en cuanto se detectan personas u objetos en la zona definida.
Con el ZEISS PowerSaver integrado, la CMM se desconecta automáticamente de la fuente de alimentación cuando no está en uso. Los usuarios pueden configurar de forma independiente la activación de la función y definir tiempos de inactividad específicos, lo que reduce el consumo de energía. El nuevo controlador ZEISS C99m garantiza un mayor ahorro. Tiene un diseño más delgado y reduce el consumo de energía en un 64 % en comparación con el modelo anterior (en una prueba interna de comparación entre el controlador antiguo y el nuevo). Además, ZEISS AirSaver garantiza la desconexión del aire comprimido una vez transcurrido un tiempo preestablecido.
El control a través del panel de mandos facilita la supervisión y el manejo. Cuando no se utiliza, puede guardarse cómodamente en el nuevo soporte del panel de control. La mayoría de los interruptores también se transfirieron directamente del controlador al panel de control. Además, una nueva cubierta en la parte delantera garantiza una distancia reducida entre el operador y el volumen de medición, lo que facilita la labor del operador al cargar componentes pesados.
La tecnología ZEISS mass permite una amplia variedad de sensores con ZEISS PRISMO. Sin embargo, gracias al nuevo controlador ZEISS C99m, la CMM es ahora compatible con dos palpadores adicionales: ZEISS ROTOS (sensor de rugosidad) y ZEISS LineScan (sensor óptico), para una flexibilidad operativa aún mayor.

Más sostenibilidad en sus procesos de medición con ZEISS PRISMO

En el centro del uso de cada máquina está el consumo de energía, que desempeña un papel clave en la fase de utilización activa y tiene un impacto significativo en el equilibrio medioambiental. Gracias a sus funciones de ahorro de energía y a un sistema de control de nuevo desarrollo y energéticamente eficiente, ZEISS PRISMO es un ejemplo de consumo eficiente de recursos en el campo de la tecnología de medición industrial. La familia ZEISS PRISMO es sinónimo de durabilidad y establece nuevos estándares en términos de precisión, velocidad y sostenibilidad.

La nueva familia ZEISS PRISMO está equipada con la nueva unidad de control C99m, que reduce el consumo de energía en un 64% en comparación con los modelos anteriores.

Más sostenibilidad en sus procesos de medición con ZEISS PRISMO

Con la función ZEISS PowerSaver, la máquina se desconecta de la red eléctrica cuando no está en uso y el consumo de energía se reduce a cero durante los periodos de inactividad. Los usuarios pueden definir la activación del ZEISS PowerSaver en momentos específicos.

ZEISS AirSaver garantiza un mayor ahorro y desconecta automáticamente el aire comprimido después de un tiempo preestablecido.

A comprehensive portfolio for certainty and productivity

Manufacturing technology from GROB is used by more than two thirds of all manufacturers of electric cars. The Bavarian family-owned company has earned this market leadership role mainly through its rigorous quality standards. That is why GROB has relied on the comprehensive portfolio from ZEISS for many years.

Más información

Datos técnicos

Precisión de	0.7 + L/400 µm
Rango de temperatura	19-22 °C
Tecnología ZEISS mass	✔
Conforme al DGUV	✔
Posibilidad de reequipar modelos más antiguos	✔
ZEISS PowerSaver	✔
Compatibilidad con ZVRA y ZVR	ZVRA (disponible opcionalmente)
Báscula vitrocerámica	ZERODUR®: Resolución de 80 nm

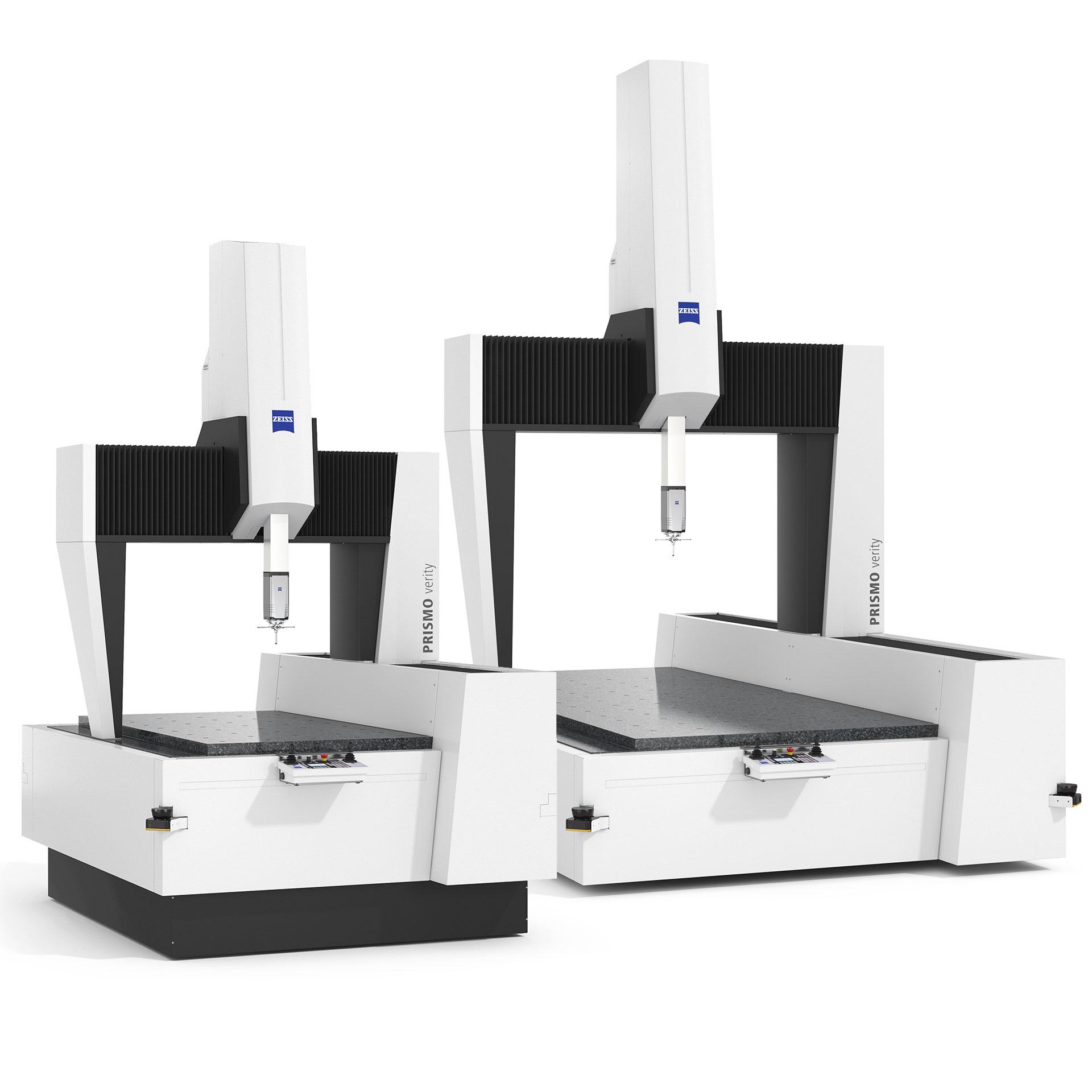

Tamaños	7/9/5 - 12/18/10
