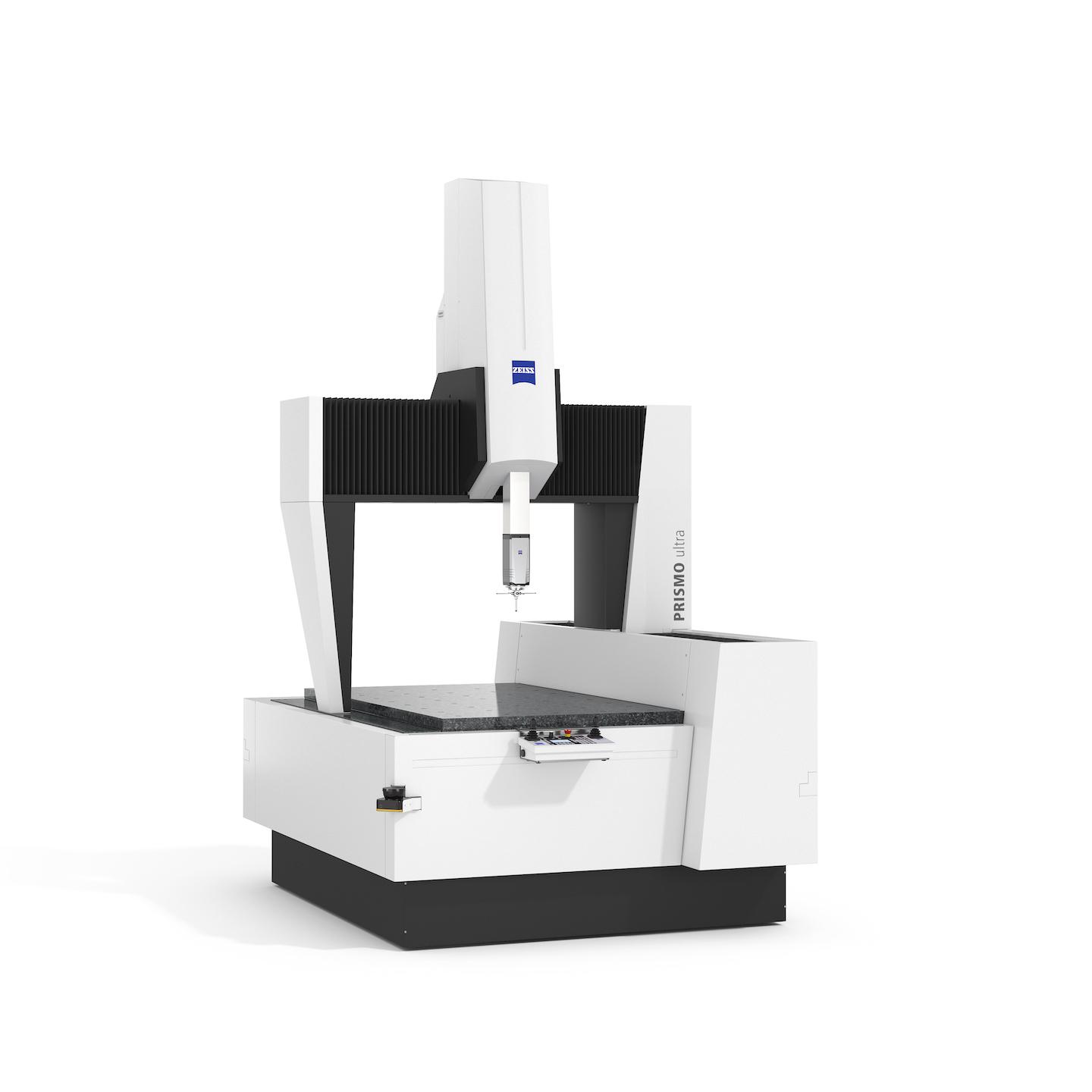

ZEISS PRISMO ultra

Máxima precisión

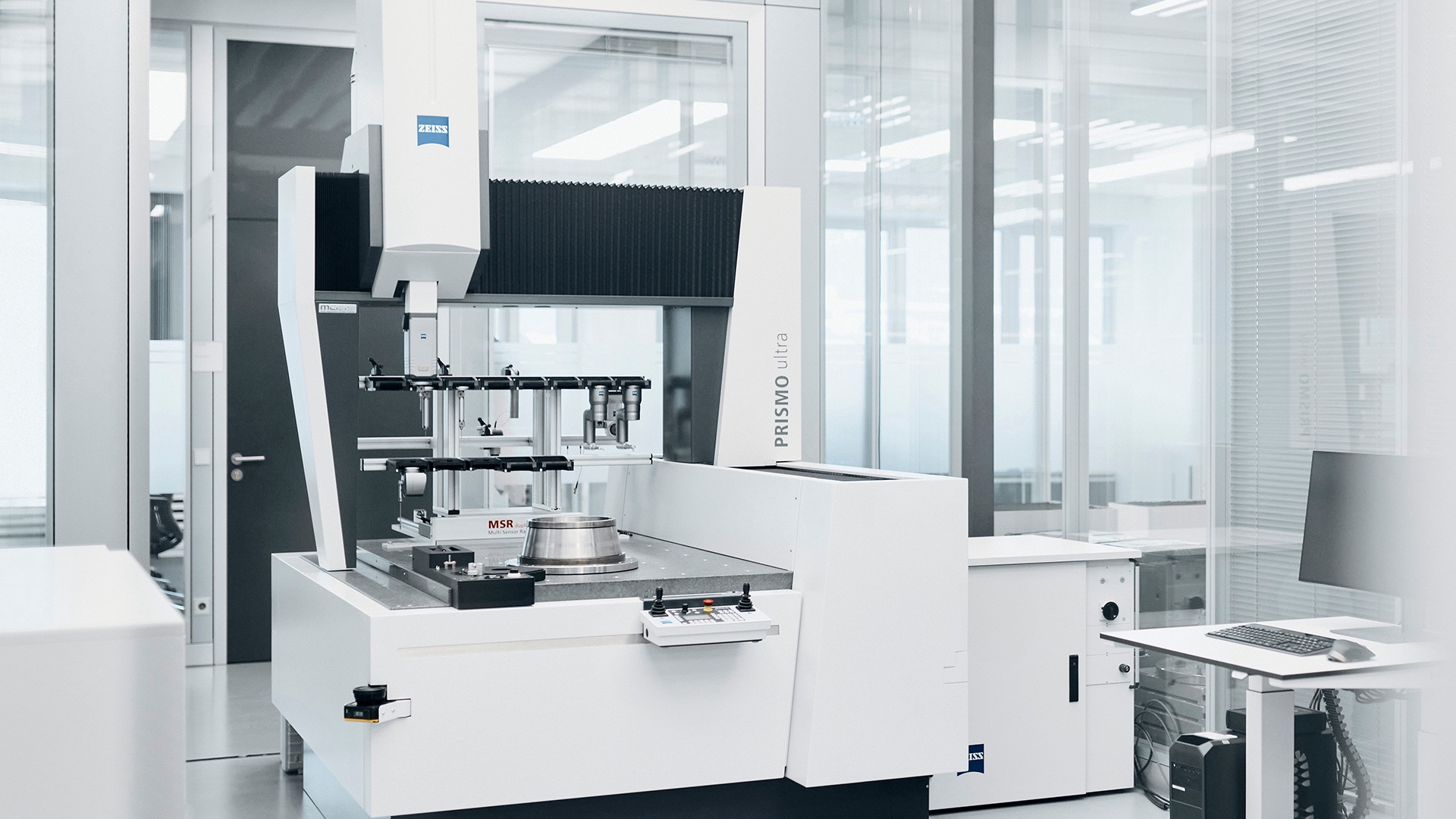

ZEISS PRISMO ultra mejora aún más la precisión dentro de la familia ZEISS PRISMO y alcanza un error de medición en longitud de tan sólo 0.5 + L/500 µm. Por lo tanto, la máquina de medición de coordenadas es especialmente adecuada para tareas en las que se requiere una máxima precisión, como en investigación, desarrollo, control de calidad y al calibrar escáneres o probetas en salas de medición de referencia o laboratorios de medición.

Máxima precisión y reproducibilidad gracias a numerosas funciones y correcciones modernas
Paquete opcional de medición de formas con RT-AB select
Proceso de fabricación adaptado y optimizado

Máxima precisión y reproducibilidad

Resultados de alta precisión gracias a funciones mejoradas

El alto grado de precisión básica de ZEISS PRISMO ultra se consigue mediante numerosas funciones y correcciones modernas. Entre ellas se incluyen la compensación térmica de la flexión, un sistema activo de amortiguación neumática, rodamientos neumáticos mejorados y básculas ZERODUR® con una resolución de 20 nm, para una precisión y estabilidad extraordinarias. Otras mejoras de CAA, como la calibración tensorial optimizada, la compensación de la flexión de la esfera de referencia y las correcciones para mediciones RT, garantizan una máxima precisión incluso a altas velocidades y favorecen una excelente estabilidad de la CMM protegiéndola de factores de interferencia.

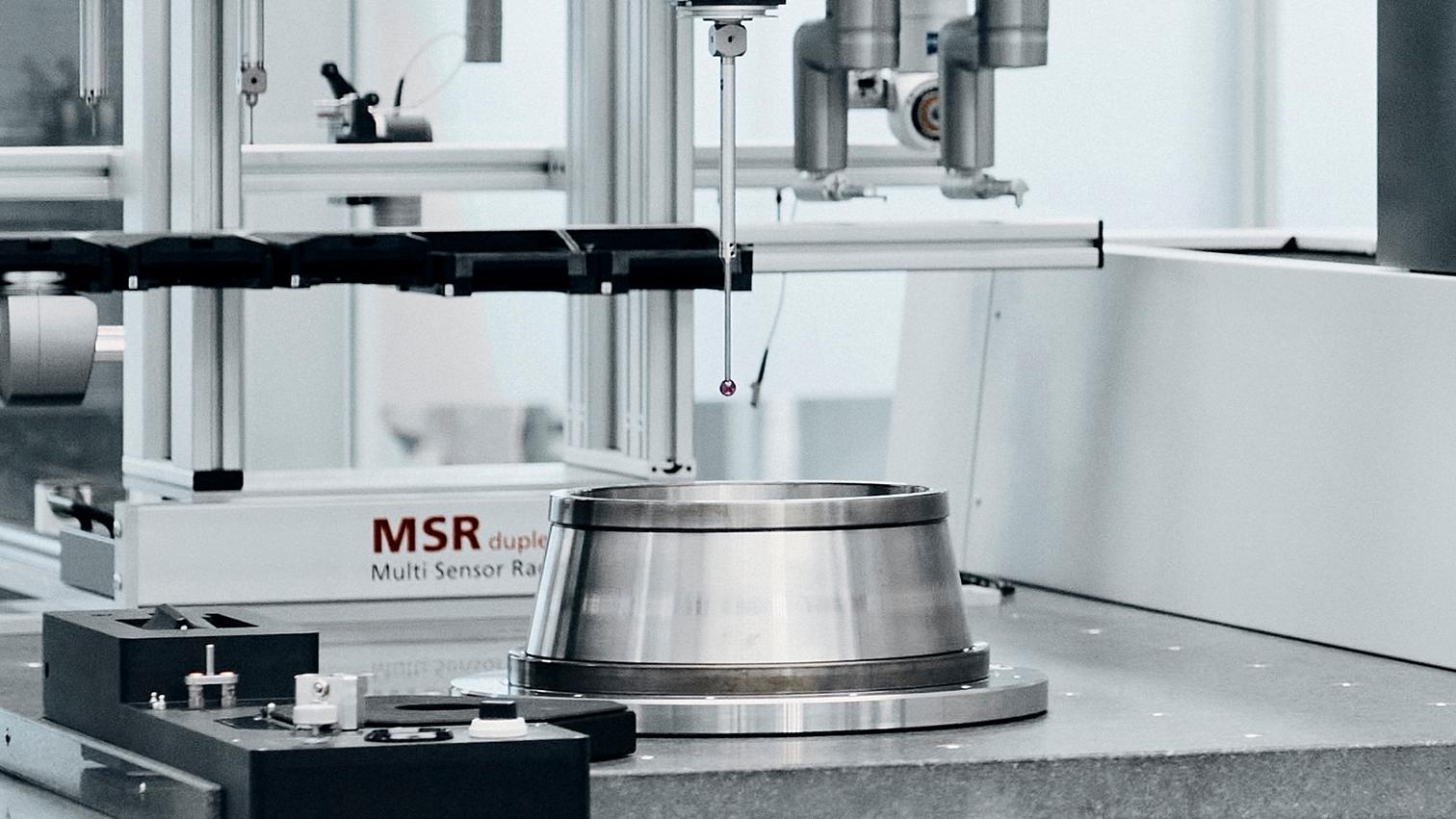

Paquete opcional de medición de formas con RT-AB select

Medición de formas con aseguramiento de la calidad

ZEISS PRISMO ultra puede equiparse opcionalmente con un paquete de medición de forma para optimizar los valores de medición de forma. Además del RT-AB select, contiene un juego de sensores especiales y un juego para definir el eje RT y garantiza el valor de calibración de un escáner anular con una precisión de 0.2 μm o superior, comprobado por un importante instituto alemán. Las tolerancias de medición de 2-3 μm para redondez y cilindricidad pueden medirse con ZEISS PRISMO ultra según la regla de oro de la tecnología de medición.

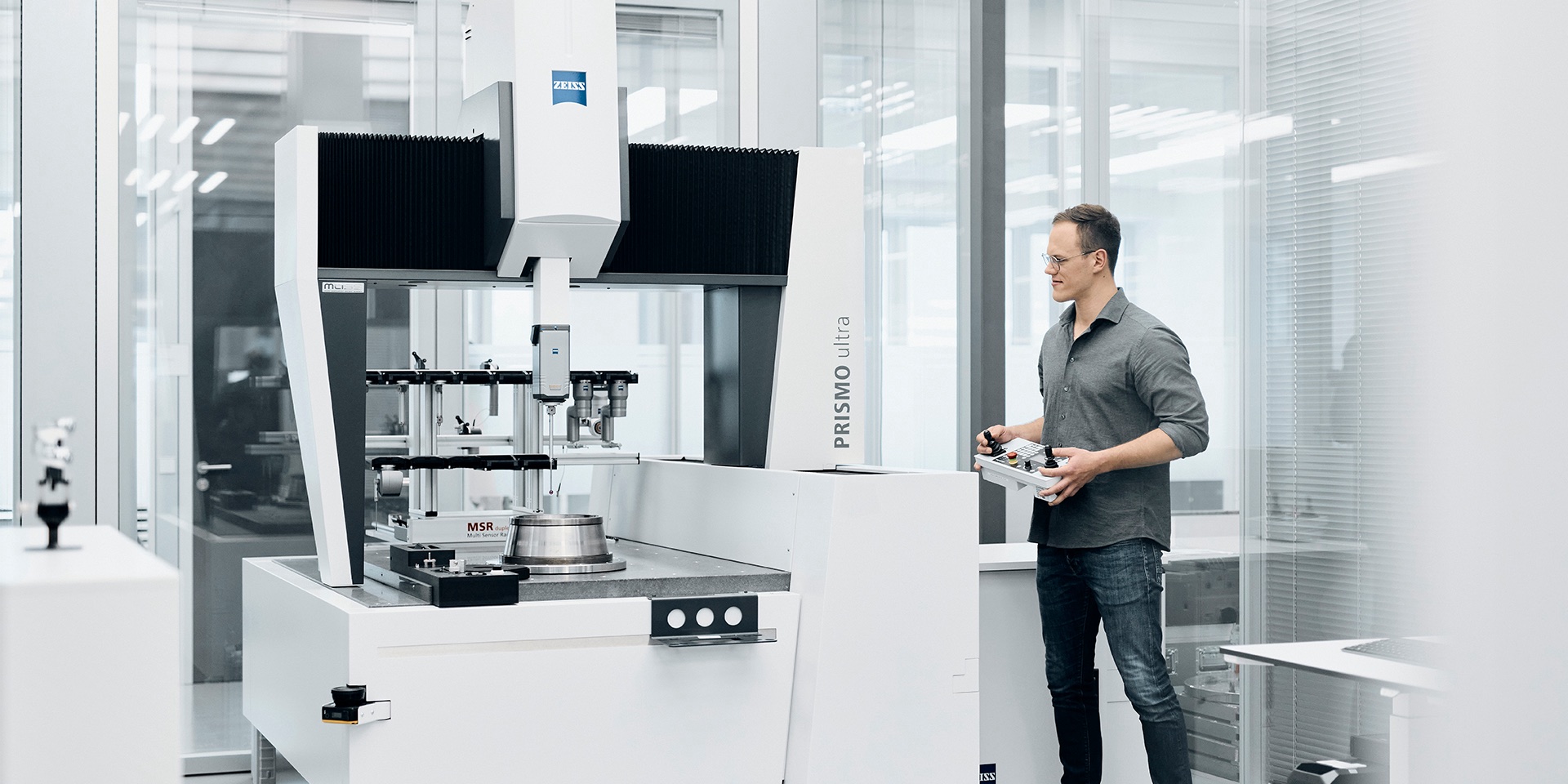

Proceso de fabricación adaptado y optimizado

Instalación y aceptación personalizadas

Antes de su entrega, cada placa de granito ZEISS PRISMO ultra se somete a un proceso de aclimatación de tres meses. La inspección final se realiza en una cámara especial climatizada. Tras la instalación, se lleva a cabo una prueba de precisión, seguida, entre 4 y 6 semanas después, de una prueba de aceptación realizada por un experto. Este proceso garantiza una máxima precisión y calidad.

Comienza una nueva era con ZEISS PRISMO ultra

Más que un cambio superficial: Los productos de la familia ZEISS PRISMO se han rediseñado por completo. Con numerosas mejoras, la seguridad, la eficiencia económica y medioambiental, la flexibilidad, la ergonomía y, por último, pero no por ello menos importante, la productividad, han alcanzado un nivel completamente nuevo. Ajustando los parámetros de escaneado y duplicando la velocidad de escaneado (de 150 mm/s a 300 mm/s), se aumentó la productividad. Al mismo tiempo, el nivel de ruido se redujo en un 34 %. Desde un controlador que ahorra energía y un panel de control con un nuevo diseño hasta mecanismos de seguridad automatizados y compatibilidad mejorada con sensores: los productos de la familia ZEISS PRISMO son hoy más potentes que nunca.

La productividad aumenta ajustando los parámetros de escaneado con la duplicación general de la velocidad de escaneado (de 150 mm/s a 300 mm/s). Los nuevos escáneres láser de seguridad también permiten realizar mediciones mucho más rápidas que antes, manteniendo al mismo tiempo un alto nivel de seguridad, ya que los escáneres reducen automáticamente la velocidad cuando detectan personas u objetos en la zona de seguridad. La opción ZEISS VAST Rotary Table Axis (ZVRA) también garantiza una mayor productividad. Esta función permite definir los ejes de una mesa giratoria en sólo 16 segundos, lo que supone un ahorro de tiempo del 75 % en comparación con los métodos estándar.
Todas las CMM de la familia ZEISS PRISMO están certificadas por el Seguro Social contra Accidentes de Alemania (DGUV), reconocido internacionalmente. Para aumentar aún más la seguridad, se han introducido innovaciones adicionales, como los paneles laterales ajustables. Al reducir la distancia entre las piezas móviles a menos de 4 mm, se reduce el riesgo de aplastamiento. Los escáneres láser de seguridad también detectan el entorno de la máquina de medición de coordenadas y reducen automáticamente la velocidad en cuanto se detectan personas u objetos en la zona definida.
Con el ZEISS PowerSaver integrado, la CMM se desconecta automáticamente de la fuente de alimentación cuando no está en uso. Los usuarios pueden configurar de forma independiente la activación de la función y definir tiempos de inactividad específicos, lo que reduce el consumo de energía. El nuevo controlador ZEISS C99m garantiza un mayor ahorro. Tiene un diseño más delgado y reduce el consumo de energía en un 64 % en comparación con el modelo anterior (en una prueba interna de comparación entre el controlador antiguo y el nuevo). Además, ZEISS AirSaver garantiza la desconexión del aire comprimido una vez transcurrido un tiempo preestablecido.
El control a través del panel de mandos facilita la supervisión y el manejo. Cuando no se utiliza, puede guardarse cómodamente en el nuevo soporte del panel de control. La mayoría de los interruptores también se transfirieron directamente del controlador al panel de control. Además, una nueva cubierta en la parte delantera garantiza una distancia reducida entre el operador y el volumen de medición, lo que facilita la labor del operador al cargar componentes pesados.
La tecnología ZEISS mass permite una amplia variedad de sensores con ZEISS PRISMO. Gracias al nuevo controlador ZEISS C99m, la CMM ahora también es compatible con dos sensores adicionales: ZEISS ROTOS (sensor de rugosidad) y ZEISS LineScan (palpador óptico), para una flexibilidad operativa aún mayor.

Más sostenibilidad en sus procesos de medición con ZEISS PRISMO

En el centro del uso de cada máquina está el consumo de energía, que desempeña un papel clave en la fase de utilización activa y tiene un impacto significativo en el equilibrio medioambiental. Gracias a sus funciones de ahorro de energía y a un sistema de control de nuevo desarrollo y energéticamente eficiente, ZEISS PRISMO es un ejemplo de consumo eficiente de recursos en el campo de la tecnología de medición industrial. La familia ZEISS PRISMO es sinónimo de durabilidad y establece nuevos estándares en términos de precisión, velocidad y sostenibilidad.

La nueva familia ZEISS PRISMO está equipada con la nueva unidad de control C99m, que reduce el consumo de energía en un 64% en comparación con los modelos anteriores.

Más sostenibilidad en sus procesos de medición con ZEISS PRISMO

Con la función ZEISS PowerSaver, la máquina se desconecta de la red eléctrica cuando no está en uso y el consumo de energía se reduce a cero durante los periodos de inactividad. Los usuarios pueden definir la activación del ZEISS PowerSaver en momentos específicos.

ZEISS AirSaver garantiza un mayor ahorro y desconecta automáticamente el aire comprimido después de un tiempo preestablecido.

Datos técnicos

Precisión de	0,5 + L/500 µm
Rango de temperatura	20-22 °C
Tecnología ZEISS mass	Sí
Conforme al DGUV	Sí
Posibilidad de reequipar modelos más antiguos	Sí
ZEISS PowerSaver	Sí
Compatibilidad con ZVRA y ZVR	ZVRA (disponible opcionalmente)
Báscula vitrocerámica	ZERODUR®: Resolución de 20 nm
Tamaños	7/10/5 - 16/30/10

Diferentes tamaños para una amplia gama de aplicaciones

ZEISS PRISMO ultra

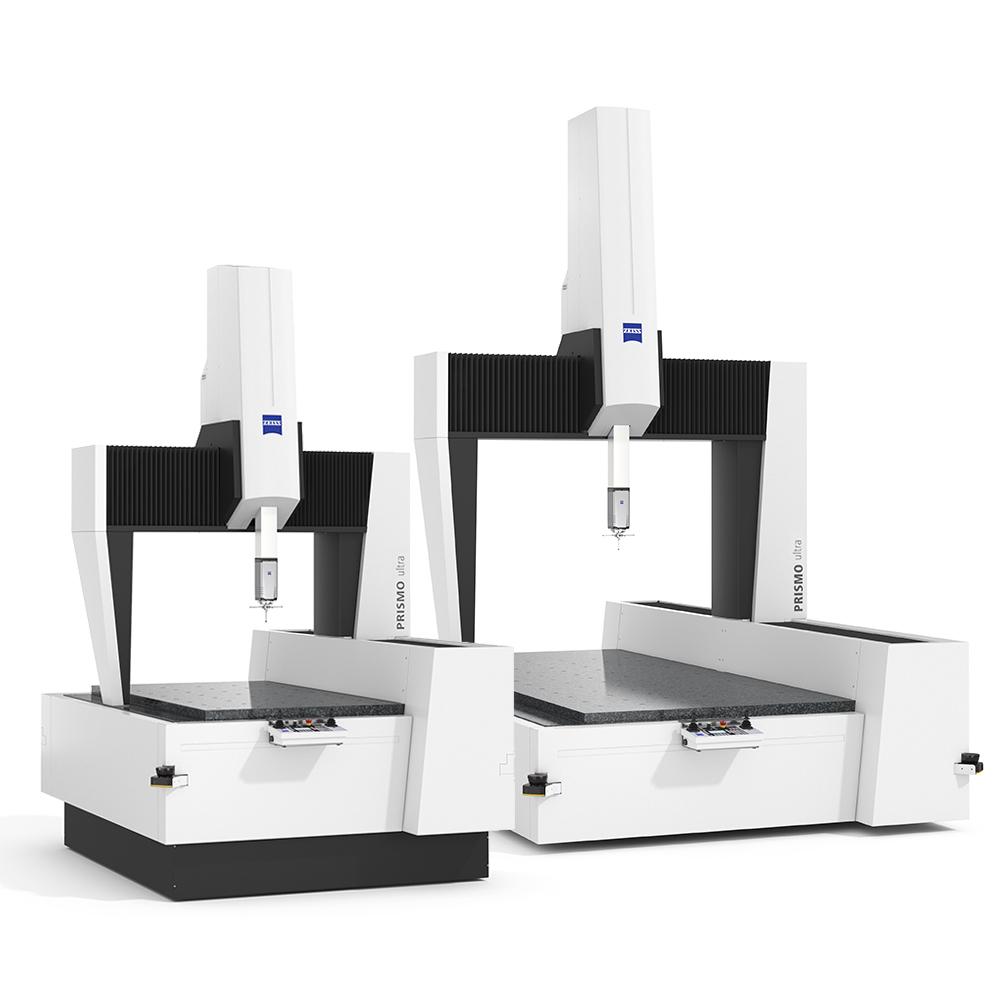

Diferentes tamaños para una amplia gama de aplicaciones

ZEISS PRISMO ultra está disponible en varios tamaños. Desde la versión más pequeña con un campo de medición de 700 x 1000 x 500 mm hasta el diseño más grande de esta máquina de medición de coordenadas con un campo de medición de 1600 x 3000 x 1000 mm.
