ZEISS CALENO

ZEISS CALENO

Máquina con brazo horizontal multisensor

Con su combinación de sensores ópticos y por contacto de alta precisión, ZEISS CALENO asegura la máxima productividad y exactitud.

  • Mayor precisión gracias a la tecnología multisensor
  • Productividad superior con mediciones de alta velocidad
  • Seguridad óptima con sistemas de protección integrados
ZEISS CALENO
Contacto

Contenido de terceros bloqueado

El reproductor de vídeo se ha bloqueado de acuerdo con sus ajustes de cookies. Para cambiar los ajustes y reproducir el vídeo, haga clic en el botón de abajo y acepte el uso de tecnologías de rastreo «funcionales».

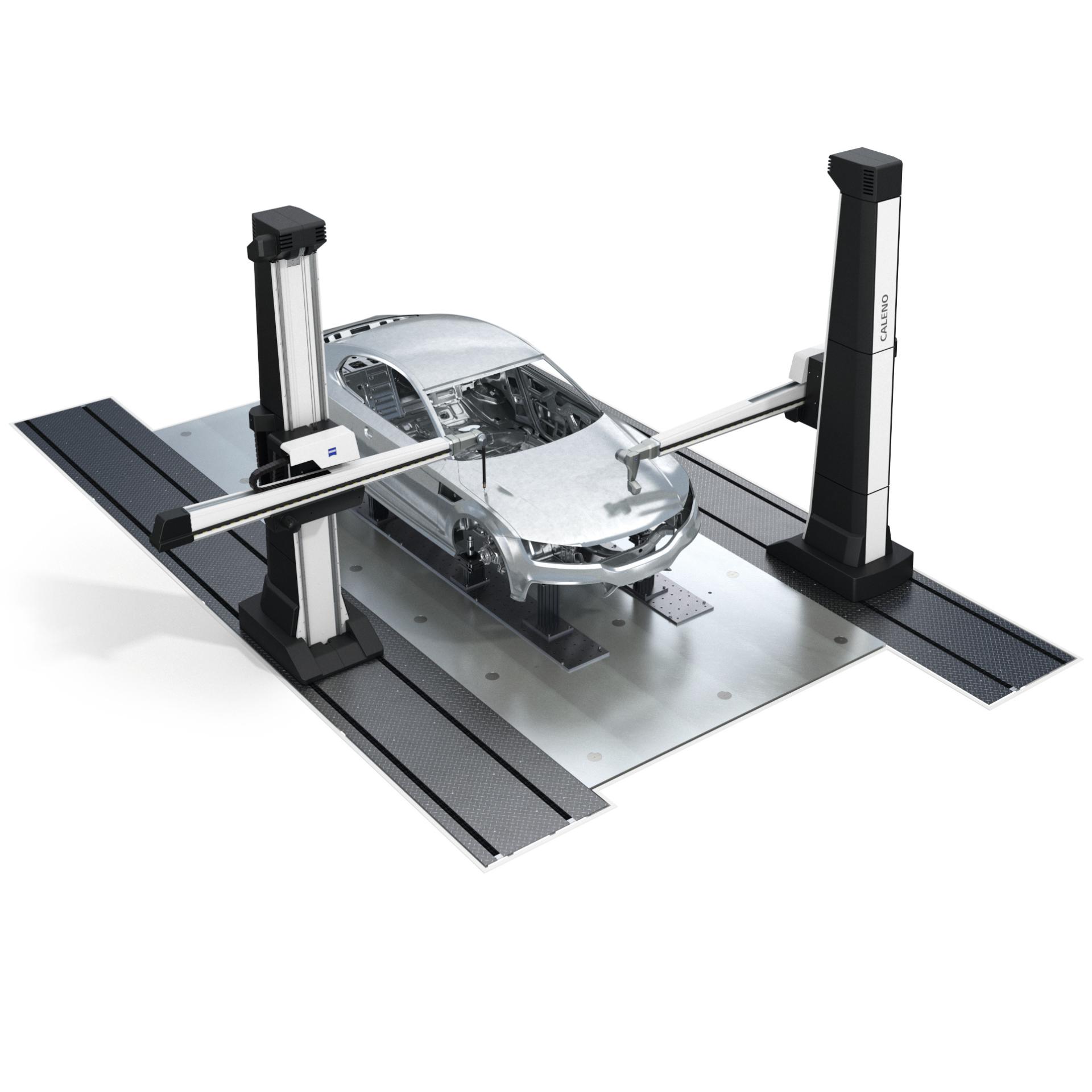

Más que un robot. Es un Hambot.

Hambot es la nueva generación de máquinas con brazo horizontal en el ámbito de la metrología que combina el alto rendimiento de un robot con las posibilidades que ofrecen las máquinas convencionales con brazo horizontal.

ZEISS CALENO combina la precisión de las CMM, un sistema colaborativo y un sistema multisensor extraordinario con un cargador de herramientas automático. Su versatilidad y su capacidad de rendimiento máximas aseguran un desplazamiento más rápido y una mayor aceleración y precisión, tanto en la sala de medición como cerca de la producción. Con su combinación de sensores ópticos y por contacto de alta precisión, ZEISS CALENO asegura la máxima productividad y exactitud.

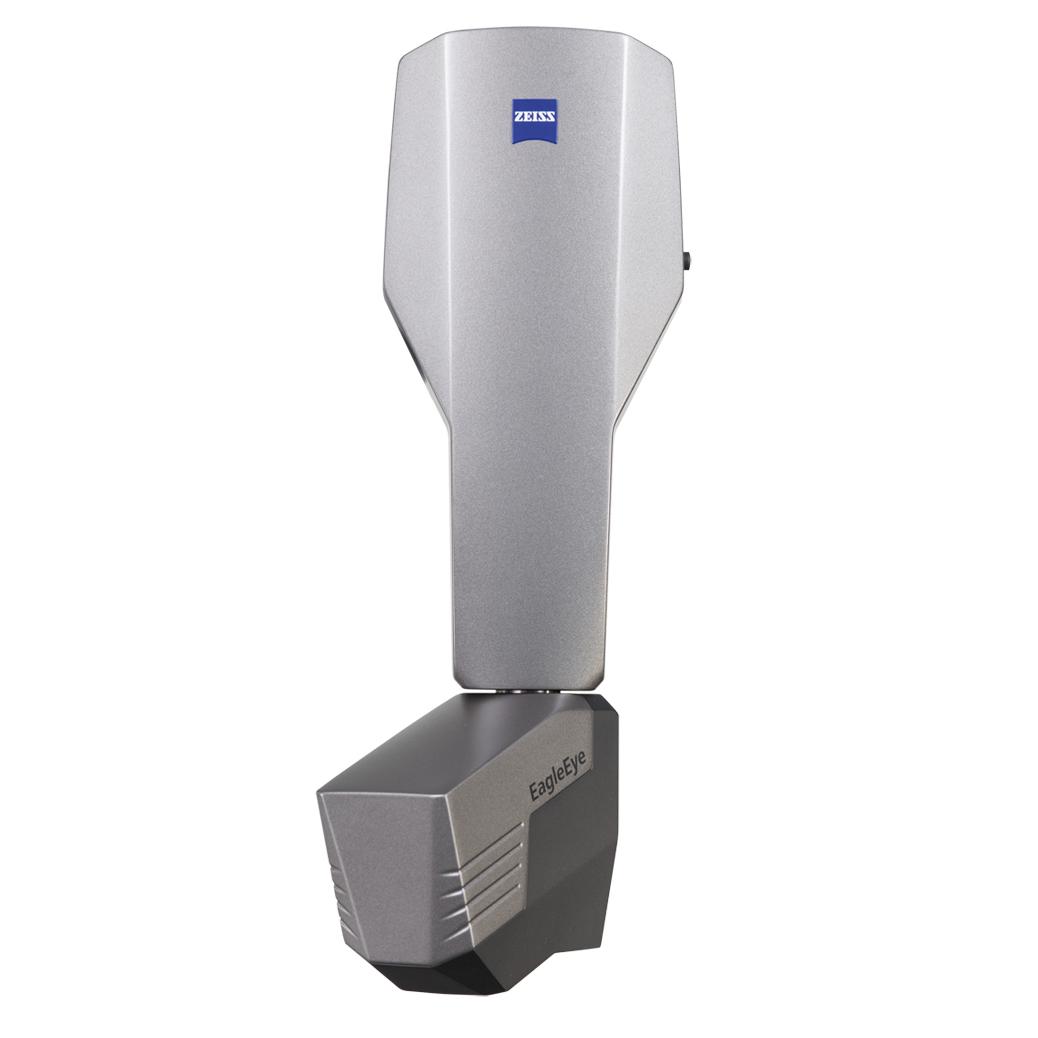

El sistema óptico ZEISS EagleEye de ZEISS CALENO permite reducir el tiempo de medición hasta en un 85 %1 sin comprometer la calidad ni la precisión.

  • Productividad y precisión

    Su versatilidad y su capacidad de rendimiento máximas aseguran un desplazamiento más rápido y una mayor aceleración y precisión, tanto en la sala de medición como cerca de la producción.

  • Configuración individual

    ZEISS CALENO puede ampliarse fácilmente con una amplia gama de opciones y combinaciones en función de los requisitos del cliente. El sistema de medición puede personalizarse y configurarse por completo para satisfacer requisitos específicos de precisión y rendimiento.

  • Seguro en todas partes

    El operador y el sistema de medición están protegidos por un sistema de seguridad multicapa. Las tecnologías específicas de protección contra colisiones en el sensor, la placa del sensor, el portasensor (opcional), el brazo en Y y otros sistemas de seguridad para el accionamiento en todos los ejes garantizan la seguridad en todas las direcciones.

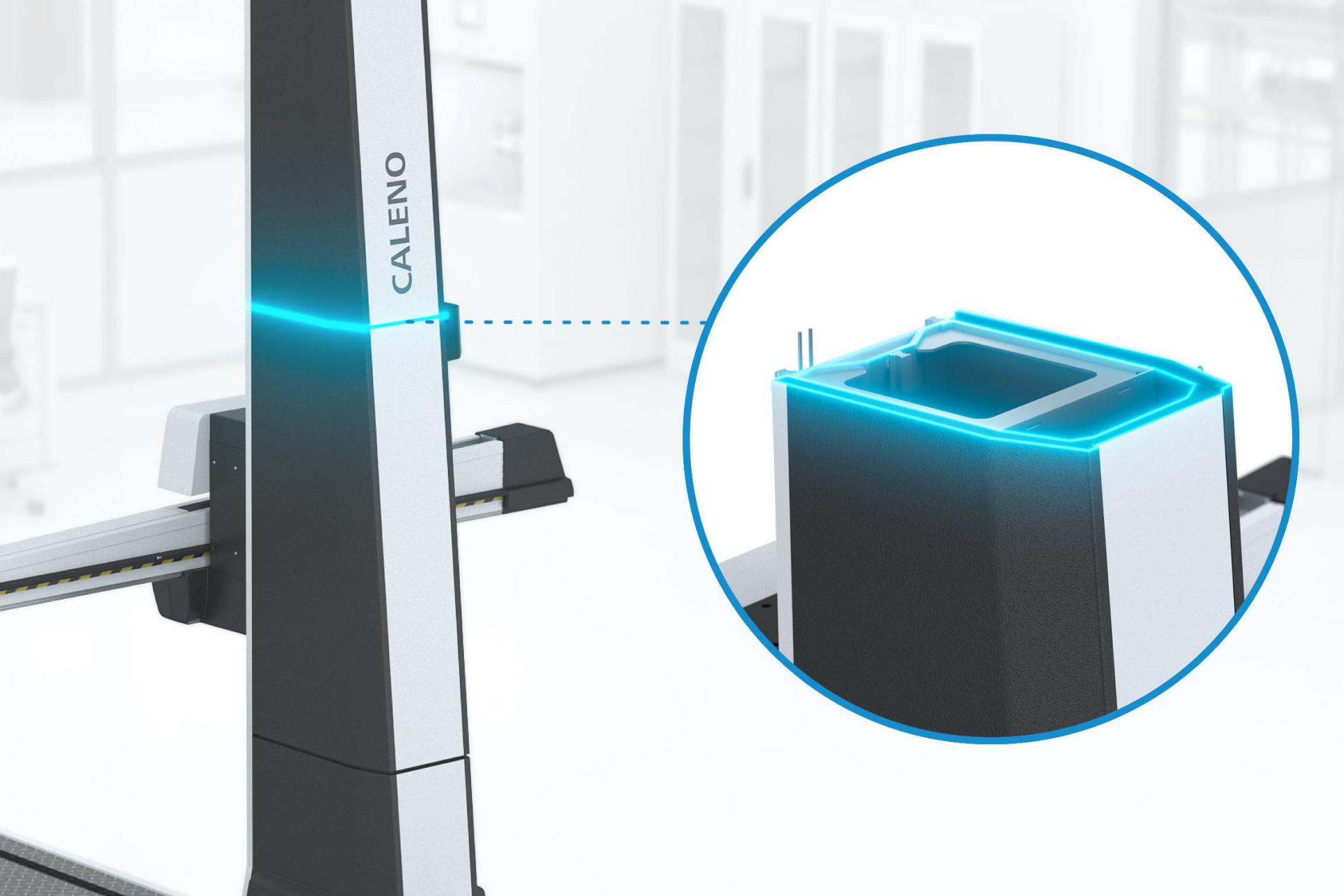

Tapa completa ZEISS CALENO

La cubierta completa es estándar

Cada ZEISS CALENO tiene una carcasa completa con un diseño moderno. Garantiza el aislamiento térmico y la protección contra la contaminación. Esto también hace que ZEISS CALENO sea adecuado para su uso en un entorno de producción. Además, la compensación activa de temperatura está disponible opcionalmente para todos los ejes de la máquina y la pieza.

Diseños ZEISS CALENO

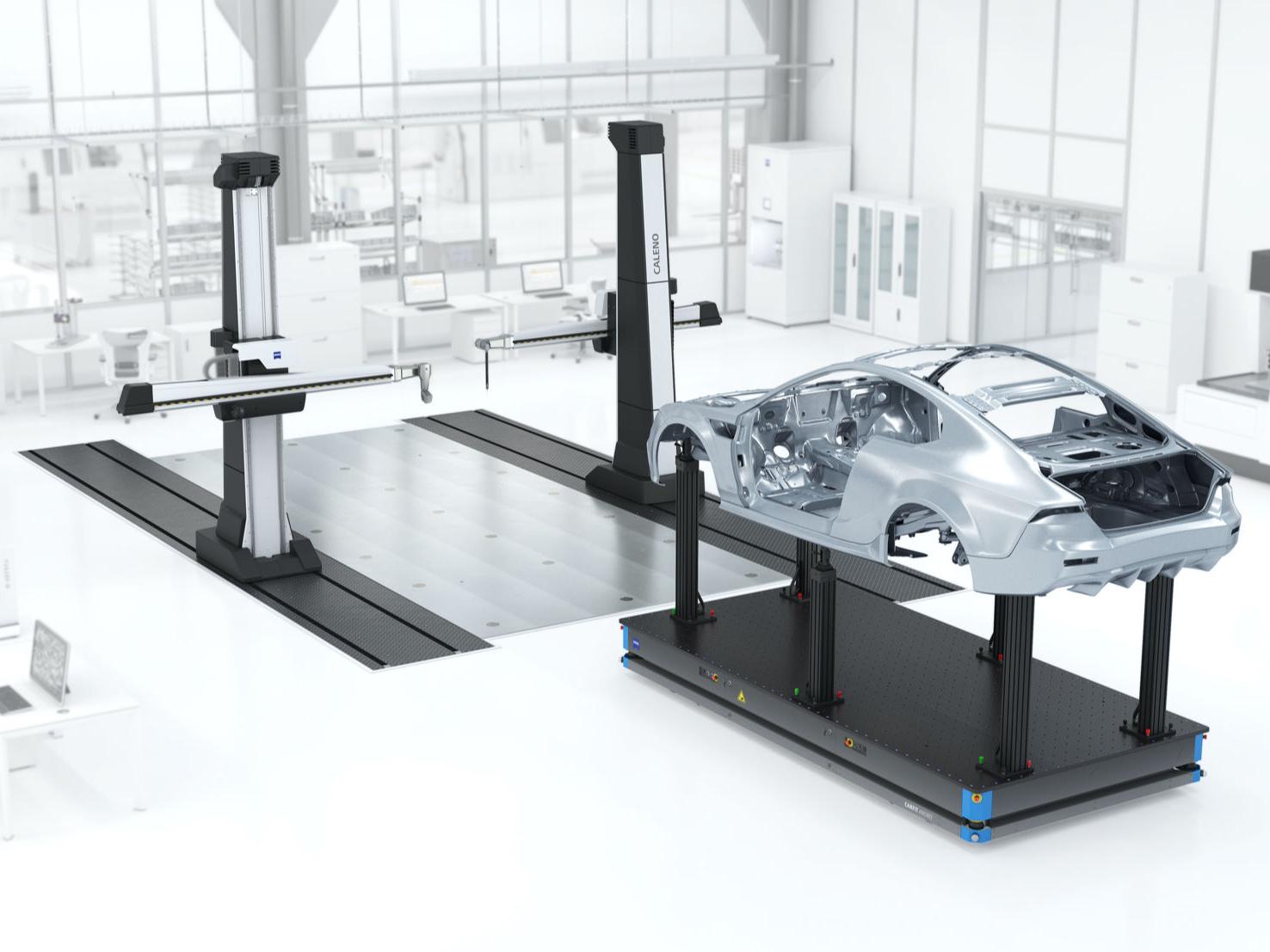

  • Instalación a ras de suelo

    Instalación a ras de suelo

    En la versión de suelo enrasado, ZEISS CALENO es óptimamente accesible y puede pasarse por encima con transportadores de suelo como ZEISS eMOBEE. Para todos los trabajos en y con el sistema de medición, la versión a ras de suelo ofrece la mejor ergonomía y productividad posibles, ideal para un gran volumen de mediciones y plazos ajustados. Para su instalación se requiere una cimentación adecuada.

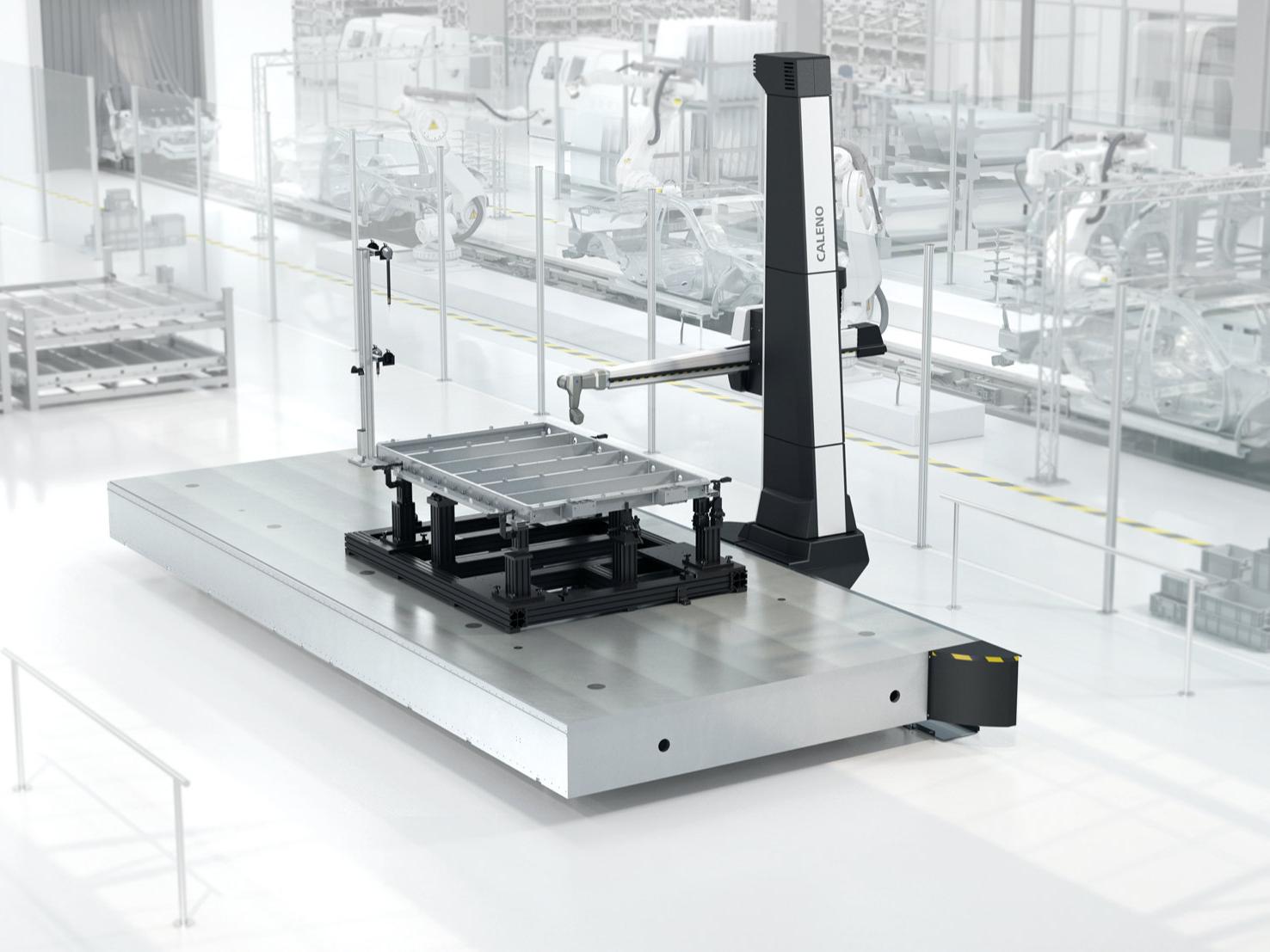

  • Diseño de sobremesa ZEISS CALENO T

    Diseño de sobremesa ZEISS CALENO T

    El diseño de sobremesa ZEISS CALENO T no suele requerir obras en los cimientos y es más económico que la versión a ras de suelo, con la misma precisión y rendimiento extraordinarios. Con el diseño de tablero, la mesa de medición y las columnas de medición forman una unidad intrínsecamente rígida. Esto hace que el sistema de medición sea menos sensible al lugar de instalación. Por esta razón, ZEISS CALENO T es ideal para su instalación posterior y cerca de la línea de producción. Con un sistema de amortiguación de aire disponible opcionalmente, el sistema también puede desacoplarse de los cimientos de la mejor manera posible.

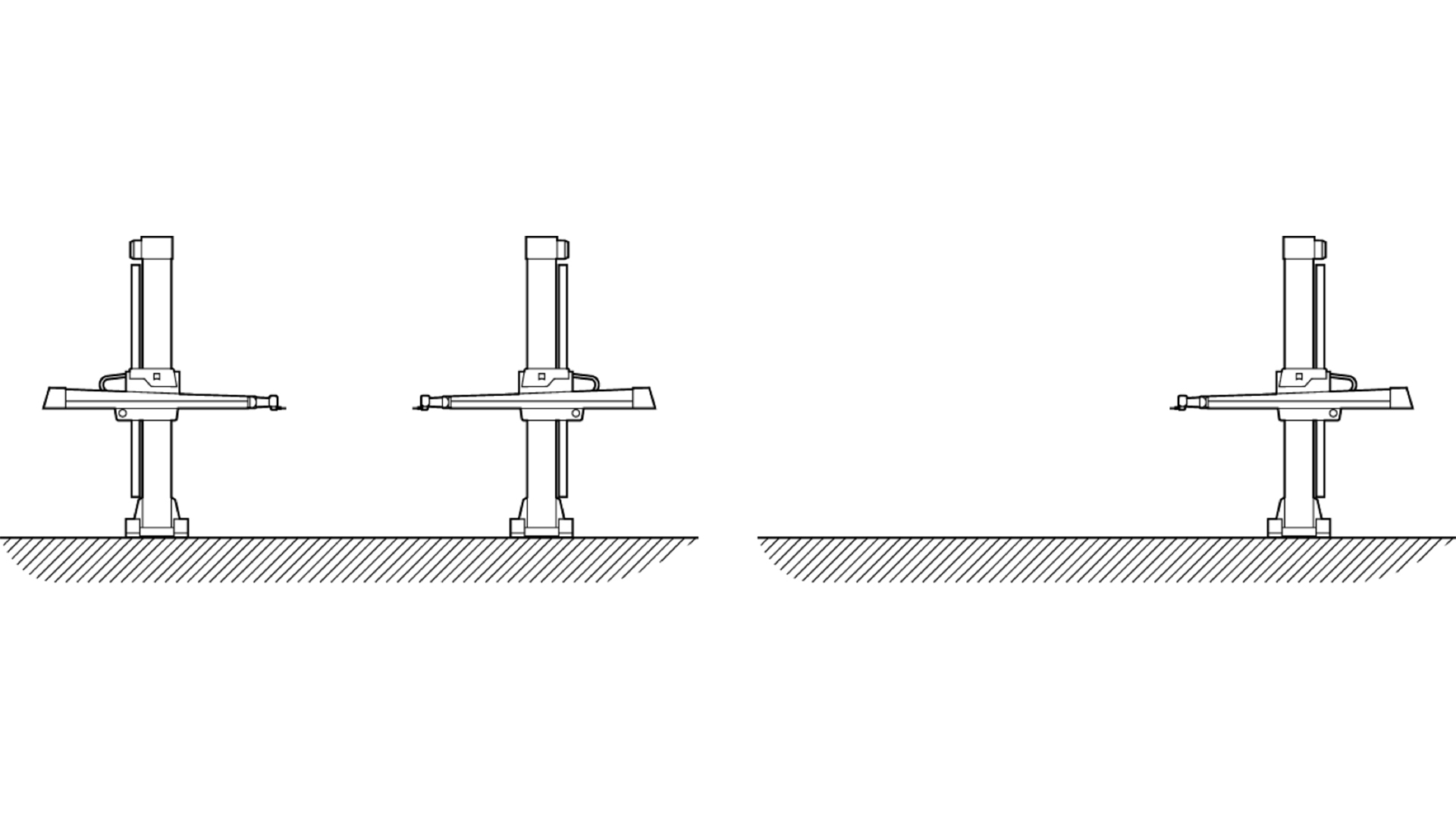

  • Instalación a ras de suelo

    Instalación a ras de suelo

    ZEISS CALENO suelo enrasado como dúplex y como sistema de brazo único

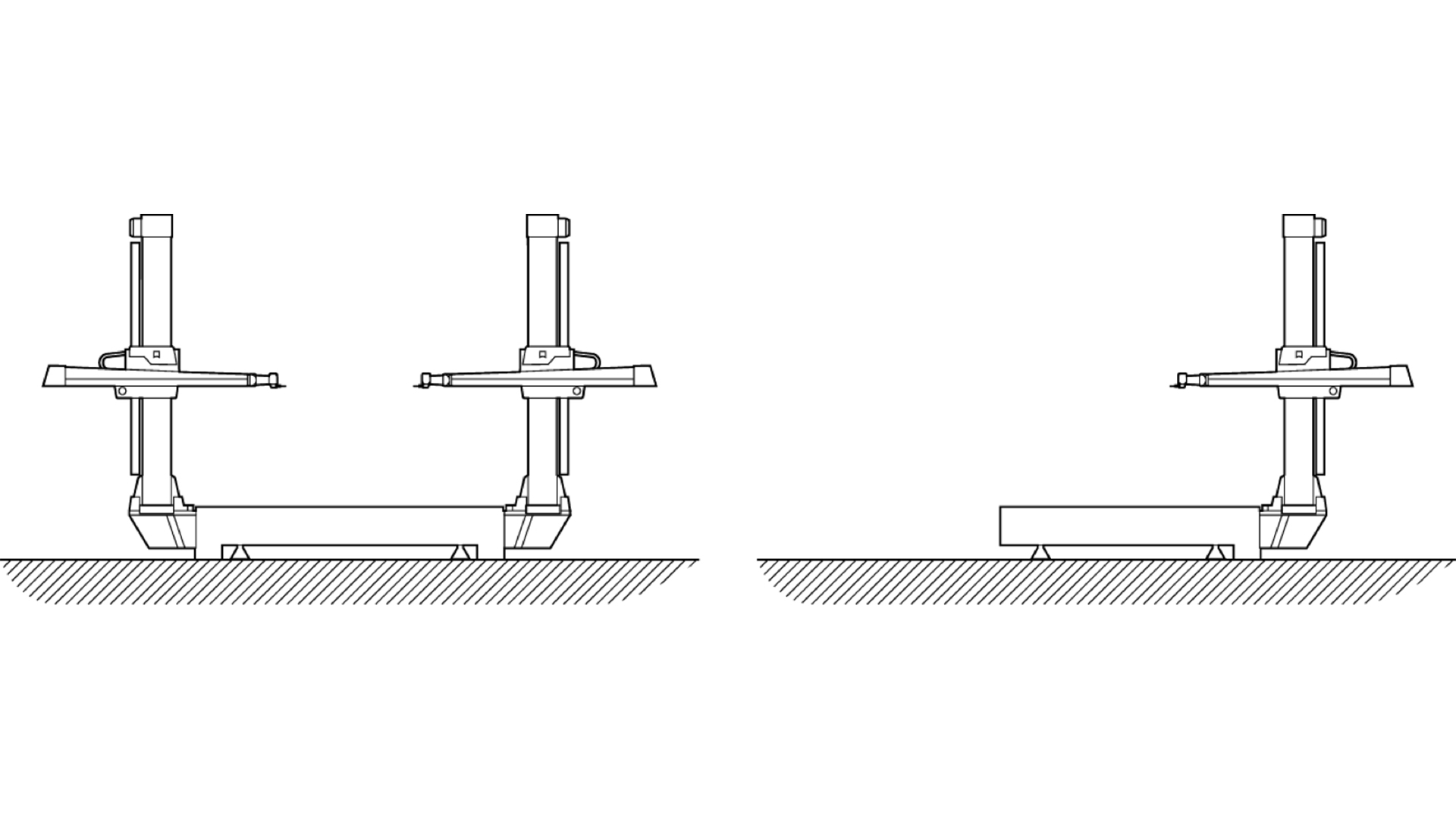

  • Diseño de sobremesa ZEISS CALENO T

    Diseño de sobremesa ZEISS CALENO T

    ZEISS CALENO T como sistema dúplex y de brazo único

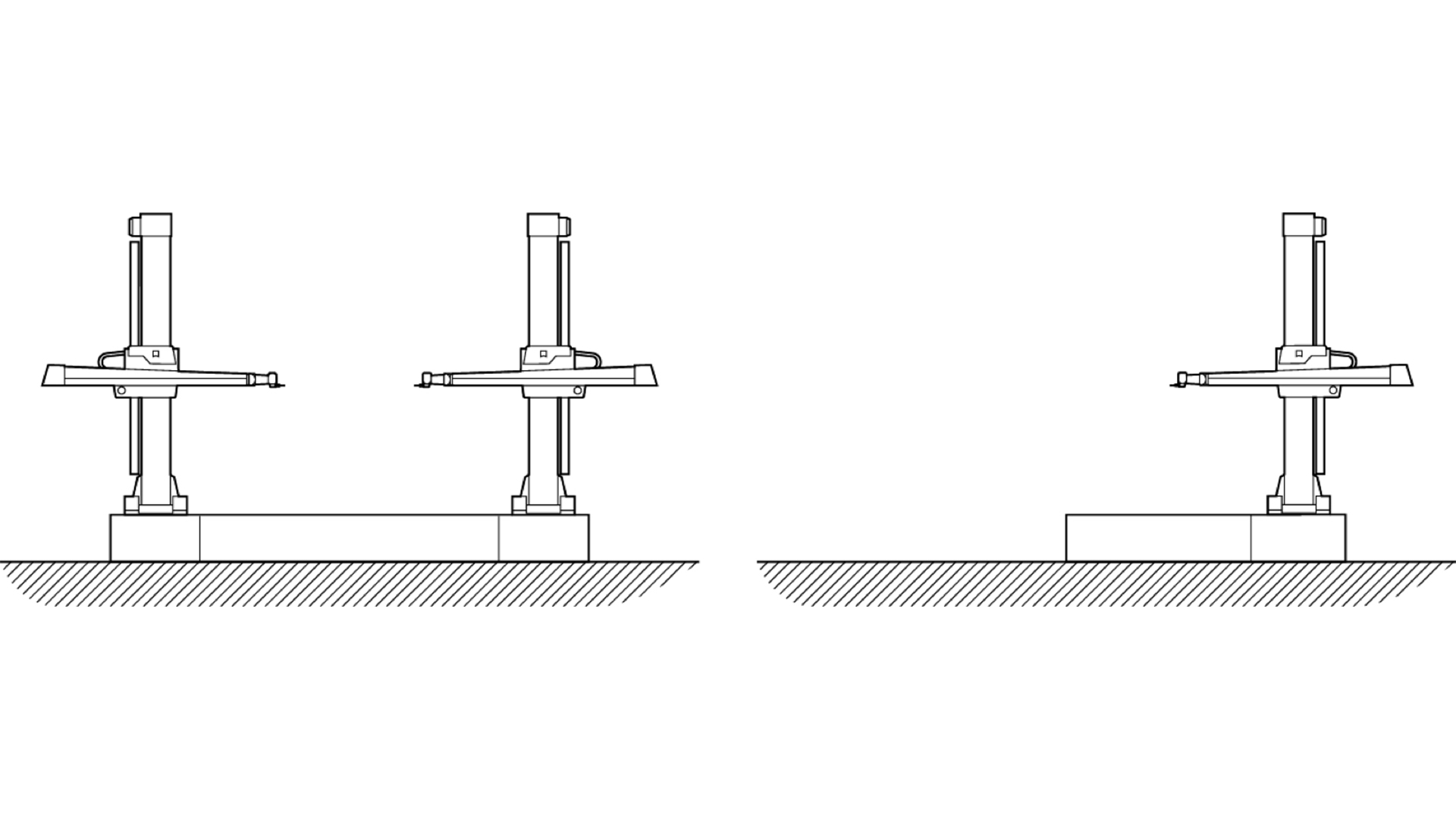

  • Instalación en el suelo

    Instalación en el suelo

    ZEISS CALENO montado en el suelo como dúplex y como sistema de brazo único

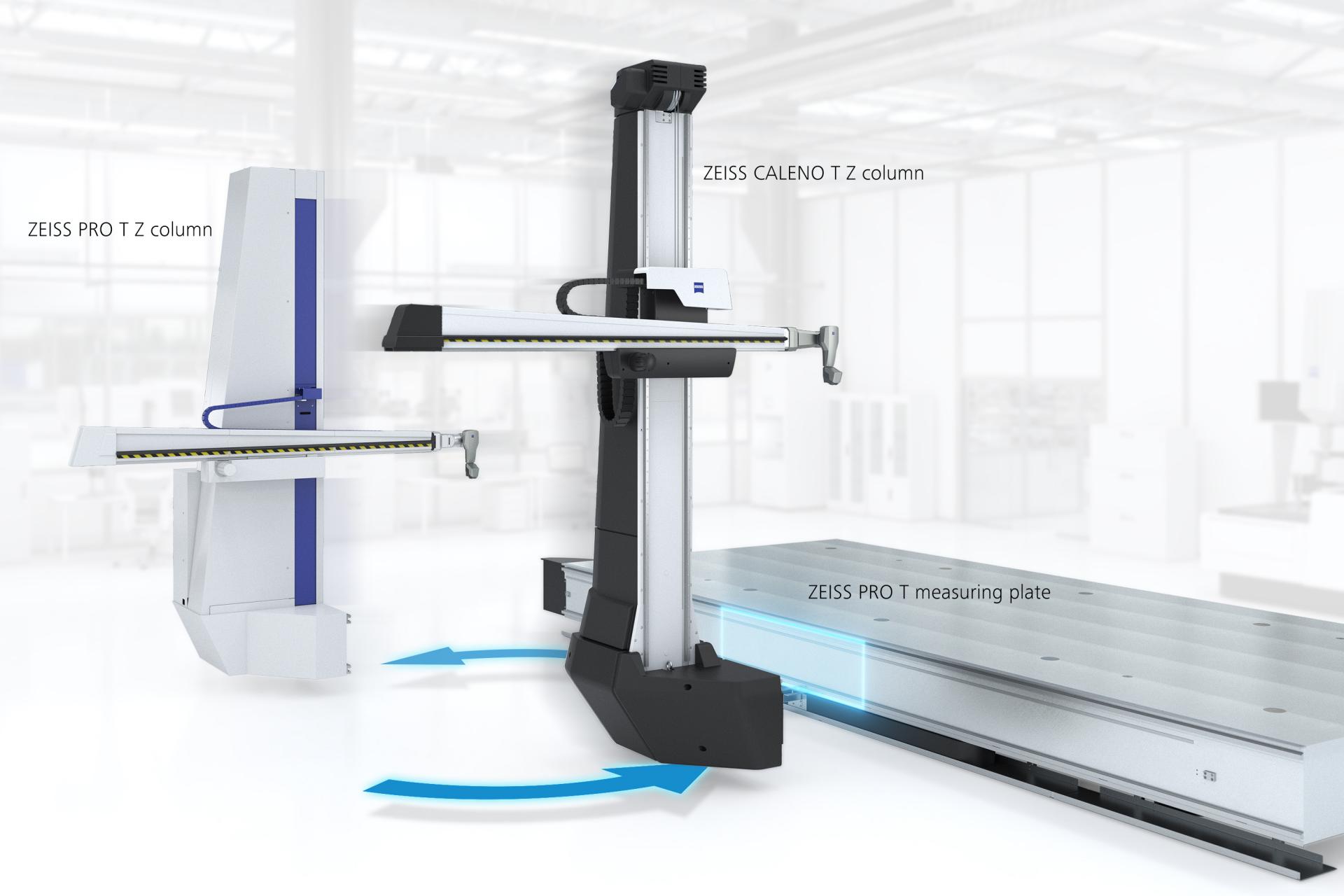

Actualización desde ZEISS PRO T

¿Desea actualizar la tecnología del sensor de su ZEISS PRO T?

Actualización de ZEISS PRO T a CALENO T.

Recomendamos una actualización completa a ZEISS CALENO T.

El nuevo ZEISS CALENO T ha sido diseñado para que sus columnas Z mejoradas sean compatibles con la placa de medición ZEISS PRO T. Intercambiando la columna, una ZEISS PRO T puede convertirse en una ZEISS CALENO T con la última tecnología de sensores de ZEISS.

De este modo, dispondrá del sistema de medición de brazo horizontal de ZEISS más preciso y eficaz hasta la fecha. La razón: las nuevas columnas Z de la CALENO T proporcionan una mayor rigidez, un aislamiento térmico de primera clase de serie y un mantenimiento mínimo. Y son la base a prueba de futuro para futuros desarrollos adicionales en juntas giratorias y tecnología de sensores.

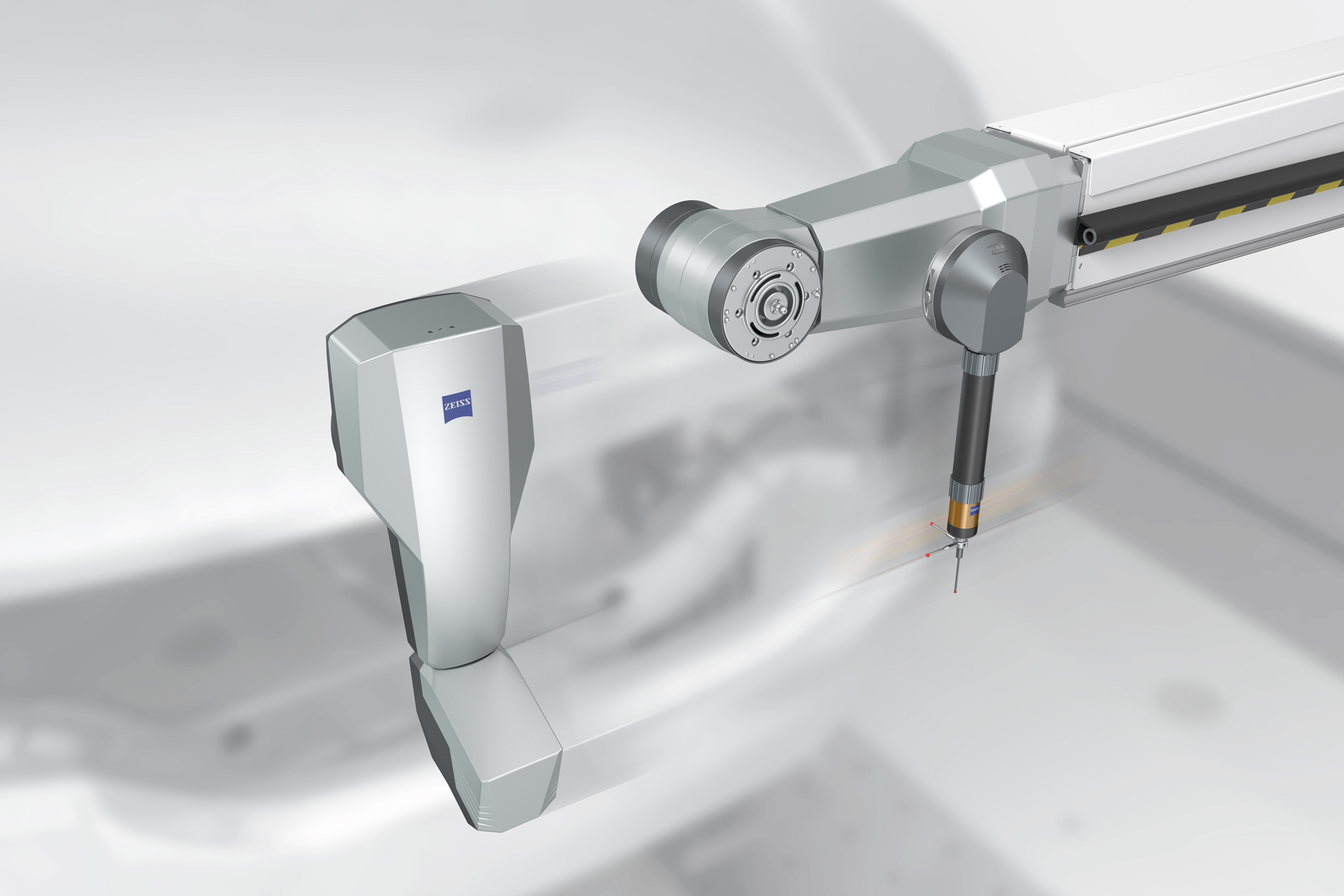

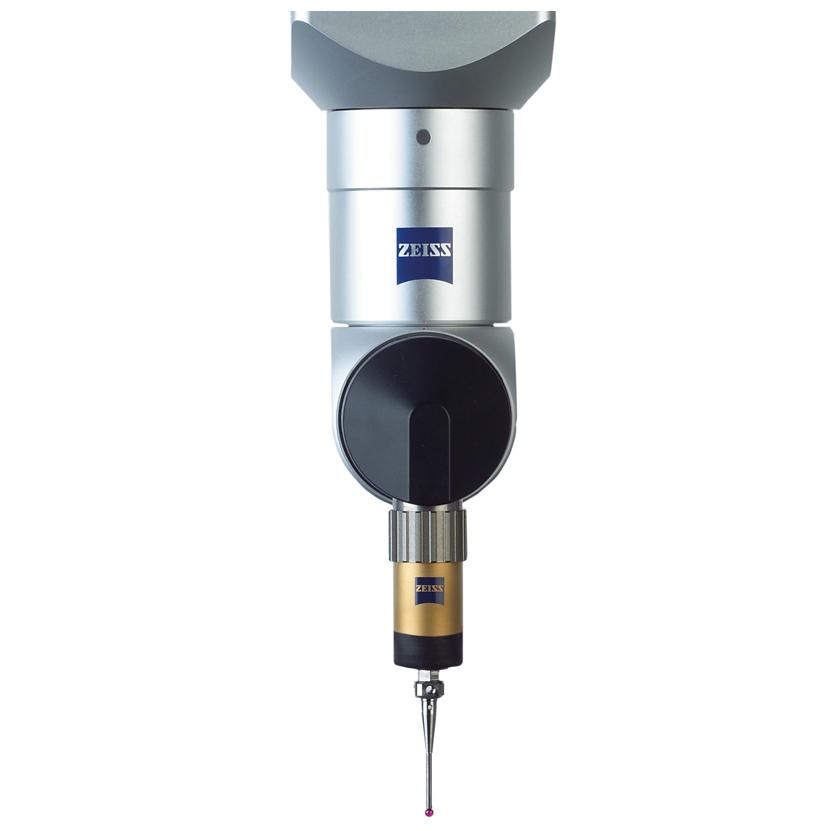

Sensores ZEISS CALENO DSC

Nuevo cabezal DSC sin indexación

Su alta dinámica, la excelente precisión y la exactitud hacen que el DSC pueda realizar varias tareas de medición. Funciona con sistemas de sensores táctiles y ópticos, permite trabajar con extensiones de hasta 800 mm y ofrece una rápida velocidad de rotación. Su cargador pasivo de sondas no requiere ni aire comprimido ni electricidad.

Especificaciones técnicas

ZEISS CALENO con instalación a nivel del suelo
ZEISS CALENO T

Volumen de medición hasta

Único

7000 X [mm]
1800 Y [mm]
3000 Z [mm]

Dúplex

7000 X [mm]
3086 Y [mm]
3000 Z [mm]

Único

7250 X [mm]
1800 Y [mm]
2500 Z [mm]

Dúplex

7000 X [mm]
2800 Y [mm]
2500 Z [mm]

Error de medición en longitud

Estándar

16°C -24°C Temperatura
27 + L /80 ≤70 E en μm

Opción Alta Precisión

18°C -22°C Temperatura
18 + L/125 ≤50 E en μm

Estándar

16°C -24°C Temperatura
27 + L /80 ≤70 E en μm

Opción Alta Precisión

18°C -22°C Temperatura
18 + L/125 ≤50 E en μm

Máxima velocidad y aceleración

Estándar

260 mm/s V espacial
1000 mm/s2 A espacial

Opción de rendimiento con barrera de luz

866 mm/s V espacial
1500 mm/s2 A espacial

Estándar

260 mm/s V espacial
1000 mm/s2 A espacial

Opción de rendimiento con barrera de luz

866 mm/s V espacial
1500 mm/s2 A espacial
