ZEISS REACH CFX

Una pequeña parte. Gran impacto de precisión.

ZEISS REACH CFX es una gama de extensiones de fibra de carbono que se adaptan a diferentes CMM para mantener altos niveles de precisión.

Descargue información

Compre ahora

Resultados fiables
Aumento de la productividad
Calificado para todos los entornos de medición

Catálogo de ZEISS REACH CFX

Tres niveles de precisión para adaptarse a su CMM

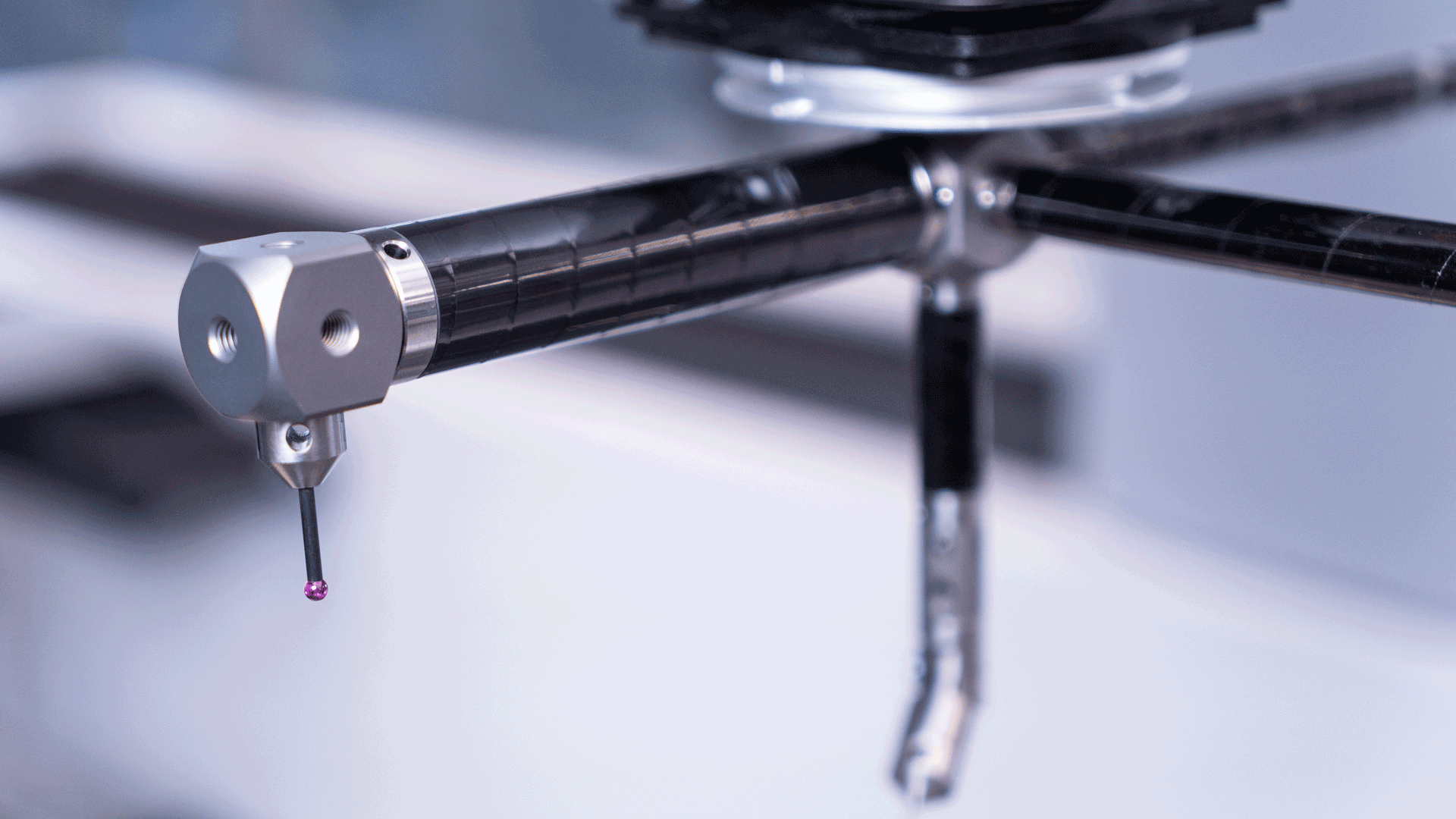

ZEISS REACH CFX 1

ZEISS REACH CFX 1 es una apuesta rentable para una primera aproximación a la tecnología de fibra de carbono. Sus prestaciones en cuanto a estabilidad térmica y rigidez los convierten en una mejora evidente frente al titanio y el aluminio.

Recomendado para:
ZEISS CONTURA
y CMM comparables.

Longitudes disponibles:
DG 11: 40 - 250 mm
DG 20: 40 - 400 mm

ZEISS REACH CFX 1 en Webshop

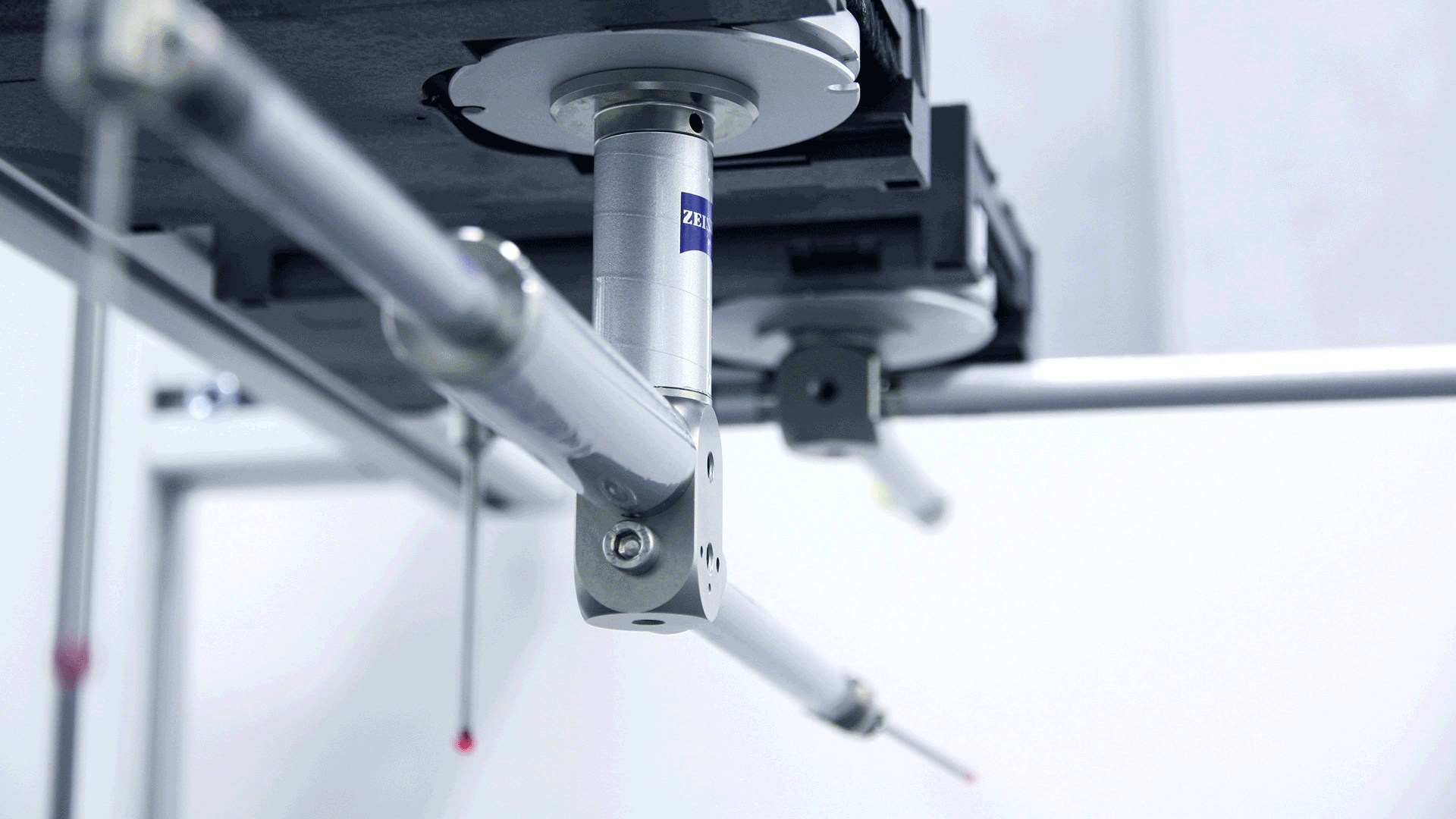

ZEISS REACH CFX 3

ThermoFit es ahora ZEISS REACH CFX 3. Nuevo nombre, mismo rendimiento. Las aclamadas extensiones le permiten reducir el tiempo de medición sin comprometer la fiabilidad de los resultados.

Recomendado para:
ZEISS PRISMO
ZEISS PRISMO fortis
ZEISS ACCURA
y CMM comparables.

Longitudes disponibles:
DG 11: 40 - 250 mm
DG 20: 40 - 400 mm
Posibilidad de longitudes personalizadas

ZEISS REACH CFX 3 en Webshop

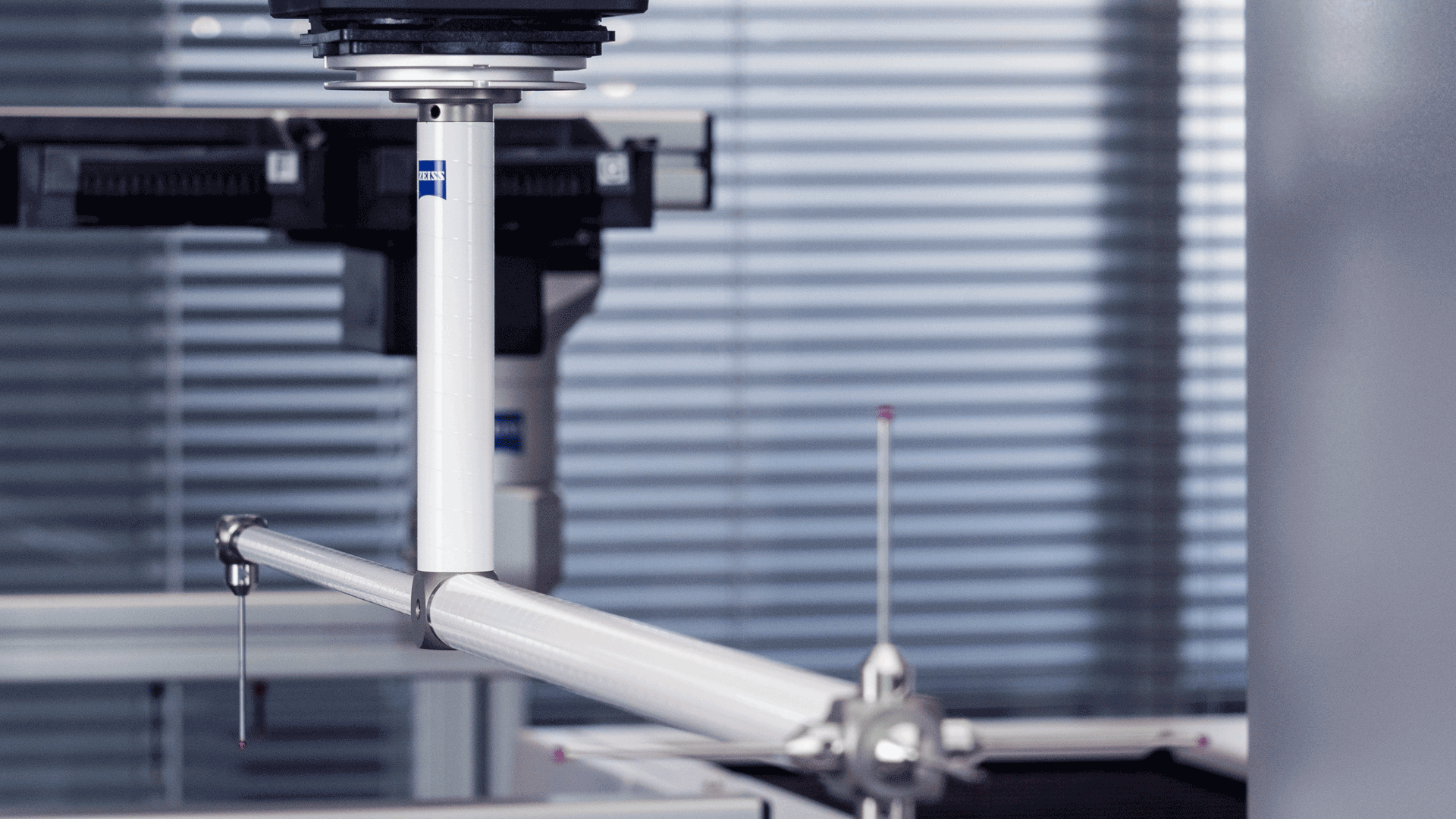

ZEISS REACH CFX 5

ZEISS REACH CFX 5 son extensiones de palpadores para las mediciones con las máximas exigencias en cuanto a precisión. Su fibra de carbono de última generación y su exclusivo bobinado permiten la máxima rigidez cuando hasta la última µ cuenta.

Recomendado para:
ZEISS PRISMO verity
ZEISS PRISMO ultra
ZEISS MICURA
ZEISS XENOS
y CMM comparables.

Longitudes disponibles:
DG 11: 40 - 250 mm
DG 20: 40 - 400 mm

ZEISS REACH CFX 5 en Webshop

Contenido de terceros bloqueado

El reproductor de vídeo se ha bloqueado de acuerdo con sus ajustes de cookies. Para cambiar los ajustes y reproducir el vídeo, haga clic en el botón de abajo y acepte el uso de tecnologías de rastreo «funcionales».

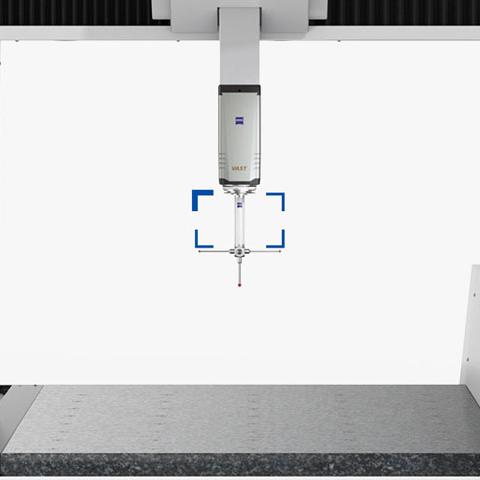

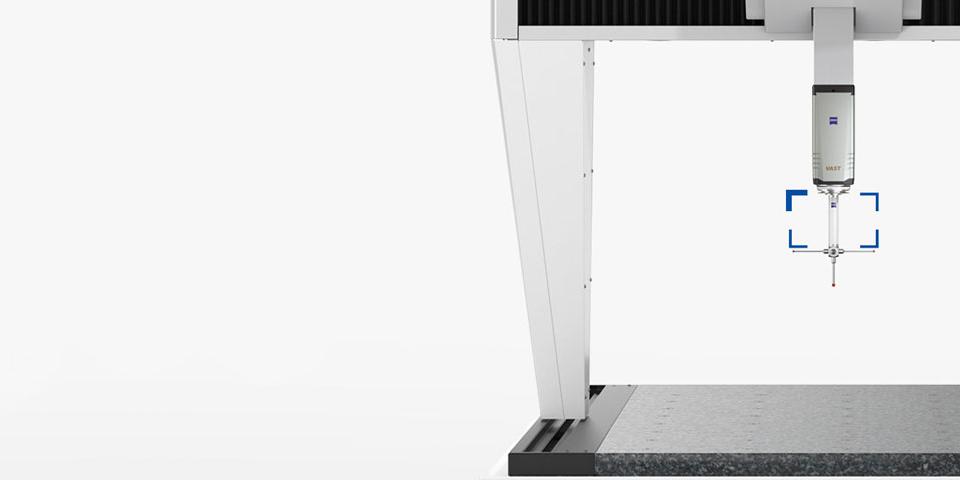

¡No permitas que las extensiones le resten capacidad a tu CMM!

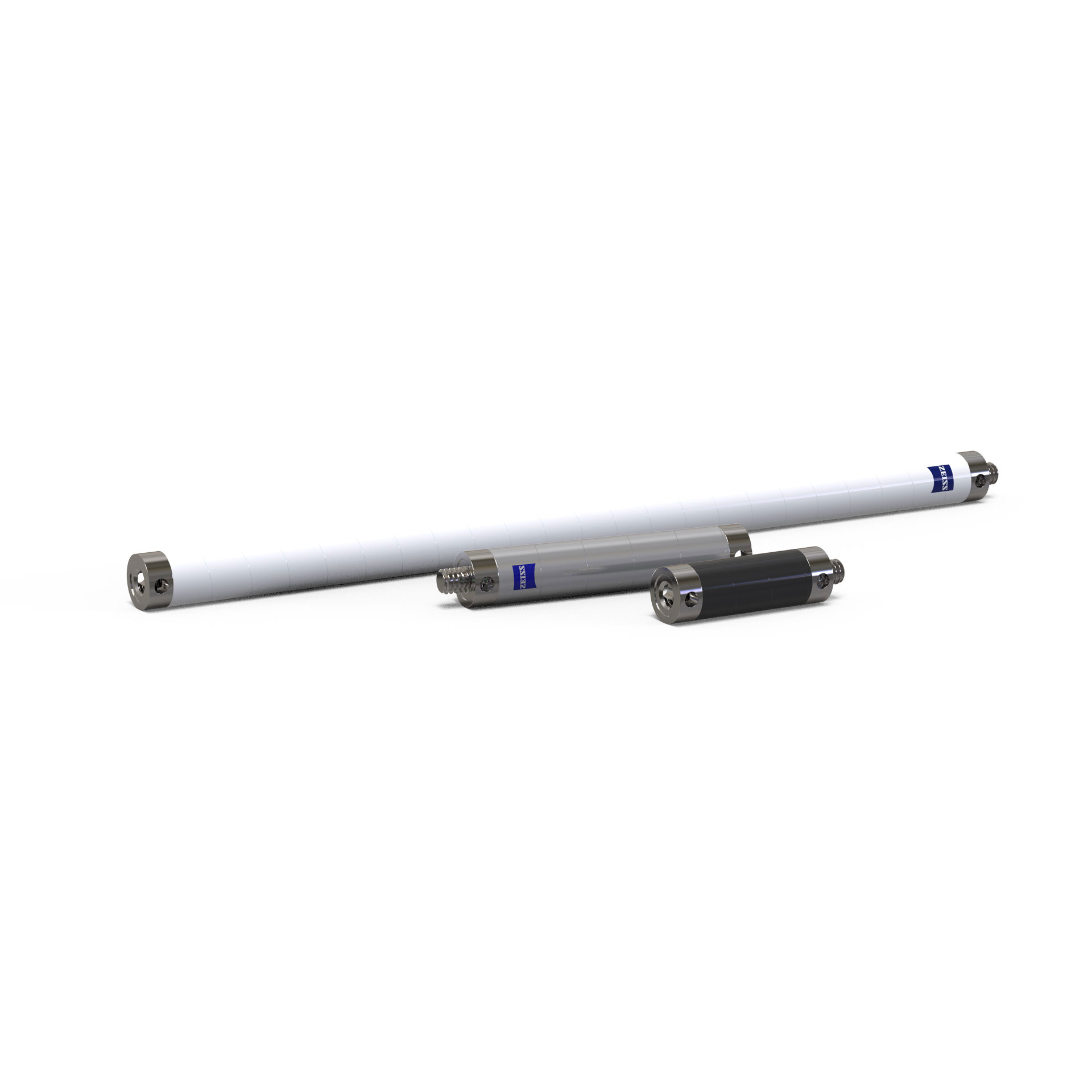

Extensiones de palpador de fibra de carbono

ZEISS REACH CFX

Se acabaron los descensos de categoría

Si queremos diferenciar las piezas buenas de las defectuosas, es necesario obtener unos resultados de medición fiables. La única forma de lograrlo es minimizando la incertidumbre en las mediciones. El uso de unas extensiones inadecuadas impacta de forma negativa en la incertidumbre general de la medición, lo que reduce la precisión que podría obtener con su CMM. El impacto global de la extensión en la incertidumbre de las mediciones viene determinado principalmente por tres factores: el peso, la expansión térmica y la rigidez estática.

Peso ligero

Todas las extensiones ZEISS REACH CFX son de fibra de carbono, un material destacado por su peso ligero. Esto permite montar sistemas de palpadores más complejos, incluso en sondas con restricciones estrictas de peso, lo que reduce el número de cambios de los sistemas de palpadores.

Estable térmicamente

Gracias a su estabilidad térmica, las extensiones ZEISS REACH CFX mantienen una longitud constante cuando se producen cambios de temperatura. En el contexto de un laboratorio de medición o de un área de producción, ofrecen mayor estabilidad térmica que las extensiones de aluminio o titanio y, por lo tanto, se pueden utilizar en diferentes entornos.

Rigidez estática

Todas las extensiones de la gama son estáticamente rígidas y apenas se deforman en comparación con las extensiones de titanio o aluminio, incluso a una velocidad de exploración de hasta 12 mm/s. Esto le permite escanear la pieza más rápido y, con ello, aumentar su productividad.

Contenido de terceros bloqueado

El reproductor de vídeo se ha bloqueado de acuerdo con sus ajustes de cookies. Para cambiar los ajustes y reproducir el vídeo, haga clic en el botón de abajo y acepte el uso de tecnologías de rastreo «funcionales».

ZEISS REACH CFX 1
ZEISS REACH CFX 3
ZEISS REACH CFX 5

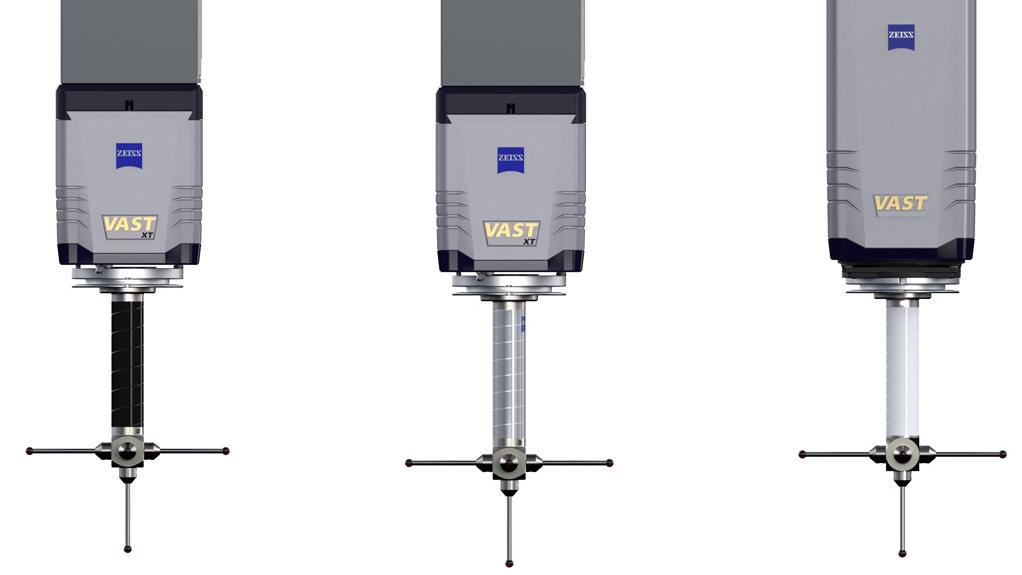

Tres niveles de rendimiento

Dentro del catálogo hay tres niveles diferentes de rigidez: CFX 1, CFX 3 y CFX 5. Los tres niveles son el resultado de diferentes calidades de fibra de carbono y bobinados. De esta forma podemos asegurar un rendimiento óptimo para los distintos requisitos de precisión de las diferentes CMM.

Comparación técnica


Material	Peso	Expansión	Desviación
ZEISS REACH CFX 5	●○○○○	○○○○○	●○○○○
ZEISS REACH CFX 3	●○○○○	○○○○○	●●○○○
ZEISS REACH CFX 1	●○○○○	○○○○○	●●●○○
Aluminio	●●●●●	●●●●●	●●●●○
Titanio	●●●●○	●●●○○	●●●●●

●○○○○ = bajo

●●●●● = alto
