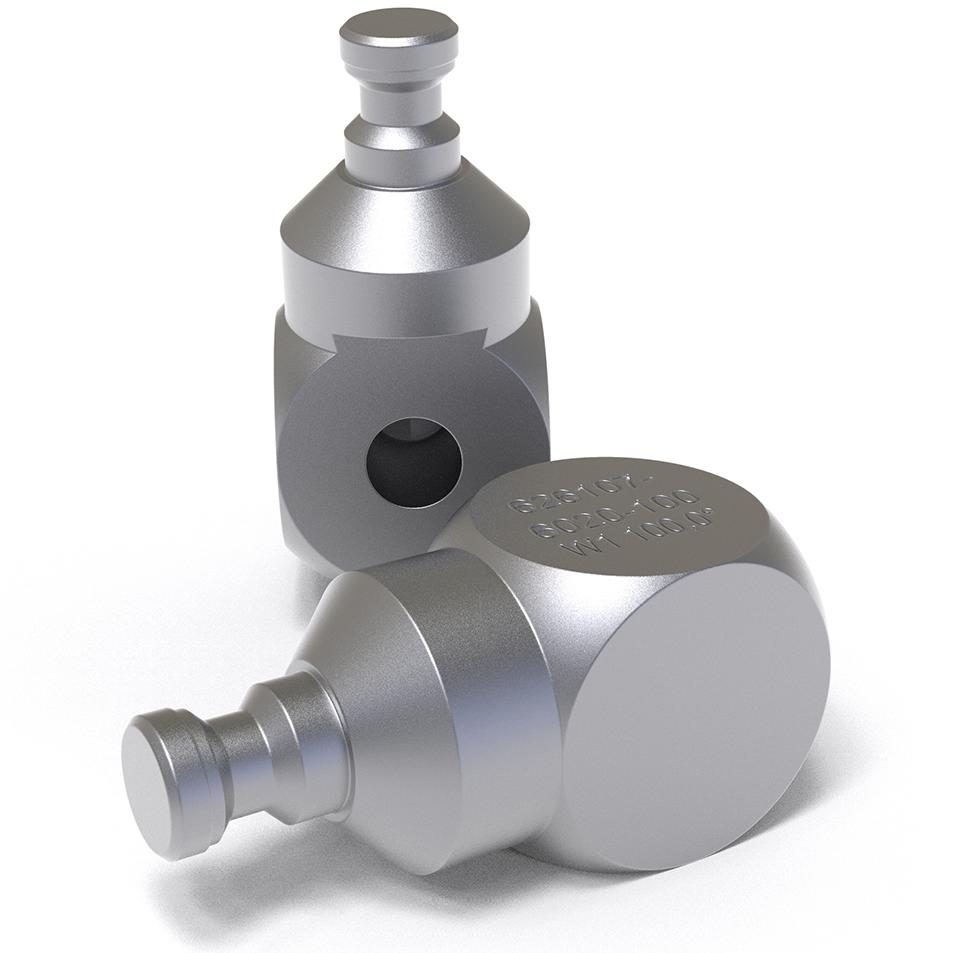

Elementos de conexión de ZEISS

Variedad para su sistema de palpadores

ZEISS ofrece una amplia gama de elementos de conexión para construir sistemas de palpadores complejos. Nuestro portafolio incluye cubos sólidos, piezas angulares y elementos ajustables giratorios y articulados.

Descargue información

Compre ahora

Simplifique su sistema con menos conexiones
Optimizar la rigidez para mediciones en serie
Aumente la flexibilidad con elementos móviles

Elementos de conexión

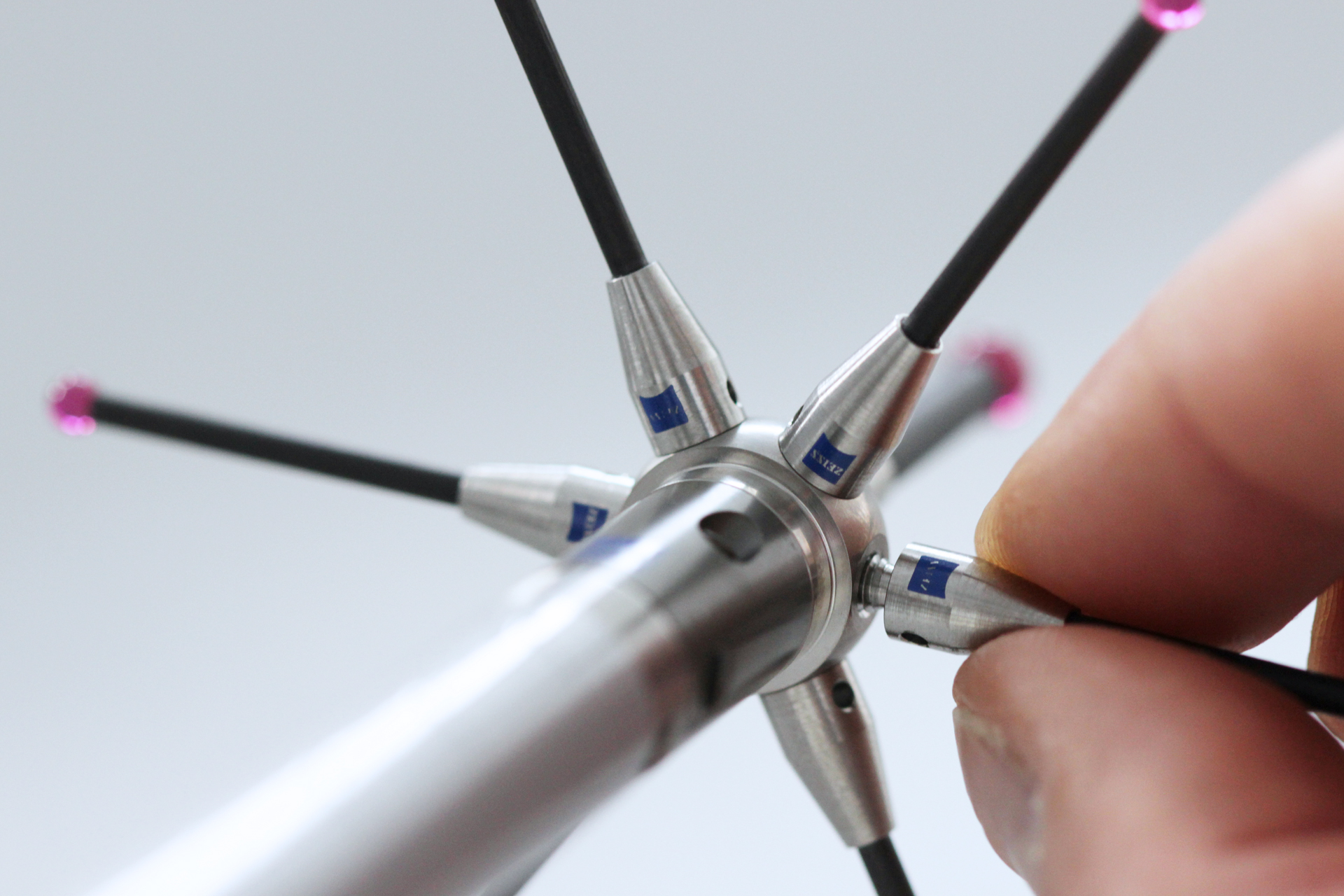

Construcción de sistemas de palpadores

Existen muchas maneras de combinar elementos. Tenga en cuenta lo siguiente:

Minimizar los puntos de conexión al máximo

Un sistema de palpadores debe constar del menor número posible de elementos de conexión, ya que cada interfaz puede soltarse. Esto puede provocar una pérdida de rigidez. Si puede combinar varios elementos en uno solo, por ejemplo una extensión y un cubo, siempre es preferible.

Combinaciones fijas para mediciones en serie

Para las mediciones en serie, son preferibles las conexiones fijas, como las piezas angulares fresadas, ya que los ángulos no cambian como resultado del funcionamiento continuo.

Elementos móviles para alcanzar la máxima flexibilidad

Los elementos móviles, como los elementos articulados, aumentan la flexibilidad de un sistema de palpadores. De este modo se puede configurar cualquier ángulo varias veces. Un soporte cónico también permite el ajuste rotacional de ángulos sólidos. Así se mantiene la flexibilidad del sistema de palpadores.

Características destacadas del producto

Ángulos brutos
A partir de nuestros ángulos en bruto, se puede fabricar una pieza angular o una pieza angular sólida mediante un simple mecanizado. Así es como puede fabricar usted mismo sus piezas angulares.

Elementos de conexión con adaptador cónico
Nuestros elementos de conexión M3 XXT se basan en un adaptador cónico. Tres pernos con rosca interior y conexión Torx aseguran una alta fuerza de sujeción. Incluso después de realizar numerosos ajustes, los elementos rotativos todavía se pueden ajustar fácilmente.

Conexiones REACH CFX 3⁺
Con los elementos de conexión REACH CFX 3⁺ conseguirá la máxima rigidez de su sistema de palpadores. Además, ofrecemos componentes totalmente ajustados compuestos a partir de extensiones intercambiables y piezas finales giratorias. Piezas en ángulo, juntas articuladas o palpadores en estrella se emplearán opcionalmente y ajustarán en el ángulo necesario. Realizaremos el ajuste del ángulo para usted mediante, por ejemplo, soldadura láser. Así contará con un sistema de palpadores con una elevada estabilidad.
