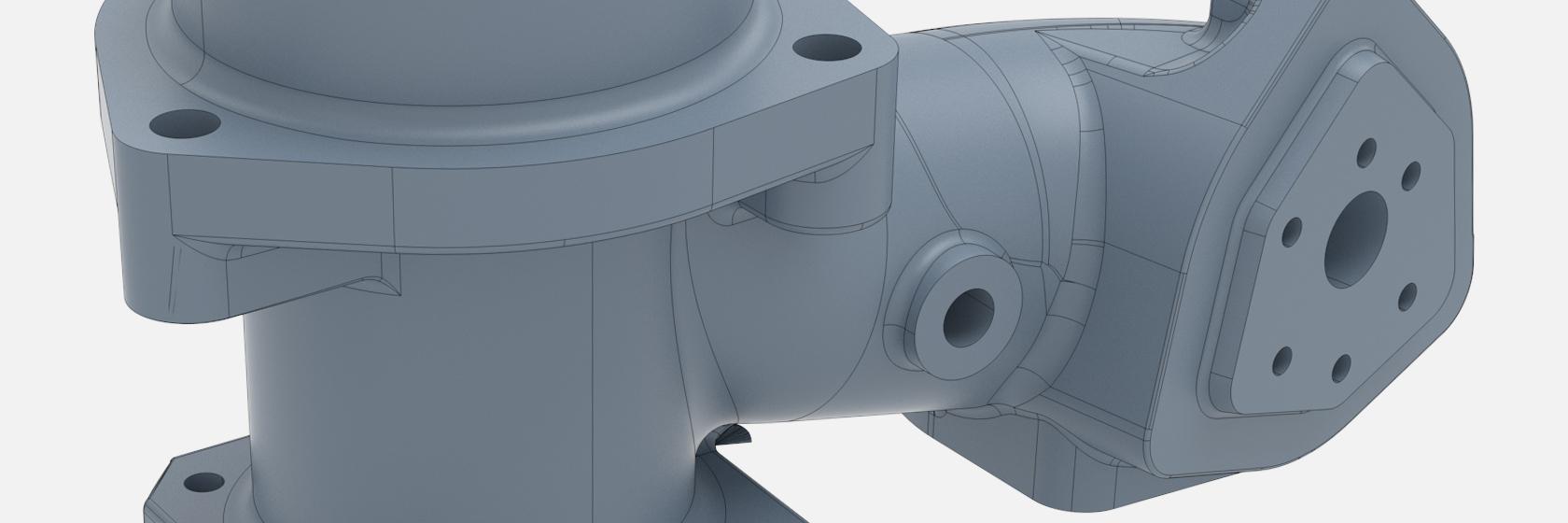

Diseño de piezas (CAD/PMI)

Si el modelo CAD de una pieza se ha dotado de características de inspección ya durante el diseño, la planificación de la medición 3D y la inspección pueden realizarse en un proceso sin dibujos directamente en el conjunto de datos PMI. Además, la geometría de campo completo adquirida por el sistema ATOS sin contacto permite realimentar y adaptar las geometrías de componentes y herramientas a los datos CAD existentes si es necesaria una corrección de la herramienta (modelado CAD avanzado). Los datos de medición 3D obtenidos también sirven para crear datos de diseño en el campo de la ingeniería inversa.

Aplicaciones

• Planificación de inspecciones en CAD (PLM) para la Industria 4.0
• Interfaces PMI (CATIA, Creo Parametric, NX)
• Tablas de tolerancia importables
• Compensación de contracción, deformación, mecanizado de existencias en CAD

La importación y evaluación directas de datos PMI, incluidas las especificaciones de tolerancia, a partir de modelos de diseño 3D acelera el desarrollo de nuevos productos y los procesos de producción mediante la planificación de mediciones 3D en el conjunto de datos CAD antes de la producción de componentes. Los datos digitales de inspección garantizan un control continuo a lo largo de toda la gestión del ciclo de vida del producto (Industria 4.0).
